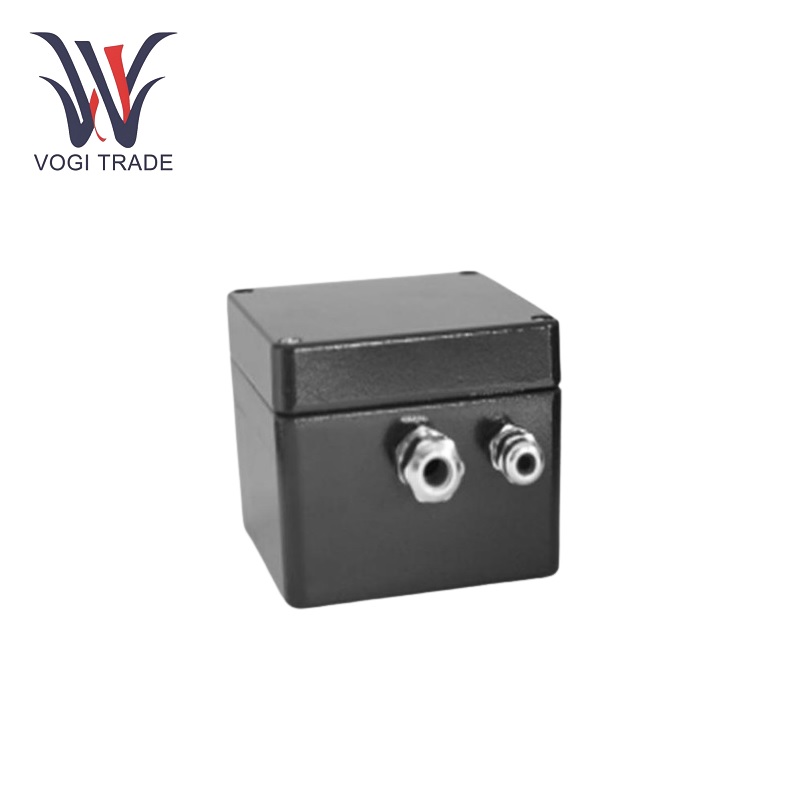

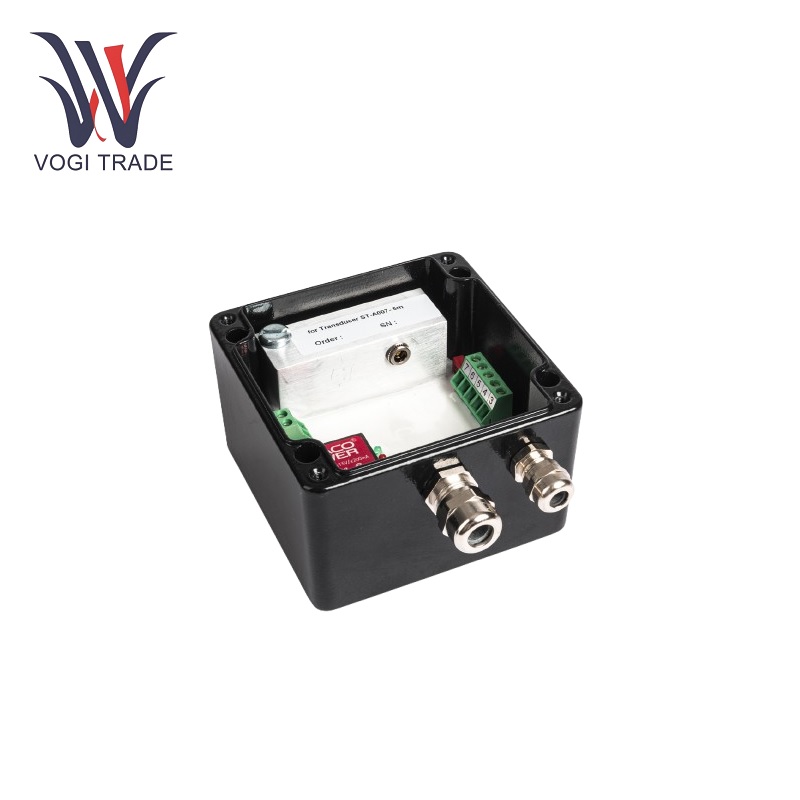

Вибрация TSW101M1

Диапазон измерений:Vibration TSW101M1 обеспечивает динамический диапазон измерений 125 мкМ PP, 250 мкм PP и 500 мкМ PP, который может быть выбран с помощью DIP -переключателя. Это позволяет измерять вибрацию на валу в соответствии с конкретными потребностями применения.

Частотный диапазон:Он имеет частотный диапазон 1-1000 Гц с полосовым фильтром 20 дБ/десятилетие. Вибрации ниже диапазона частот обнаружения находятся в экстремальных и высоких частотах. Это означает, что вибрации в этом частотном диапазоне могут быть легко измерены и проанализированы, что имеет решающее значение для обнаружения и диагностики нескольких механических задач, связанных с вращающимися валами.

OСигнал утптом:Он предоставляет два типа аналоговых выходов. Один работает в диапазоне от 4 до 20 мА с максимальной нагрузкой 500 Ом, где компаратор обычно используется для передачи измеренного сигнала вибрации на другие системы управления или мониторинга. Другой представляет собой выход напряжения сигнала статического расстояния с чувствительностью 4 мВ/мкм после наложения вибрации. Этот выход напряжения защищен и отделен в зависимости от помех, поэтому разрешено сопротивление нагрузки ≥ 20 кОм.

Коррекция ноль/4 мА:Нулевая коррекция вибрации TSW101M1 регулируется с помощью потенциометра для обеспечения точности. Когда машина выключена, небольшие сигнальные помехи могут привести к отклонениям 4MA. Затем регулятор может быть скорректирован так, чтобы выходной сигнал считывался в положение 4MA, а промежуточная компенсация составляет приблизительно ± 0,15 мА.

Диапазон рабочей температуры:Диапазон рабочих температур составляет от -25 до 85 ° C и может применяться во многих других промышленных средах с различными производственными процессами.

Особенности продукта

Неконтактное измерение:Vibration TSW101M1 предназначен для неконтактного измерения относительной вибрации вала. Установка датчика близости точно измеряет движение вала без прямого контакта с корпусом/компонентом. Это не только предотвращает повреждение вала, но также имеет преимущество в том, что он проведет более надежные и последовательные измерения с течением времени.

FАльт индикации:Внутренняя функция индикации неисправности управляет устройством. Индикация неисправности происходит, если объект измерения выходит из диапазона измерений, или если сам датчик близости открыт или сокращен, или если кабельное соединение прерывается. Это подтверждается сигналом 2MA из аналогового выхода и красным светодиодом, что позволяет быстро идентифицировать возможные разломы в системе измерения.

Гибкость конфигурации:Выбираемый динамический диапазон измерений и регулируемая нулевая точка обеспечивают гибкость конфигурации для Vibration TSW101M1. Настройки могут быть легко настроены в соответствии с характеристиками измеряемого объекта и требованиями применения, обеспечивающие измерение достигают наилучшей точности и производительности.

Приложение

Мониторинг промышленного механизма:Vibration TSW101M1 широко используется для мониторинга вибрации вращающегося механизма в производстве, производстве, нефтяной и газовой промышленности. Непрерывно измеряя и анализируя вибрацию вала, он может обнаруживать механические разломы (дисбаланс, смещение и износ подшипника) и обеспечивать профилактическое обслуживание, тем самым уменьшая незапланированное время простоя.

Автомобильное тестирование и исследования:Устройство может использоваться в тестовых стендах двигателя, передач и осей в автомобильной промышленности. Проводит точные измерения вибрации на этапах разработки и тестирования, это может гарантировать, что проектирование и производительность автомобильных компонентов оптимизированы в наибольшей степени, а также диагностируют и устраняют проблемы, связанные с вибрацией.

Аэрокосмическая и защита:В этом применении точное измерение вибрации вала необходимо для безопасной и надежной работы самолетных двигателей, роторов вертолетов и других критических компонентов. Vibration TSW101M1 может использоваться в наземных испытаниях, летных испытаниях и операциях без отрыва от работы, предоставляя ценную информацию, чтобы помочь с планированием технического обслуживания и диагностике неисправностей.
