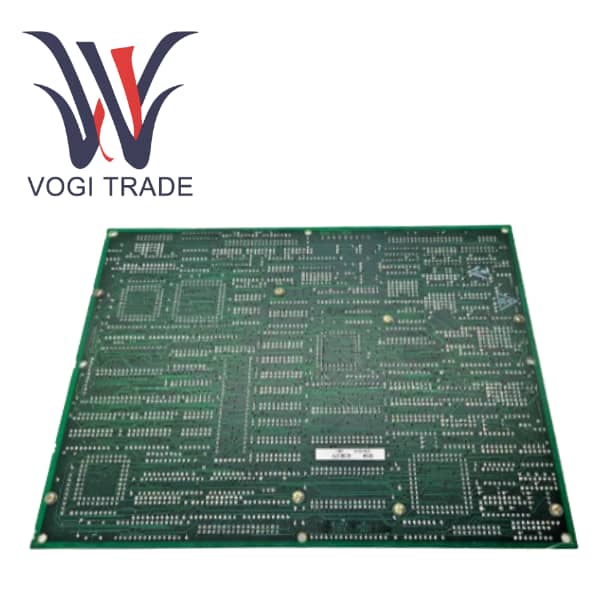

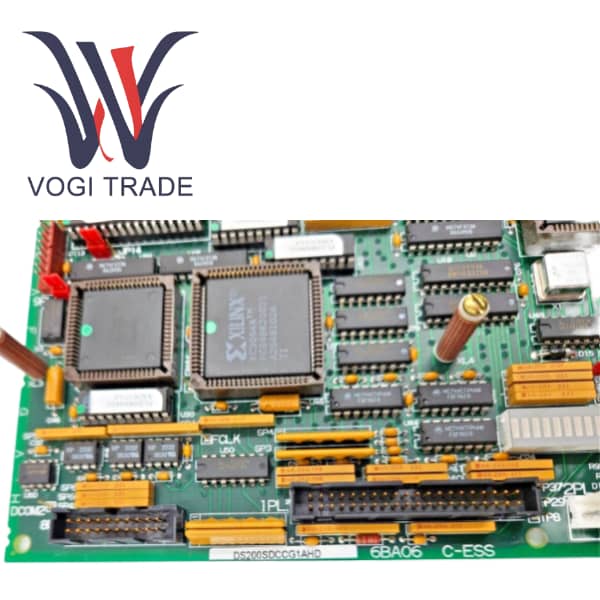

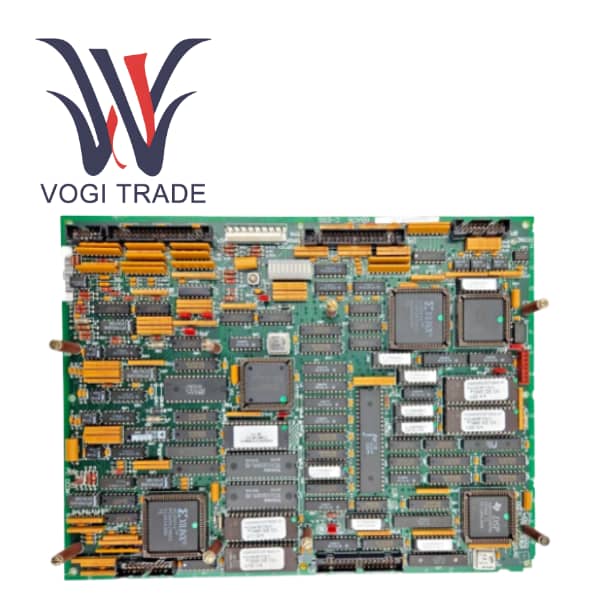

GE DS200SDCCG1AGD

Рабочие параметры

Серия продуктов: SDCC (карта управления приводом)

Для высокопроизводительного и комплексного управления приводом.

Встроенная память: DS200SDCCG1AGD Общая оперативная память, доступная нескольким процессорам для бесперебойной обработки данных.

Четыре EPROM (U11, U12, U22, U23): хранят данные конфигурации, запрограммированные на заводе.

Одна EEPROM (U9): хранит настраиваемые параметры.

Входное питание: DS200SDCCG1AGD. Получается через разъем 2PL от блока питания/интерфейсной платы: ±5 В, ±15 В, ±24 В постоянного тока.

Yeniden eşlenen 8 bit D/A dönüştürücüleri kullanır; daha düşük hassasiyet.

Восемь основных разъемов для системной связи:

1PL, 2PL Интерфейс с блоком питания/интерфейсной платой (IMCP и т. д.).

Интерфейс 3PL с коммуникационной картой локальной сети (SLCC).

Встроенная память: DS200SDCCG1AGD Общая оперативная память, доступная нескольким процессорам для бесперебойной обработки данных.

Интерфейс 7PL с платой сигнального процессора (SPC/SPCB) — отсутствует в моделях G3.

11PL  Выходы на счетчики — отсутствуют в моделях G3.

Диагностические индикаторы  Десять светодиодных индикаторов, которые отображают подробные коды неисправностей в двоично-десятичном (ошибки 1–399) или двоичном (ошибки 400–1023) формате. Также можно настроить грубое отображение переменных времени выполнения.

Продукт Oveобзор

GE DS200SDCCG1AGD является основным компонентом системы управления DIRECTO-MATIC® 2000 компании General Electric и служит высокопроизводительной платой управления приводом (SDCC). Карта управления приводом GE предназначена для работы в качестве «мозга» для приводов и возбудителей двигателей переменного/постоянного тока, объединяя основные схемы управления и системное программное обеспечение.

GE DS200SDCCG1AGD является основным компонентом системы управления DIRECTO-MATIC® 2000 компании General Electric и служит высокопроизводительной платой управления приводом (SDCC). Карта управления приводом GE предназначена для работы в качестве «мозга» для приводов и возбудителей двигателей переменного/постоянного тока, объединяя основные схемы управления и системное программное обеспечение.

Особенности продукта

Мощные возможности многоядерной обработки. В трехпроцессорной архитектуре каждый блок отвечает за определенную задачу, обеспечивая высокоскоростное и точное выполнение сложных программ управления, и подходит для высокопроизводительного векторного управления или сервоприводов.

Карта управления приводом GE используется в приводах постоянного тока DC2000 для управления двигателями постоянного тока и подходит для сценариев применения, требующих высокого пускового момента и точного регулирования скорости, таких как прокатные станы и намоточные машины.

Расширенные функции диагностики и обслуживания

Эта плата управления специально разработана для платформы промышленных приводов GE DIRECTO-MATIC серии 2000. Типичные области применения включают в себя:

Встроенная конструкция с несколькими контрольными точками обеспечивает удобное измерение сигнала и отладку цепей с помощью осциллографа или мультиметра.

Комбинированная конструкция аппаратных перемычек и параметров программного обеспечения (хранящихся в EEPROM) позволяет гибко адаптироваться к различным типам приводов, устройствам обратной связи и логике управления.

Модульность и масштабируемость. GE DS200SDCCG1A поддерживает установку вспомогательных плат (таких как плата связи локальной сети SLCC и плата обработки сигналов SPC), что облегчает расширение системы.

DS200SDCCG1A предлагает несколько методов сброса, включая встроенную кнопку сброса, вход дистанционного сброса и автоматический сброс сторожевого таймера оборудования, чтобы гарантировать безопасное восстановление системы из ненормального состояния.

Установка

Подготовительные работы

Перед установкой, пожалуйста, очистите печатную плату еще раз и убедитесь, что настройки перемычек на новой плате точно такие же, как на исходной, чтобы избежать ошибок при установке.

Внимание

Пожалуйста, поместите сменную печатную плату в защитный пакет, чтобы избежать повреждений. Во время работы держите плату за край и кладите ее на плоскую поверхность. Подозрительные кабели на неисправной плате можно напрямую вставить в новую плату, пометить, а затем снова подключить без пайки.

Область применения

Эта плата управления специально разработана для платформы промышленных приводов GE DIRECTO-MATIC серии 2000. Типичные области применения включают в себя:

GE DS200SDCCG1AGD используется в преобразователях частоты переменного тока AC2000 для управления трехфазными асинхронными или синхронными двигателями переменного тока и подходит для таких сценариев применения, как вентиляторы, насосы, компрессоры и конвейеры.

Карта управления приводом GE используется в приводах постоянного тока DC2000 для управления двигателями постоянного тока и подходит для сценариев применения, требующих высокого пускового момента и точного регулирования скорости, таких как прокатные станы и намоточные машины.

Эта карта используется для управления током возбуждения генератора в системе возбуждения EX2000.

В автоматизированном оборудовании он подходит для сценариев, требующих высоких динамических характеристик и сложных алгоритмов управления, среди которых особенно важна функция сопроцессора DSP.

Сравнение с серией SDCC
