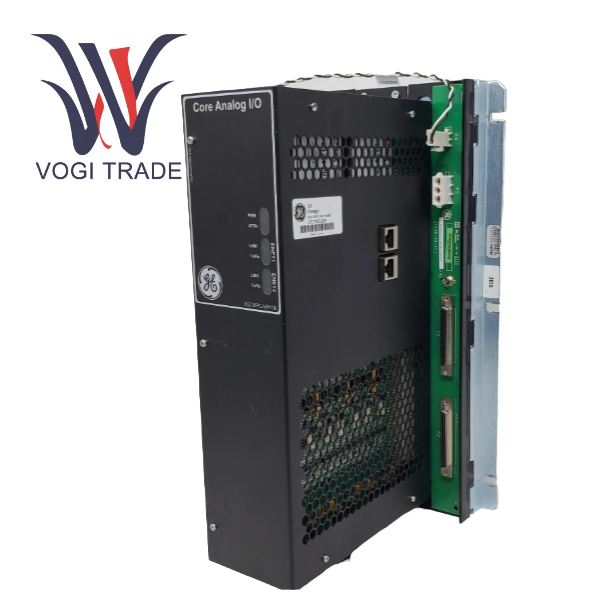

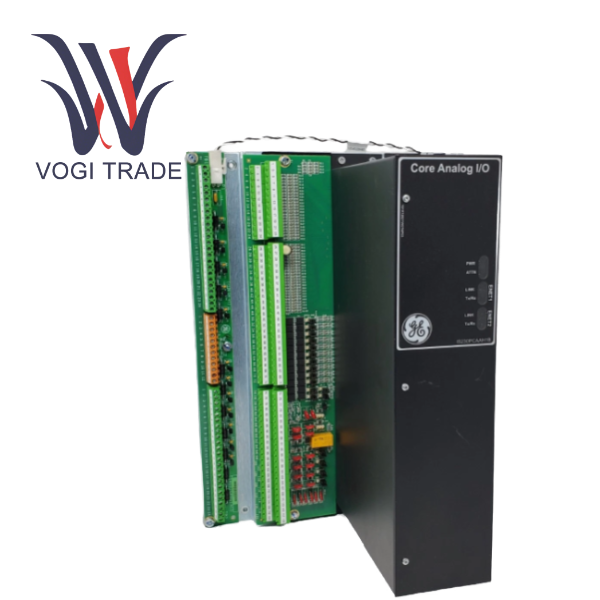

GE IS400TCASH1AFD

Обзор продукта

IS400TCASH1AFD является частью основного аналогового модуля PCAA в системе управления General Electric (GE) Mark VIe. Это высокопроизводительный, высоконадежный модуль ввода/вывода аналоговых сигналов промышленного класса. Разработанный для систем управления газовыми турбинами, он обеспечивает широкие возможности обработки аналоговых сигналов и поддерживает взаимодействие с различными промышленными датчиками и исполнительными механизмами, включая термопары, токовые петли 4–20 мА, LVDT (линейные регулируемые дифференциальные трансформаторы), сервоприводы и вибрационные (сейсмические) сигналы.

Ключевые особенности

Несколько сигнальных интерфейсов

GE IS400TCASH1AFD поддерживает до 25 сигналов термопар (типы E, J, K, T и S).

10 каналов токового входа 4–20 мА, два из которых можно настроить как вход напряжения 4–20 мА или ±10 В.

Два выхода 4–20 мА и три резервных (TMR) выхода 4–20 мА (реализованы через TCAT).

6-канальный выход возбуждения LVDT и 12-канальный вход обратной связи LVDT.

6-канальный драйвер сервокатушки, каждый из которых поддерживает выходной ток 10 мА.

12-канальный вход датчика вибрации.

2 импульсных входа TTL и 2 магнитных пуlse потоковые входы.

Высоконадежная конструкция

Поддерживает одномодовые, двухрежимные и тройные конфигурации резервирования (TMR).

Встроенный электронный идентификатор обеспечивает правильное соответствие модулей, клеммных колодок и кабелей.

Функции защиты включают плавный пуск, ограничение тока и управление питанием.

Гибкие возможности конфигурации

Конфигурация, калибровка и диагностика модуля выполняются с помощью ToolboxST.

Поддерживает частоту кадров 40 мс и 10 мс.

Дополнительная клеммная колодка TCAT обеспечивает разветвление сигнала на несколько модулей PCAA.

Технические характеристики

Входное напряжение 28 В постоянного тока ±5% подается через интерфейс P5.

Диапазон рабочих температур от -30°С до +65°С.

Интерфейс связи GE IS400TCASH1AFD представляет собой два порта Ethernet RJ45 (ENET1/ENET2), поддерживающие скорость 10/100 Мбит/с.

Клеммная колодка аналогового модуля Core

Имеется три индикатора состояния: PWR (питание), ATTN (состояние) и LINK/TxRx (сеть).

Тип терминала: 120 вставных терминалов европейского типа.

Размеры: 33,02 см × 17,8 см (13 × 7 дюймов).

Приложения

Управление газовой турбиной (GCV, IGV, SRV и т. д.)

Система управления производственными процессами

Электростанции, нефтегазовая промышленность, судовые двигательные установки

Требуется высоконадежная система сбора и обработки аналогового сигнала.

Диагностика и обслуживание

Модуль Core Analog оснащен встроенными функциями самодиагностики, включая: мониторинг источника питания, обнаружение обрыва цепи/короткого замыкания сигнала, проверку опорного напряжения и работоспособности АЦП/ЦАП, а также защиту от «самоуничтожения» сервовыхода.

Пользователи могут просматривать подробные коды сигналов тревоги и рекомендации по эксплуатации через ToolboxST.

Совместимость

GE IS400TCASH1AFD полностью совместим со всеми модулями ввода-вывода и контроллерами Mark VIe.

Клеммную плату аналогового модуля Core можно использовать вместе с экранированной заземляющей платой JGPA и клеммной колодкой TCAT.
