GE DS200RTBAG2AHC

Технические параметры

Количество реле: 10 (К20–К29)

Типы реле: K20–K26: DPDT (двухполюсное, двухпозиционное)    K27–K29: 4PDT (четырехполюсное, двухпозиционное)

Напряжение катушки: 24 В постоянного тока (группа G2)

Рейтинг контактов: Реле DPDT: 10 А      Реле 4PDT: 1 А

Защита ввода-вывода: металлооксидные варисторы (MOV) 130 В переменного тока.

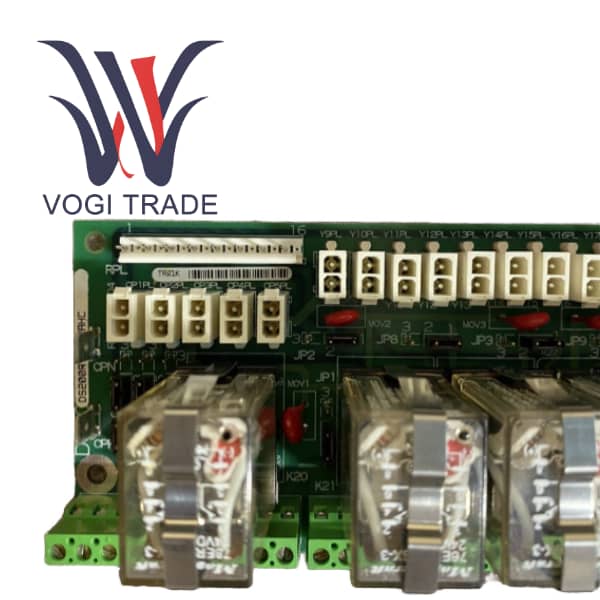

Ключевые разъемы: RPL (16-контактный), OPTPL (2-контактный), C1PL–C5PL, Y9PL–Y37PL и т. д.

Точки подключения: 52 клеммы для релейного ввода-вывода (K20–K26).

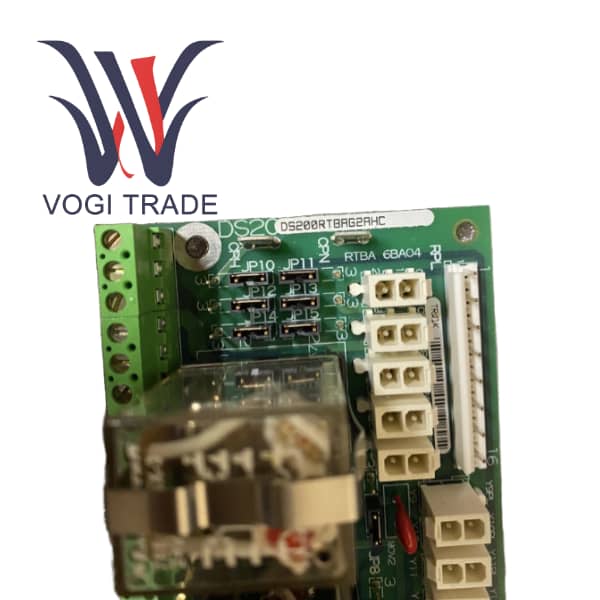

Конфигурация: настраивается с помощью перемычек (JP1–JP15) для источника питания и маршрутизации сигналов.

Монтаж: На плате, крепится винтами к стойкам.

Обзор продукта

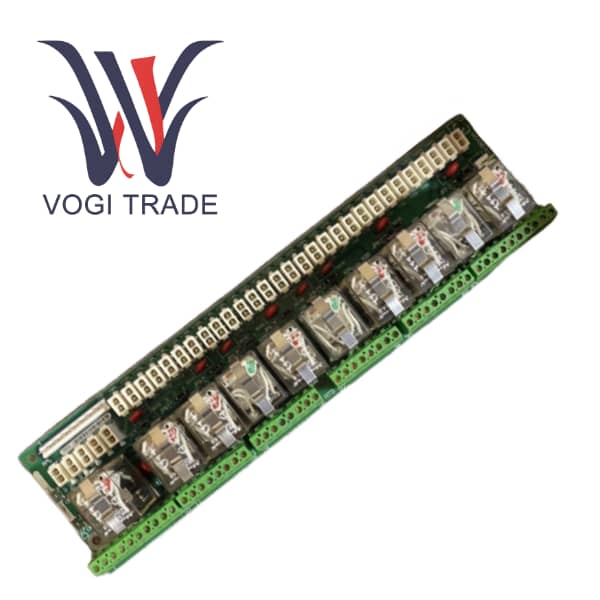

GE DS200RTBAG2AHC — это ключевой компонент релейной клеммной колодки серии General Electric RTBA. В качестве дополнительной платы расширения для промышленных приводов и шкафов возбуждения DS200RTBAG2AHC предлагает десять настраиваемых реле для улучшения логики управления, управления интерфейсами и выходных возможностей в сложных системах автоматизации.

Эта плата относится к группе G2 и рассчитана на напряжение катушки 24 В постоянного тока. Эта особенность делает его идеально подходящим для сценариев в современных промышленных средах, где преобладают низковольтные системы управления постоянным током, например, системы, использующие PLCS и DCS, что обеспечивает прямую интеграцию и упрощает общую архитектуру системы.

Функции

Катушка постоянного тока 24 В работает при низком напряжении, что обеспечивает совместимость с современными системами управления, повышает безопасность операторов и может быть напрямую подключена к ПЛК, датчикам и другому низковольтному оборудованию.

Высокая гибкость конфигурации отражается в том, что перемычки (JP1-JP15) поддерживают выбор внутреннего (от LTB) или внешнего источника питания для каждой катушки реле, что позволяет настраивать стратегии управления.

Релейная клеммная колодка имеет прочную и надежную конструкцию. Все релейные входы/операционные системы оснащены устройствами защиты от перенапряжения MOV, эффективно противостоящими скачкам напряжения и переходным помехам, обеспечивая долгосрочную стабильную работу в суровых промышленных условиях.

DS200RTBAG2AHC имеет конструкцию сменного реле и оснащен независимым светодиодным индикатором состояния, позволяющим быстро обнаруживать неисправности. Реле можно заменить отдельно, не разбирая всю печатную плату, что максимально сводит к минимуму время простоя.

Совместимость зрелых систем специально разработана для бесшовной интеграции различных промышленных приводов и систем управления GE, обеспечивая производительность и надежность.

Область применения

Рабочее напряжение 24 В постоянного тока DS200RTBAG2AHC делает его идеально подходящим для различных сценариев современного промышленного применения.

В качестве модуля расширения выходов для программируемых логических контроллеров (PLCS) и распределенных систем управления (DCS) расширение интерфейса ПЛК и РСУ может преобразовывать один сигнал управления в несколько изолированных выходных инструкций для управления различными полевыми устройствами.

Интегрированный в современные системы электропривода, такие как GE Mark V и Mark VI, он обеспечивает вспомогательные сигналы управления для охлаждающих вентиляторов и насосов, а также передает рабочее состояние (работа/готовность/неисправность) в человеко-машинный интерфейс и систему мониторинга.

Схема защитной блокировки реализует управление блокировкой между несколькими конвейерами, при этом состояние запуска и остановки одного конвейера зависит от рабочего состояния другого. Реализуйте ключевые функции безопасности в автоматизированном оборудовании и конвейерных системах, такие как блокировки контроля доступа, мониторинг давления/температуры и схемы аварийной остановки.

DS200RTBAG2AHC можно напрямую интегрировать в современные стандартные системы управления 24 В постоянного тока без необходимости использования дополнительных модулей преобразования напряжения.

Обеспечьте электрическую изоляцию между чувствительными электронными устройствами управления (такими как выходные клеммы ПЛК) и полевым оборудованием для защиты контроллера от электрических помех и переходных напряжений.
