Бентли Невада 133388-02

Обзор продукта

133388-02 — это модуль тахометра 3500/50, выпущенный компанией Bally Nevada, дочерней компанией Baker Hughes. 133388-02 является ключевым компонентом системы мониторинга состояния и механической защиты 3500, специально разработанной для высокоточного измерения скорости, защиты от превышения скорости, обнаружения нулевой скорости, сигнализации обратного хода и мониторинга ускорения ротора вращающегося оборудования.

Этот модуль имеет одинарную ширину и может быть вставлен непосредственно в стандартную стойку 3500. Модуль тахометра может принимать сигналы от двух независимых каналов датчиков тахометра. Благодаря передовой технологии цифровой обработки сигналов он рассчитывает точное значение скорости и на основе логики сигнализации, установленной пользователем, управляет выходом реле для срабатывания защитной блокировки. Между тем, модуль тахометра также обеспечивает аналоговый выходной сигнал 4–20 мА, плавно интегрируя данные о скорости вращения в реальном времени в заводскую систему DCS или SCADA для обеспечения централизованного мониторинга. 133388-02 является краеугольным камнем обеспечения безопасной, надежной и эффективной эксплуатации критически важных вращающихся активов.

Функциональные особенности продукта

Многомерное восприятие состояния машины

Базовый мониторинг скорости обеспечивает высокоточные показания скорости в широком диапазоне в реальном времени.

Защита от превышения скорости может быть настроена с двумя независимыми уровнями сигнализации для раннего предупреждения и опасного отключения. Задержка времени программируется для предотвращения случайного отключения.

Обнаружение нулевой скорости позволяет точно определить, полностью ли остановилась машина, что имеет решающее значение для поворота колеса и логики старт-стоп.

Обнаружение обратного хода может идентифицировать и сигнализировать об обратном вращении вала, защищая оборудование от повреждений, вызванных ненормальными условиями работы.

Сигнализация ускорения ротора отслеживает скорость изменения скорости вращения и может использоваться для обнаружения переходных неисправностей, таких как помпажи и остановы.

Гибкая обработка сигналов и адаптируемость

Режим двухпорогового триггера

При достижении автоматического порога модуль 133388-02 автоматически регулирует уровень запуска, что делает его пригодным для приложений, в которых амплитуда сигнала стабильна.

Используя пороговое значение вручную, пользователи могут точно установить уровень запуска в диапазоне от +9,5 В до -23,5 В постоянного тока, а также установить гистерезис от 0,2 до 2,5 В, эффективно подавляя ложное срабатывание, вызванное джиттером сигнала. Он особенно подходит для старых устройств с плохим качеством сигнала.

Широкая совместимость датчиков одновременно поддерживает вихретоковые датчики, которым требуется внешний источник питания, и магнитоэлектрические датчики с автономным питанием, адаптируясь к различным сценариям применения.

Широкие возможности системной интеграции и диагностики.

Стандартный выход 4–20 мА выводит ключевые параметры, такие как скорость вращения и ускорение, в виде сигналов промышленного стандарта, что облегчает интеграцию с системами верхнего уровня.

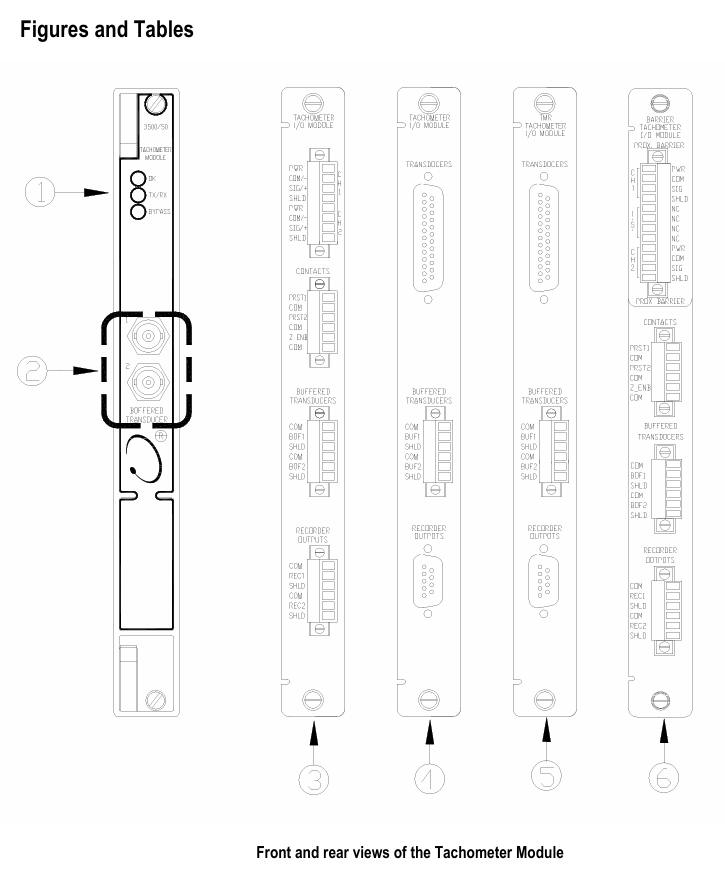

Буферный выход на передней панели обеспечивает высококачественные необработанные сигналы датчиков, что позволяет инженерам на месте использовать портативные устройства сбора данных для диагностики неисправностей и анализа спектра.

Три светодиода на передней панели 133388-02 предоставляют обслуживающему персоналу интуитивно понятную информацию о состоянии работоспособности, состоянии связи и режиме работы модулей, что значительно упрощает ежедневные проверки и устранение неисправностей.
