Система VM600

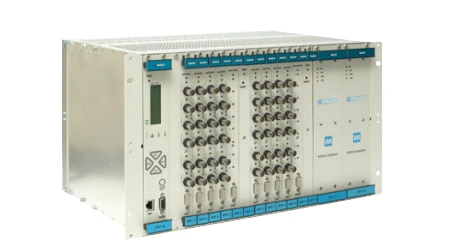

1. VM600 Системная рама
Если вы хотите узнать больше, пожалуйста, нажмите на страницу сведений о продукте
https://www.vogi-interl.com/abe040-204-040-100-015.html
1. Выполнения
»Продукты Vibro-Meter®
»19 ″ стандартная рама, 6U High
»Алюминиевая структура
»Модульные дизайны, карты TSI и TDM могут делиться той же кадром
»Установка шкафа или панели
»Backplane VME Bus, поддержка/Raw/OC/Tacho Transmission шины
»Избыточный источник питания, с аварийной сигнализацией отказа
2.d.пишет

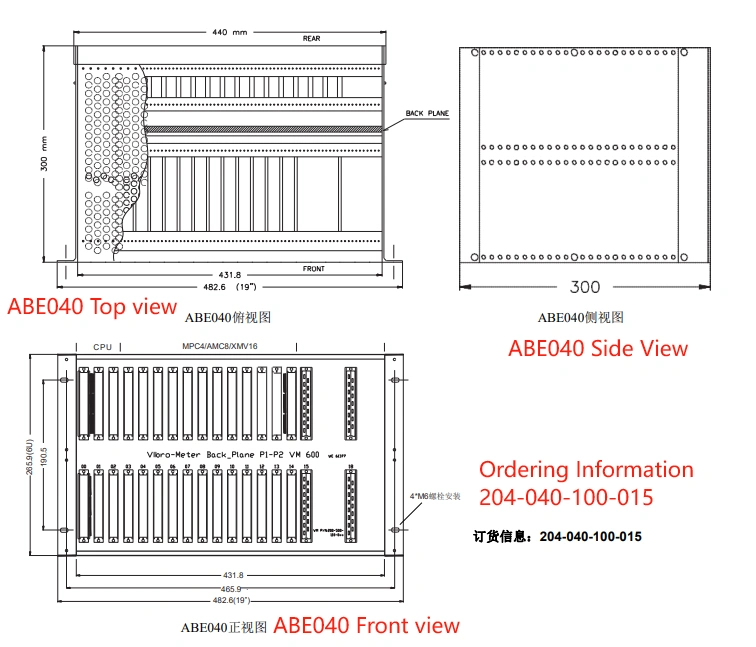

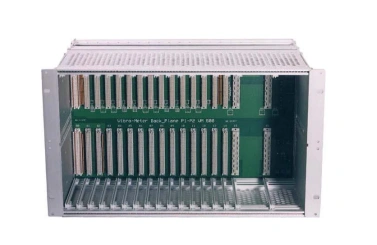

ABE040-это системная рама VM600, максимум 19 ”6U, 15 слотов для фиксации карт с одним слотом или двойным слотом, вмещая до 12 функциональных карт (
MPC4/AMC8/XMV16), подходит для установки шкафа или панели в промышленных средах. CPUM/MPC4/AMC8/XMC16 и другие карты обработки и питания RPS6U устанавливаются в передней части кадра, а IOCN/IOC4T/IOC8T/xio16T/RLC16/IRC4 и другие IO и реле, а также входные платы питания установлены в задней части. Слоты без карт покрыты слепыми тарелками.
ABE040 имеет интегрированную автобус VME Backplane внутри, и все карты, включая источник питания, обработку сигналов, сборы данных, вход и выход, электрически изолированы. Рамка требует одного или двух модулей питания RPS6U для единого или избыточного источника питания. Когда используется избыточный источник питания, каждый источник питания загружен 50%. Если кто -то терпит неудачу, другой переходит на 100%. В задней части рамы есть выходной выход мощности, который может быть установлен для работы, когда кто -либо или все теряет мощность.
