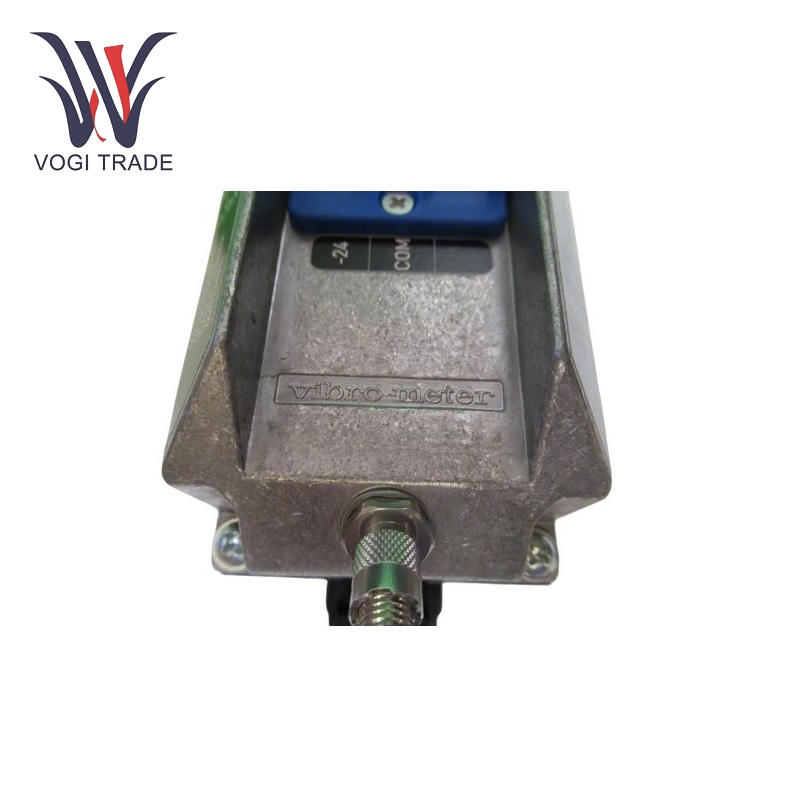

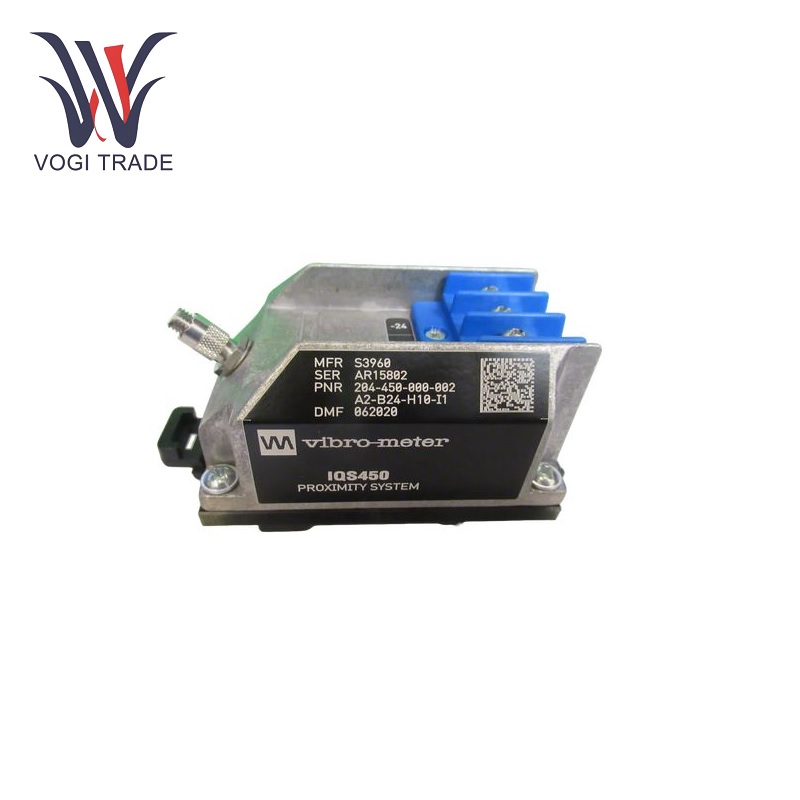

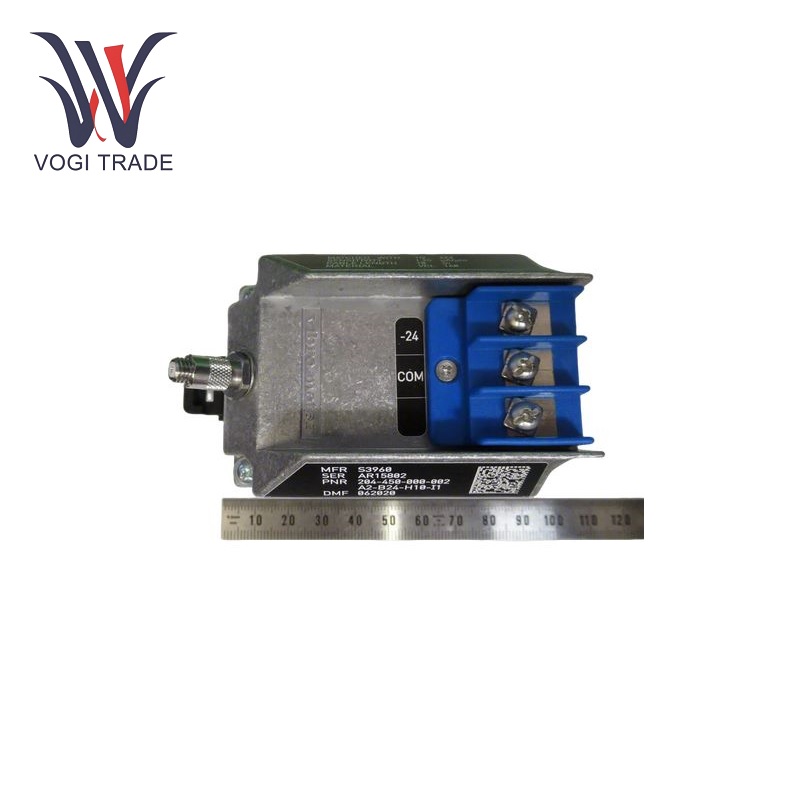

Вибрация IQS450

Параметры использования

Тип выхода: Вибрация IQS450-2-проводной токовый выход, выход напряжения-3-проводной. При токовом выходе диапазон тока составляет от -15,5 до -20,5, а динамический диапазон составляет 5 мА (выходной конденсатор 1 нФ; выходная катушка индуктивности 100 мкГн). Когда выходное напряжение составляет от -1,6 до -17,6 В, динамический диапазон составляет 16 В, а выходное сопротивление составляет 500 Ом.

Требования к источнику питания: Диапазон напряжения питания для обеих выходных конфигураций составляет от -20 до -32 В. Для 2-проводного токового выхода требуется ток в диапазоне от -15,5 до -20,5 мА, а для 3-проводного выхода напряжения требуется -13 мА±1 мА с максимальным значением -25 мА.

Система измерения: разработанная специально для датчиков приближения TQ, она представляет собой легко настраиваемую систему измерения для точного измерения расстояния.

Частота: широко используется в диапазоне частот от постоянного тока до 20 000 Гц, может измерять и обрабатывать широкий спектр сигналов, а также эффективно обнаруживать различные явления, вызванные вибрацией и близостью.

Диапазон рабочих температур: Диапазон рабочих температур составляет от -30°C до 85°C, температура хранения от -40°C до 85°C, максимальная влажность составляет 95 % без конденсации и 100 % с конденсацией (но без погружения), подходит для использование в различных условиях окружающей среды.

Уровень защиты: Устройство имеет уровень защиты IP40, что позволяет противостоять твердым предметам размером более 1 мм и брызгам воды, обеспечивая нормальную работу в обычных промышленных условиях.

Сертификация опасной зоны: Устройство Vibration IQS450 сертифицировано ex ia и ex na, а его конструкция и конструкция позволяют ему работать в потенциально взрывоопасных средах, тем самым повышая безопасность и надежность при работе в опасных зонах.

Особенности продукта

Формирование сигнала: Может использоваться в качестве высококачественного преобразователя сигнала для датчиков приближения TQ. Он преобразует сигнал от датчика в форму, более удобную для дальнейшей обработки и передачи, тем самым улучшая качество и стабильность сигнала.

Настраиваемая передаточная функция: передаточная функция Vibration IQS450 имеет широкие возможности настройки, что позволяет пользователю настраивать диапазон измерения, чувствительность и общую длину измерительной системы в соответствии с конкретными критериями применения. Это повышает универсальность устройства, позволяя ему адаптироваться к различным режимам измерения и конфигурациям датчиков для достижения точных и надежных результатов измерений.

Варианты вывода для сигнализации на большие/средние расстояния: Vibration IQS450 предлагает широкий спектр вариантов сигнализации, включая токовый выход для передачи сигналов на большие расстояния или варианты выходного напряжения для среднего расстояния. Токовый выход идеально подходит для ситуаций, когда на передачу сигнала больше влияют сопротивление и помехи на больших расстояниях, тогда как выходное напряжение обеспечивает эффективную целостность для передачи на более короткие расстояния.

Совместимость с системами VM600: Vibration IQS450 напрямую подключается к системе VM600, комплексной системе защиты и мониторинга оборудования. Эта совместимость обеспечивает плавную и надежную интеграцию в существующие системы мониторинга, облегчая операционную функциональность и улучшая обработку и управление данными.

Встроенная диагностика: Устройство может иметь встроенную систему диагностики, которая постоянно контролирует исправность измерительной системы, включая датчик, кабель и сам формирователь сигнала. Это помогает выявить преждевременные сбои или аномалии системы, обеспечивая раннее реагирование на техническое обслуживание и сводя к минимуму время простоя.

Приложения

Аэрокосмическое использование: Vibration IQS450 широко используется в аэрокосмической отрасли для контроля вибрации лопастей и зазора между наконечниками на уровне двигателя самолета. Эти настройки обеспечивают раннее предупреждение о возможных сбоях и стимулируют профилактическое обслуживание путем постоянного мониторинга таких параметров, как зазор между кончиками лопастей и уровни вибрации, обеспечивая безопасную и плавную работу авиационных двигателей.

Производство электроэнергии: Vibration IQS450 можно использовать на тепловых, гидроэлектростанциях и атомных электростанциях для контроля вибрации лопаток турбин и близости оборудования. Это позволяет энергетическому оборудованию достигать оптимальной производительности и надежности, предотвращать сбои и экономить затраты на техническое обслуживание.

Промышленное производство: В различных промышленных производственных процессах, таких как автомобилестроение, датчик вибрации IQS450 используется для контроля вибрации и близости производственного оборудования, включая двигатели, насосы и конвейерные ленты. Этот мониторинг позволяет производителям обнаруживать и устранять механические проблемы на ранней стадии, тем самым повышая эффективность производства, сокращая время простоев и улучшая качество продукции.

Нефтяная и газовая промышленность: Vibration IQS450 используется при разведке и добыче нефти и газа в условиях чрезвычайной конкуренции и взрывоопасных условий.
