TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05

Спецификация продукта

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 на основе цепочек измерения близости позволяет бесконтактное измерение относительного смещения элементов движущегося машины и обеспечивать пропорциональный выходной сигнал до расстояния между наконечником датчика и целью.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 Цепочка измерения близости состоит из датчика близости TQ9XX, дополнительного удлинительного кабеля EA90X и кондиционера сигнала IQS900, настроенного для конкретного промышленного приложения.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 Датчик близости имеет активную часть, которая представляет собой катушку провода, которая отличается внутри кончика устройства, изготовленной из PPS (полифениленсульфид), высокопроизводительной инженерной инженерии. Корпус датчика изготовлен из нержавеющей стали. Во всех случаях целевой материал должен быть металлическим.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 предназначен для применений в обратном направлении. Датчики доступны с метрическими или имперскими резьбами и оснащены интегральным коаксиальным кабелем, завершенным с помощью миниатюрного коаксиального разъема самозащитного.

Параметры продукта

Система (цепь) калибровка:

Температура калибровки: +23 ° C ± 5 ° C

Целевой материал: VCL 140 сталь (1,7225)

Система (цепочка) Длина:

1 м:

1,0 м интегральный кабель без удлинительного кабеля

5 м:

Встроенный кабель 0,5 м + 4,5 м удлинителя

1,0 м интегральный кабель + 4,0 м удлинителя

1,5 м интегрального кабеля + 3,5 м удлиняющего кабеля

2,0 м интегральный кабель + 3,0 м удлинителя

5,0 м интегральный кабель без удлинительного кабеля

10 м:

0,5 м интегральный кабель + 9,5 м удлинителя

1,0 м интегральный кабель + 9,0 м удлинителя

1,5 м интегральный кабель + 8,5 м удлинителя

2,0 м интегральный кабель + 8,0 м удлинителя

5,0 м интегральный кабель + 5,0 м удлинителя

10,0 м интегральный кабель без удлинителя

Системная (цепочка) обрезка длины

TSL для цепи измерения 1 м: 0,9 м мин.

TSL для 5 -метровой цепи измерения: 4,4 м мин.

TSL для цепи измерения 10 м: 8,8 м мин.

Относящийся к окружающей среде

Датчик диапазона температуры:

Работая от -40 до 180 ° C (от -40 до 356 ° F)

От 180 до 220 ° C (от 356 до 428 ° F) краткосрочная выживаемость в течение 2 часов максимум

Датчик и кабель: температура для использования в бывшей зоне

Кабели, разъем и необязательная защита: от -40 до 200 ° C (от -40 до 392 ° F)

Приложения продукта

Мониторинг состояния промышленного оборудования:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 применяется для относительной вибрации вала, динамических зазоров и положения на вращающейся машине, например, пара, газовые и водяные турбины, генератор, турбо компрессор и насос и т. Д. Имеется интегрируется в стандартные приложения API 670, а также приложения, связанные с безопасностью. В нефтехимической, электроэнергетике, металлургии и других отраслях, устройство может контролировать состояние рабочего вала, так что разломы оборудования и скрытые опасности можно найти во времени для поддержания безопасного и стабильного производства.

Медицинская робототехника:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 используется поставщиками роботизированных систем в хирургических и реабилитационных роботах, таких как хирургический робот-робот-хирургический гюго-хирургический центр (DLR). Основываясь на высоком крутящем моменте, высокой точности контроля, небольшого размера и легкого веса, он может выполнять мелкое лечение в узком пространстве и точных личных медицинских услуг.

Аварийное спасение:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 используется в сочетании с Tourniquet для приложения Gen 7 Combat (C-A-T), что позволяет первым ответчикам было легко выполнять его на дежурстве и обеспечить быстрое и легкое спасение при необходимости. Его компактный дизайн надежно владеет турникетом на месте и подходит для широкого спектра сотрудников правоохранительных органов, таких как Plainclothes и патрульные офицеры.

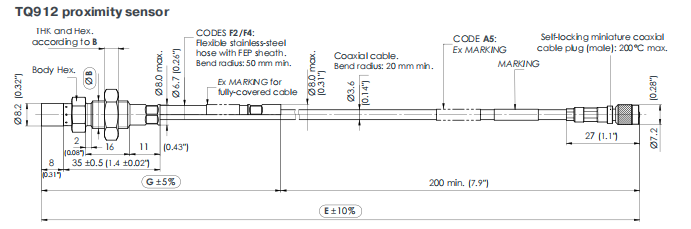

Механические рисунки

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 Датчик близости

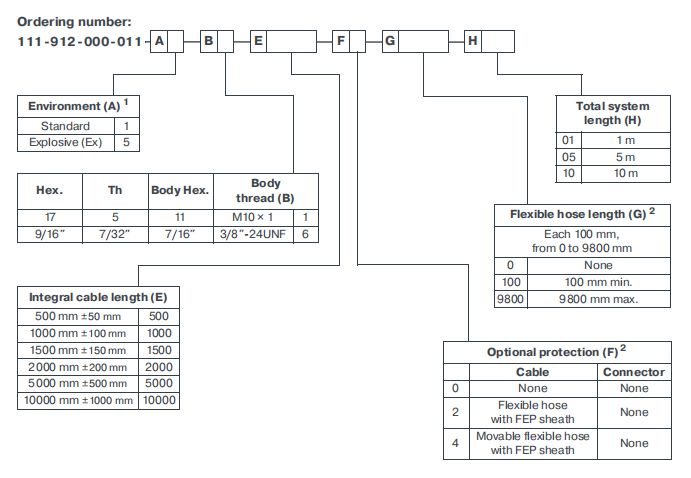

Заказ номер
