TQ912 111-912-000-011 A1-B6-E5000-F2-G4800-H05

Обзор продукта

TQ912 — это высокопроизводительный бесконтактный датчик приближения из линейки продуктов Vibra-Meter® компании Parker Meggitt, специально разработанный для приложений с обратной установкой. Он работает по принципу вихревых токов и используется для точного измерения относительного смещения между зондом датчика и металлической мишенью. Этот датчик обычно используется в сочетании с удлинительным кабелем EA902 и формирователем сигнала IQS900 для формирования полной, калиброванной цепи измерения приближения.

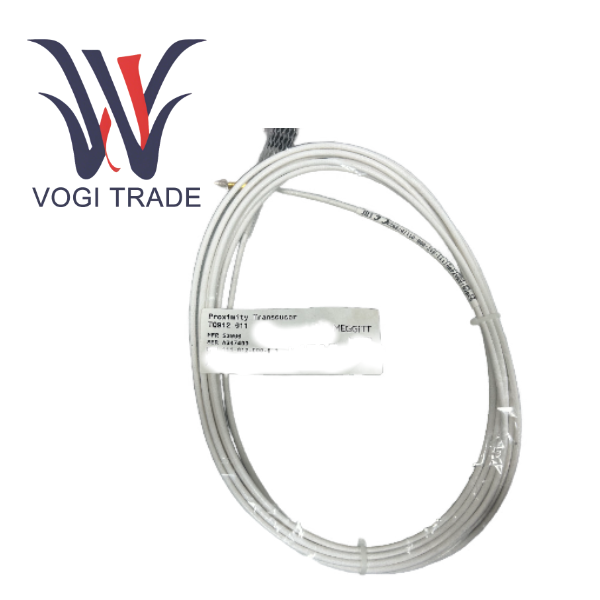

Конкретная модель 111-912-000-011-A1-B6-E5000-F2-G4800-H05, представленная на этот раз, включает в себя корпусной кабель длиной 5 метров и оснащена гибкой оболочкой из нержавеющей стали для защиты. Он подходит для стандартных (невзрывобезопасных) промышленных сред и является идеальным выбором для защиты и контроля состояния вращающихся машин.

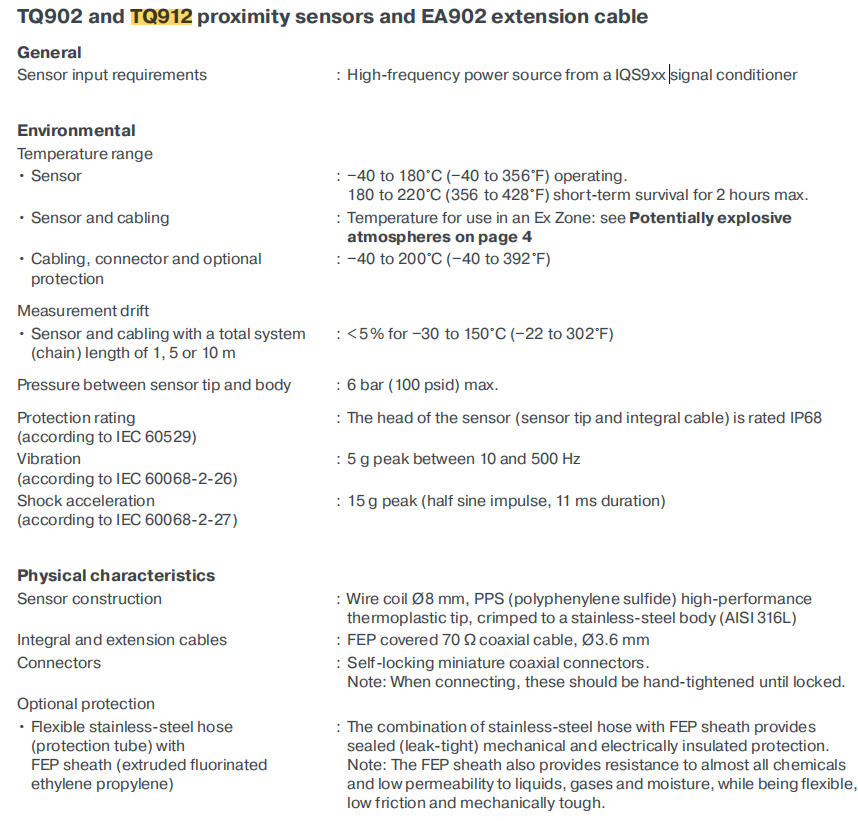

Характеристики и параметры продукта

Принцип работы                                  Эффект вихревых токов

Диапазон линейного измерения                   2 мм или 4 мм (в зависимости от конфигурации формирователя сигнала IQS900, который поставляется с ним)

Частотная характеристика                             от постоянного тока до 20 кГц (~3 дБ)

Диапазон температур

Общая длина системы (H)                          5 метров

Кратковременная толерантность                            До 220°C, длительность до 2 часов

Длина основного кабеля корпуса (E)    5000 мм ± 500 мм.

Общая длина системы (H)                          5 метров

Степень защиты                                  Головка датчика (зонд и кабель корпуса) достигает IP68

Спецификация резьбы (B6)                       1/2" - 20UNF

Дополнительная защита (F2)                         Гибкий шланг из нержавеющей стали с оболочкой из FEP, длина 4800 мм

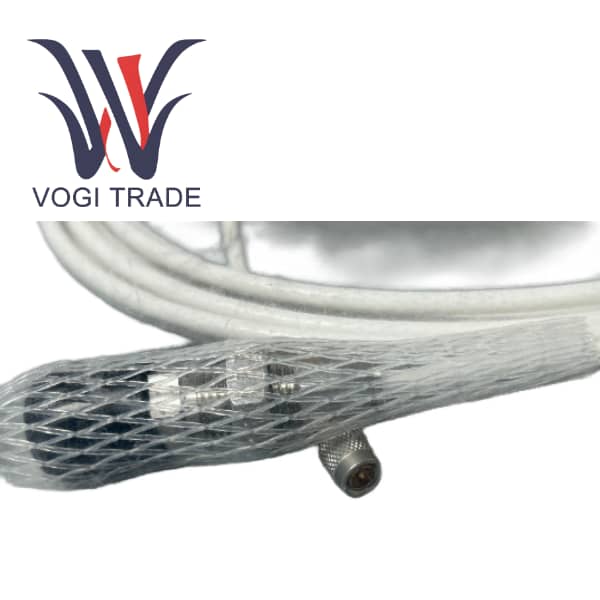

Разъем                                                    Самоблокирующийся микрокоаксиальный разъем (максимальная термостойкость 200°C)

Характеристики виброустойчивости            Пиковая нагрузка 5 g (10–500 Гц, в соответствии со стандартом IEC 60068-2-6)

Ударопрочность                                  пиковая нагрузка 15 г (полусинусоидальная волна, длительность 11 мс, в соответствии с IEC 60068-2-27)

Номинальное давление                                     Максимум 6 бар между зондом датчика и корпусом
