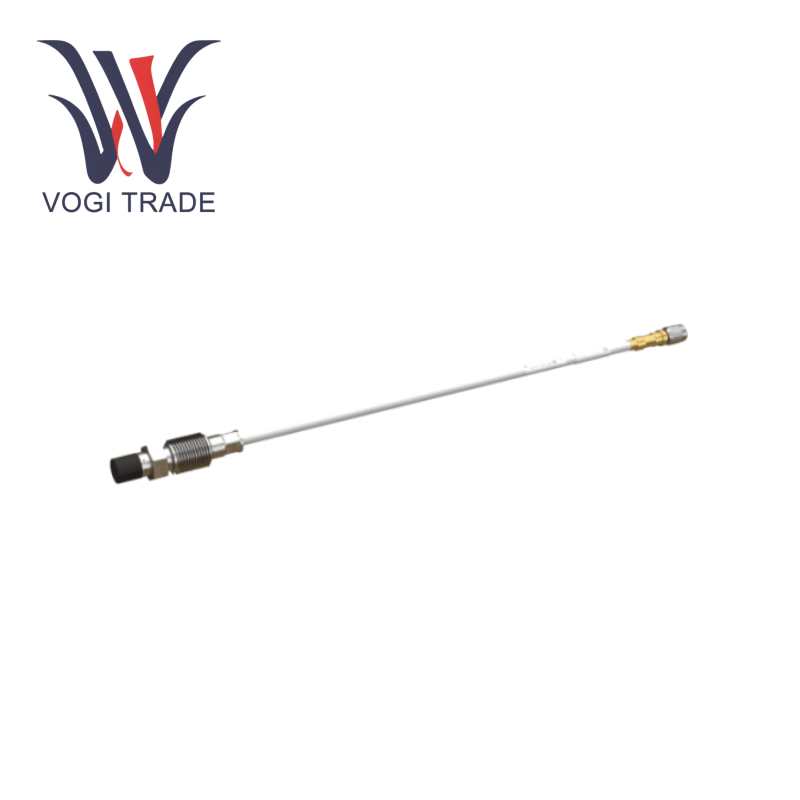

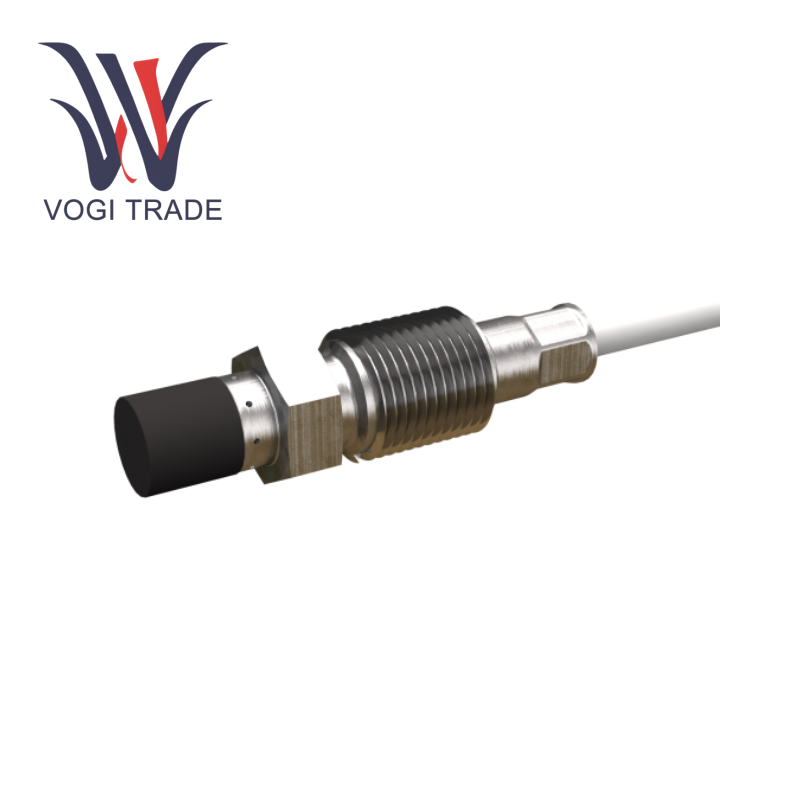

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10

Основные параметры

Линейный диапазон: 2 мм (0,15–2,15 мм)

Чувствительность: 8 мВ/мкм (выход напряжения)

Частотная характеристика: DC-20 кГц (-3 дБ)

Рабочая температура: -40 ° C ~ +180 ° C (краткосрочные 220 ° C/2H)

Уровень защиты: IP68 (зонд)

Сопротивление давления: 6 бар (100 фунтов стерлингов)

Материал: AISI 316L Корпус из нержавеющей стали + PPS Высокотемпературная инженерная зонд

Установка: метрическая потока (обратная установка)

Устойчивость к шокому: 15 г (наполовину син-синную волну 11 мс)

Длина кабеля: 1 м интегральный кабель (без удлинения)

Выходной сигнал: исходное напряжение (требует кондиционера IQS900)

Стандарты сертификации: - API 670 5 -е издание

IECEX/ATEX Взрыв-защитник (требуются компоненты версии версии)

- sil 2 (IEC 61508)

Основные преимущества

1. Надежная работа в экстремальных средах

180 ° C Непрерывная операция + 220 ° C Краткосрочная выживаемость, подходящая для выхлопной секции газовых турбин, высокая температура гидравлической системы.

Защита IP68 + FEP Sweath (необязательно) устойчиво противостоят нефти, химической коррозии и промывки высокого давления.

2. Гарантия точности на уровне микронного уровня

Алгоритм компенсации температуры исключает дрейф -30 ° C ~ 150 ° C (ошибка <5%), чтобы обеспечить долгосрочную стабильность.

Частотная частотная реакция шириной 20 кГц отражает высокочастотные вибрации (например, ранние гармоники отказа выносливости).

3. Безопасность и диагностическая интеграция

В паре с диагностическим IQS900, TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 превышает предел (<-20,5 мА или> -15,5 мА), чтобы указать ошибку цепи (датчик/кабель/кондиционер) в реальном времени.

Сертификация SIL 2 "Design", непосредственно используется в функциональных системах безопасности (например, ODS с превышением скорости).

4. Модульное и быстрое обновление

Полностью взаимозаменяемые компоненты могут напрямую заменить традиционные системы TQ4XX (например, IQS900 заменить IQS45X).

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 поддерживает тонкую настройку цепи на месте (± 0,1 млн электрической компенсации) для оптимизации системы системного отклика.

Типичные сценарии применения

Энергия и мощность: мониторинг вибрации вала парового турбин, защита осевого генератора газового генератора

Химическая промышленность нефти и газа: центробежный компрессор, анализ вибрации, контроль зазора на насос
