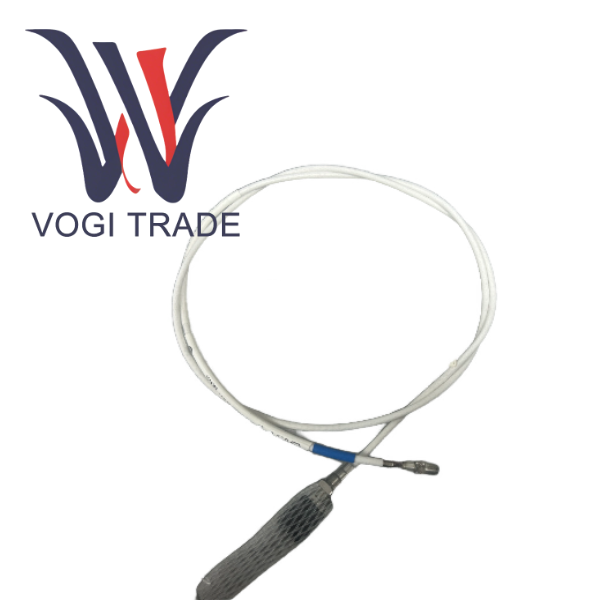

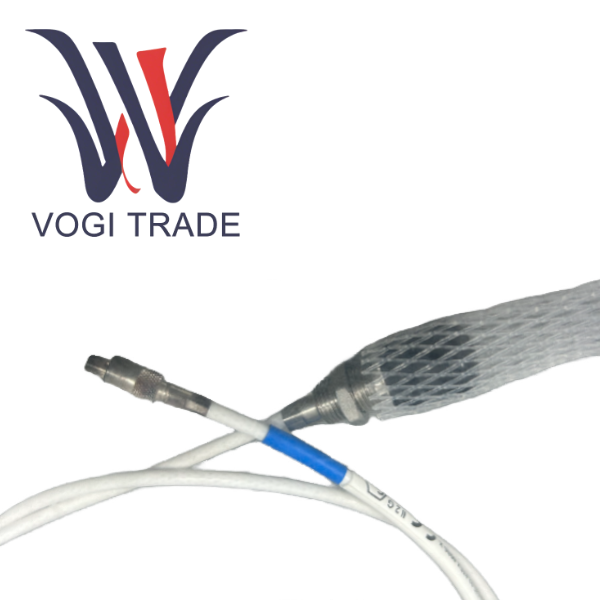

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05

Продукт вышеобзор

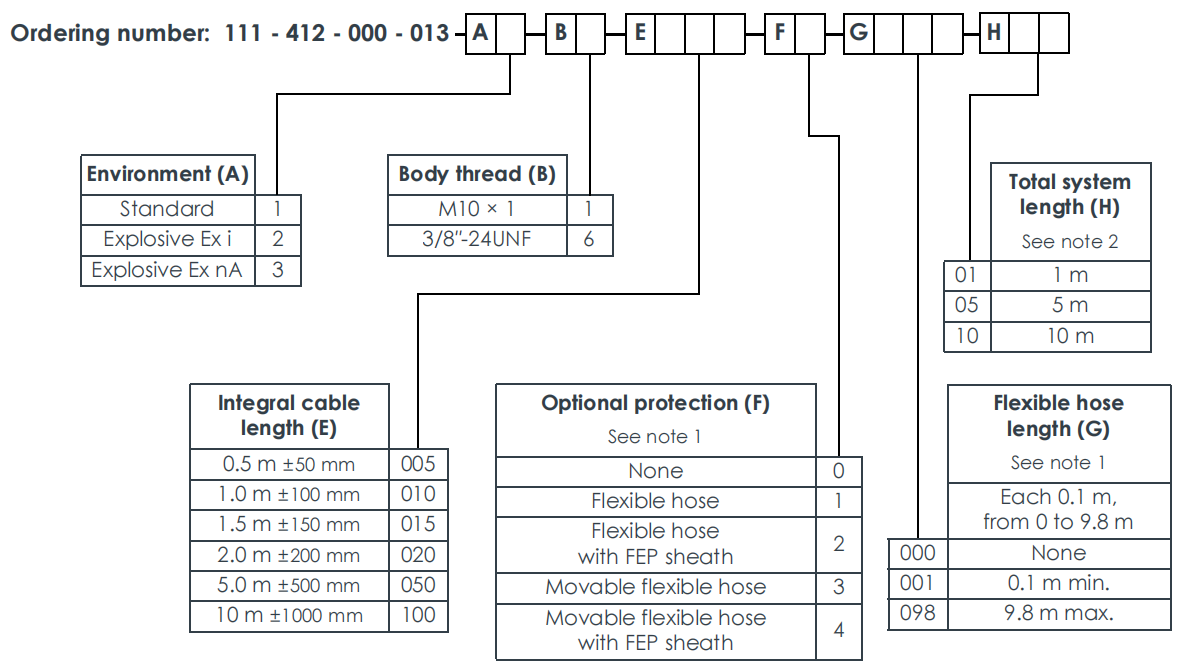

Анализ кода модели TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 выглядит следующим образом:

111-412-000-013: Основной номер продукта, четко обозначенный как датчик серии TQ412.

A1: экологический вариант, обозначающий стандартную промышленную версию, без сертификата взрывозащиты (Ex), подходящий для общепромышленных сред.

B6: Тип резьбы, обозначающий дюймовую резьбу 3/8"-24 UNF. Это стандартная резьба с мелкой резьбой, которая очень распространена на рынке Северной Америки.

E050: Длина встроенного кабеля, обозначающая встроенный коаксиальный кабель FEP, 5,0 ± 0,5 метра.

F2: дополнительная защита, указывающая на гибкий шланг из нержавеющей стали с оболочкой из ФЭП. Это обеспечивает превосходную механическую защиту и химическую защиту.

G050: Длина гибкого шланга, обозначающая длину защитного шланга 5,0 метра.

H05: Общая длина системы, указывающая, что этот датчик предназначен для формирования полной измерительной цепи длиной 5 метров. В такой конфигурации, поскольку длина встроенного кабеля уже 5 метров, дополнительно удлинять кабель EA402 обычно не требуется.

Применимый отраслевой охват

Эта модель TQ412 не является датчиком общего назначения, а специально разработана для удовлетворения перекрестных требований конкретных стандартов оборудования и промышленных сред с высоким уровнем риска.

Североамериканская энергетика и электроэнергетика

Типовое оборудование: газовые турбины класса F/HA и сверхкритические паровые турбины, работающие на угле, производства таких производителей, как GE и Westinghouse.

Конкретные точки применения

Внутреннее пространство корпуса подшипников компрессора/турбины чрезвычайно узкое, и существует опасность утечки высокотемпературного газа. Обратная конструкция установки TQ412 позволяет вывести кабель из хвостовой части по каналу охлаждающего воздуха, избегая зоны с высокой температурой. Шланг F2 выдерживает тепловое излучение при температуре выше 150°C и брызги смазочного масла.

Необходимо контролировать осевое смещение уплотнительного подшипника со стороны возбуждения генератора, чтобы предотвратить утечку водорода. Эта область заполнена водородно-нефтяной смесью. Оболочка из FEP может противостоять длительной эрозии уплотнительного масла, а шланг из нержавеющей стали защищен от случайных порезов инструментами для обслуживания.

Проблемы с рабочими условиями: термический удар при запуске и выключении (от -20°C до +180°C), сильные электромагнитные помехи и постоянная вибрация.

Резьба B6 этой модели идеально соответствует оригинальному заводскому положению отверстий OEM и не требует модификации нарезания резьбы. Защита F2 обеспечивает работу без обслуживания в течение капитального ремонта продолжительностью до 8–10 лет.

Нефтехимическая промышленность

Типовое оборудование включает компрессоры газа крекинга этилена, циркуляционные водородные компрессоры для гидрогенизационной обработки и крупномасштабные главные вентиляторы каталитического крекинга.

Конкретные точки применения

Межступенчатые уплотнения внутри цилиндра компрессора можно использовать для контроля состояния центровки ротора. Здесь присутствуют сильные коррозионные среды, такие как H₂S, NH₃ и аминовая жидкость. Оболочка из ФЭП — один из немногих материалов, которые могут противостоять этим химическим веществам в течение длительного времени.

Окружающая среда возле привода входного направляющего аппарата главного вентилятора FCC заполнена пылью катализатора, которая является высокоабразивной. Шланг из нержавеющей стали образует физический барьер, предотвращающий попадание пыли в кабель и нарушение изоляции.

Проблемы с условиями труда: химическая коррозия, пылевая эрозия, высокая температура и потенциально взрывоопасная среда.

Конфигурация F2 этой модели является единственным надежным решением для борьбы с двойной угрозой «химия + эрозия». Встроенный кабель длиной 5 метров позволяет избежать добавления точек подключения в опасных зонах и соответствует принципу искробезопасной проводки.
