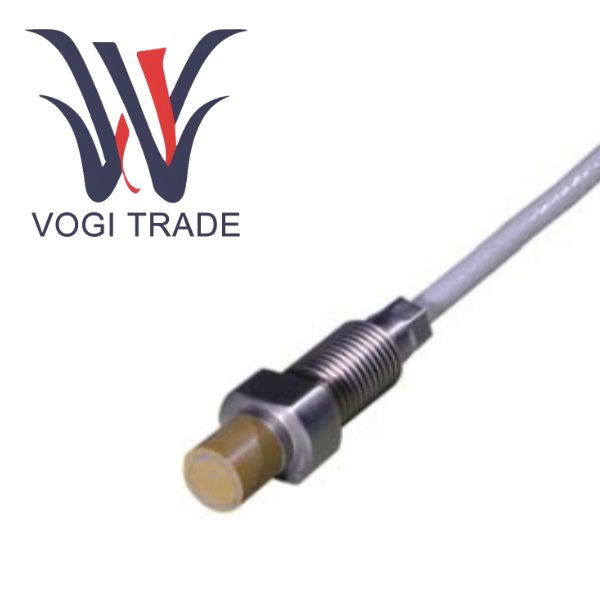

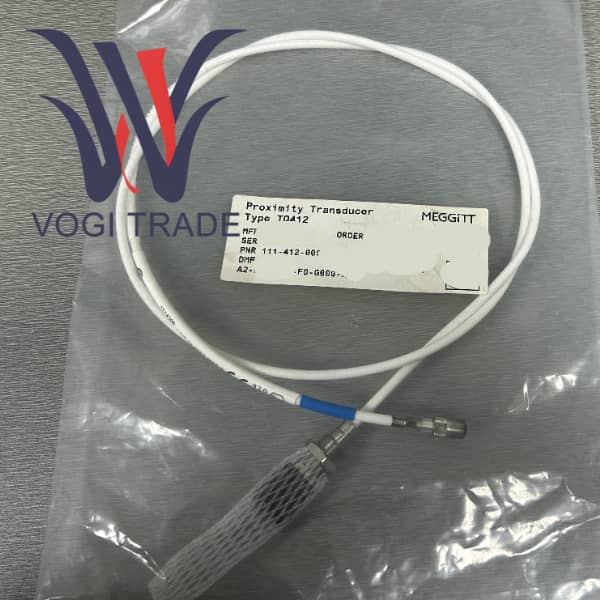

TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05

Продукт вышеобзор

Определена конкретная конфигурация этой модели продукта TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05:

A1: Стандартная экологическая версия, невзрывозащищенная.

B6: используется дюймовая резьба 3/8"-24 UNF, которая удобна для установки в стандартное монтажное отверстие датчика.

E050: Длина встроенного кабеля составляет 5,0 метров ± 500 миллиметров.

F0/G000: Нет дополнительного гибкого защитного шланга из нержавеющей стали или оболочки из FEP.

H05: Общая длина всей измерительной цепи (датчик + удлинительный кабель) составляет 5 метров. Поскольку длина встроенного кабеля уже составляет 5 метров, это означает, что дополнительный удлинительный кабель EA402 не требуется.

Этот датчик необходимо использовать вместе с формирователем сигнала IQS450, чтобы вместе сформировать калиброванную и взаимозаменяемую комплексную измерительную систему. Принцип его работы основан на эффекте вихревых токов. Высокочастотное электромагнитное поле генерируется катушкой на кончике зонда датчика. При приближении металлической поверхности мишени на поверхности мишени индуцируются вихревые токи, тем самым изменяя импеданс катушки. Формирователь сигнала IQS450 обнаруживает это изменение и выдает сигнал напряжения или тока, пропорциональный зазору между датчиком и целевой поверхностью.

Преимущества

Выдающиеся характеристики и стабильность измерений

Высокая линейность и повторяемость: в пределах калиброванного диапазона 2 мм или 4 мм выходной сигнал демонстрирует очень линейную зависимость от зазора, а нелинейная ошибка чрезвычайно мала. Такая высокая линейность имеет решающее значение для точного определения траектории оси и выявления незначительных ошибок дисбаланса или несоосности.

Широкочастотный отклик не только точно измеряет низкочастотное смещение вала, но также полностью улавливает высокочастотные компоненты вибрации, отвечая требованиям комплексного мониторинга состояния.

Система, состоящая из датчика и соответствующего регулятора, разработана с возможностью превосходной температурной компенсации. В рабочем диапазоне от -40°С до +180°С дрейф чувствительности строго контролируется в пределах менее 5%. Это означает, что даже если во время запуска и остановки паровой турбины происходят резкие изменения температуры, данные измерений остаются надежными, что позволяет избежать ложных срабатываний, вызванных температурным дрейфом.

Непревзойденная долговечность и адаптируемость к окружающей среде

Имея степень защиты IP68, головка зонда полностью герметична и может работать в течение длительного времени при погружении в масло, воду или другие жидкости. Он очень подходит для установки в суровых условиях, например, внутри коробок подшипников.

Высококачественный материал, корпус из нержавеющей стали AISI 316L, обладает чрезвычайно высокой коррозионной стойкостью и может противостоять эрозии кислот, щелочей и солевого тумана, обычно встречающихся на нефтехимических заводах. Передовой материал Torlon сочетает в себе высокую прочность, высокую износостойкость и превосходную термостойкость, значительно превосходящую обычные пластики или керамику.

Прошел строгие экологические испытания: соответствует стандартам IEC 60068, способен выдерживать постоянную вибрацию 5g и удар 15g, обеспечивая стабильную работу даже вблизи крупных вращающихся механизмов.

Недостаток

Высокая совокупная стоимость владения

Первоначальная стоимость покупки высока. Поскольку это продукт международного бренда первой линии, соответствующий стандарту API 670, его цена за единицу намного выше, чем у несертифицированных или отечественных аналогичных продуктов. Стоимость полного комплекта точек измерения может в несколько раз превышать стоимость обычных датчиков.

Для его работы требуются специальные аксессуары, и для его работы необходимо использовать оригинальный преобразователь сигнала IQS450, а сам IQS450 также довольно дорог. Это формирует закрытую экосистему, в которой пользователи не могут выбирать более дешевые кондиционеры сторонних производителей, чтобы сократить расходы.

Стоимость запасных частей: при повреждении датчика или кабеля стоимость замены оригинальных заводских запчастей также очень высока.

Ограничения и сложность системной интеграции

Аналоговый выход, при этом выходной сигнал представляет собой традиционный сигнал напряжения от -2 В до -18 В или сигнал тока от -15,5 мА до -20,5 мА. Несмотря на высокую совместимость, в современной цифровой и сетевой среде Industrial 4.0 ему не хватает собственных возможностей цифровой связи, и для подключения к сети мониторинга верхнего уровня требуется дополнительное оборудование для сбора данных, что увеличивает иерархию и сложность системы.
