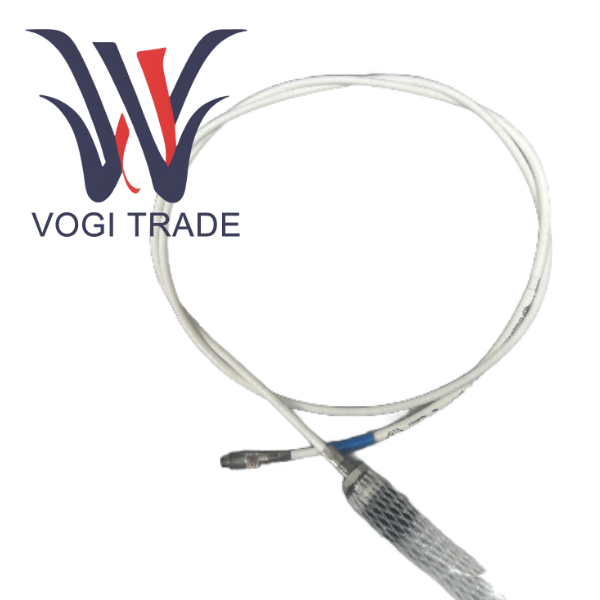

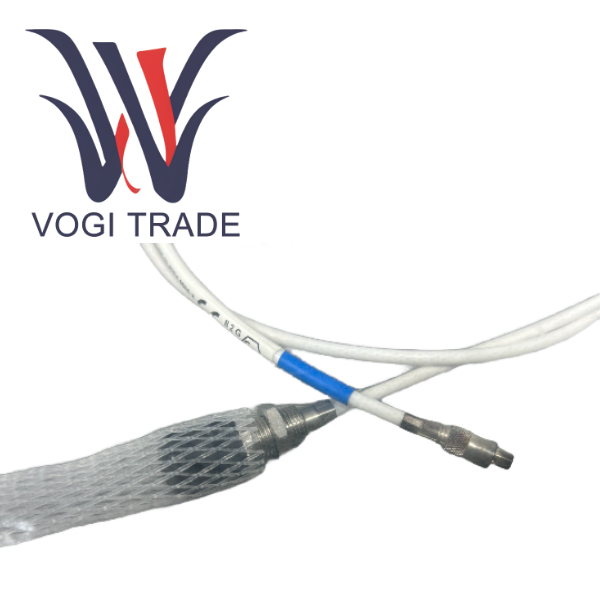

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

Продукт вышеобзор

Анализ кода модели TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 выглядит следующим образом:

111-412-000-013     Основной номер продукта, четко обозначенный как датчик серии TQ412.

A1                          Экологический вариант, указывающий на стандартную промышленную версию, без сертификата взрывозащиты (Ex), подходящую для общепромышленных сред.

B1                          Тип резьбы, обозначающий метрическую резьбу M10 x 1, которая является одной из наиболее распространенных спецификаций установки.

E010                       Длина встроенного кабеля, указывающая длину встроенного коаксиального кабеля FEP 1,0 метра ± 0,1 метра.

F0                          Дополнительная защита, указывающая на отсутствие дополнительной механической или химической защиты, то есть используются только стандартные кабели FEP.

G000                      Длина гибкого шланга, соответствующая F0, что указывает на негибкий шланг из нержавеющей стали.

H10                        Общая длина системы (TSL), что указывает на то, что этот датчик предназначен для формирования полной измерительной цепи длиной 10 метров. Поскольку длина встроенного кабеля составляет всего 1,0 метра, для достижения заявленной TSL 10 метров необходимо использовать удлинительный кабель EA402 длиной 9,0 метра.

Основной особенностью TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 является конструкция с обратным креплением. В отличие от стандартных вертикальных датчиков, сигнальный кабель TQ412 выведен из задней части корпуса датчика. Эта уникальная конструкция делает его идеальным выбором для решения инженерных задач, таких как ограниченное пространство для установки, невозможность прокладки проводов спереди или необходимость специальной прокладки кабеля.

Функциональные особенности продукта

Высокоточный прием широкополосного сигнала

Полоса пропускания 20 кГц намного превосходит базовые требования к мониторингу и может точно улавливать высокочастотные переходные сигналы, такие как характерная частота неисправности подшипников качения, полоса граничных частот зубчатого зацепления и частота прохождения лопаток, предоставляя высококачественные необработанные данные для расширенной диагностики.

Малошумящий коаксиальный кабель 70 Ом и самоблокирующийся разъем образуют полную экранированную цепь, эффективно подавляя электромагнитные помехи от такого оборудования, как преобразователи частоты и мощные двигатели, обеспечивая чистоту сигнала.

Прочная и надежная конструкция промышленного класса.

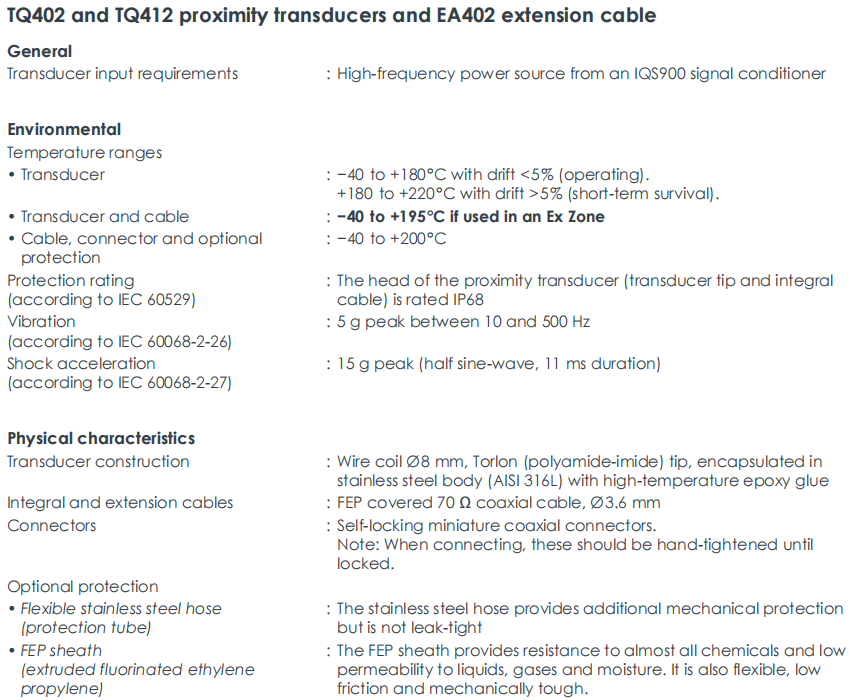

Герметичный наконечник Torlon со степенью защиты IP68 и корпус из нержавеющей стали полностью герметизированы высокотемпературным эпоксидным клеем, что обеспечивает длительную стабильную работу в агрессивных средах, таких как масло, вода и охлаждающая жидкость.

При экстремальных колебаниях температуры в диапазоне от -40°C до +180°C дрейф системы контролируется в пределах 5 %, обеспечивая согласованность и сопоставимость данных на протяжении всего процесса — от холодного запуска, работы с полной нагрузкой до остановки.

Высокая вибро- и ударостойкость, устойчивость к вибрации 5g и ударам 15g, что гарантирует отсутствие сбоев в условиях сильной вибрации больших вращающихся машин, таких как паровые турбины и компрессоры.

Стандартизация и взаимозаменяемость систем

Проводится общая калибровка длины системы, и вся измерительная цепочка (TQ412 + EA402 + IQS450) равномерно калибруется по 10-метровой TSL. Это означает, что любой датчик TQ412 той же спецификации может быть заменен напрямую без необходимости повторной калибровки или регулировки настроек диапазона на верхнем компьютере, что значительно упрощает процесс технического обслуживания и сокращает время простоя.

Ключевые показатели соответствия API 670 соответствуют рекомендуемым требованиям международного стандарта API 670 для систем механической защиты в нефтегазовой отрасли, что является технической гарантией соответствия проекта.
