TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

Характеристики и параметры продукта

Базовый тип                               TQ412 датчик приближения обратной установки

Номер заказа                         111-412-000-012-A1-B1-E050-F1-G050-H05

Окружающая среда (A)                      A1 – стандарт

Резьба корпуса (B)                       B1 — M10 x 1

Длина корпуса (C)                       Диапазон выбора от 20 мм до 250 мм

Длина без резьбы (D)              Дополнительный диапазон от 0 до 230 мм.

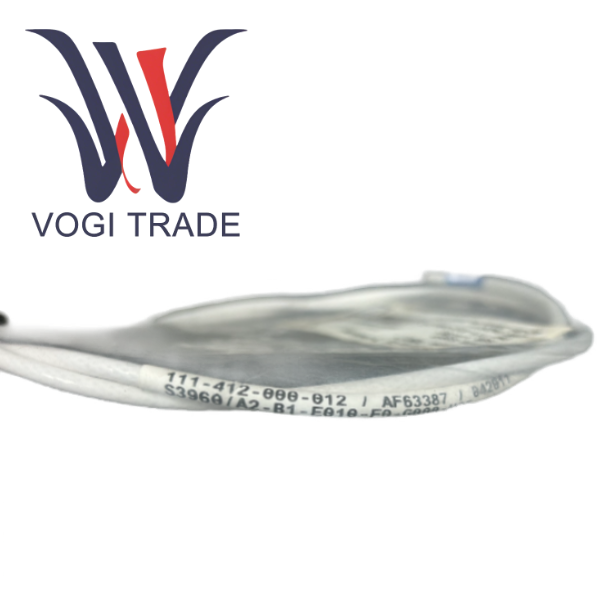

Длина встроенного кабеля (E)       E050-5,0 м ± 500 мм

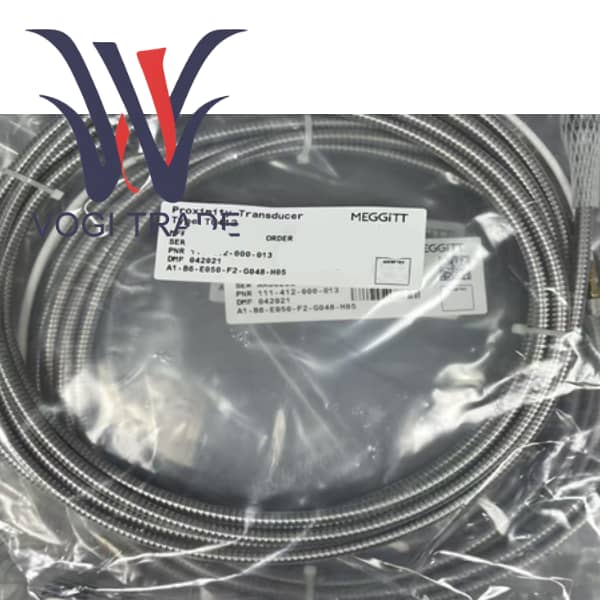

Дополнительная защита (F)             F1 – Гибкий шланг из нержавеющей стали.

Длина гибкого шланга (G)            G050-5,0 м

Минимальный радиус изгиба           50 мм.

Общая длина системы (H)             H05-5 м

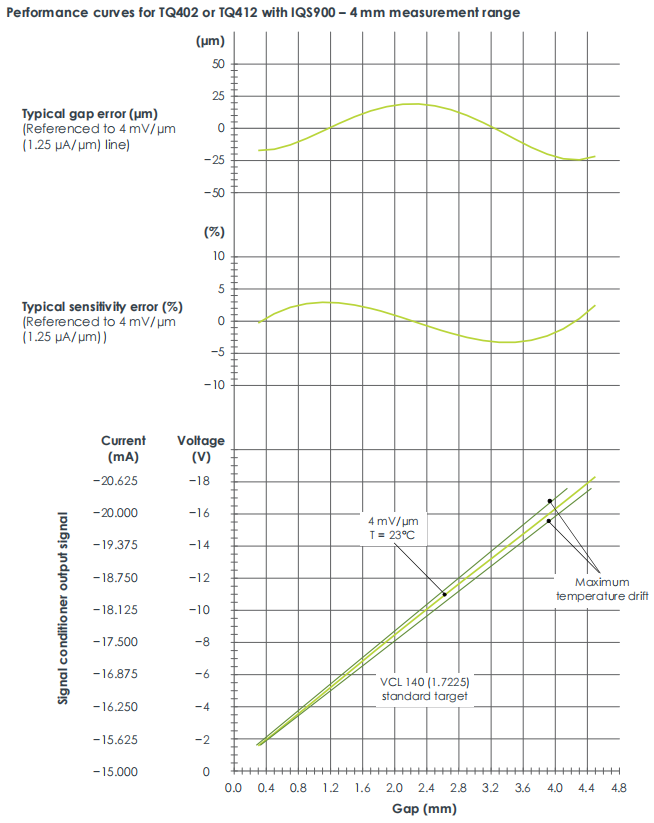

Диапазон измерения/чувствительность   Определяется с помощью прилагаемого формирователя сигнала IQS450.

Частотная характеристика                  от постоянного тока до 20 кГц (-3 дБ)

Диапазон рабочих температур

Корпус датчика                             от -40°C до +180°C

Разъем                               До 200°C

Степень защиты                      Головка датчика соответствует стандарту IP68.

Рекомендации по сопутствующим продуктам

Базовый блок обработки сигналов: формирователь сигнала IQS 450

Функция и роль

IQS 450 является «мозгом» и «источником энергии» TQ412. IQS450 обеспечивает источник питания возбуждения от -20 В до -32 В постоянного тока, необходимый для TQ412, и принимает высокочастотные модулированные сигналы от датчика.

Внутренняя схема демодулирует, усиливает и линеаризирует сигнал и в конечном итоге выдает стандартизированный аналоговый сигнал, который имеет строгую линейную связь с зазором между поверхностями зонда и мишени.

Поддерживает две основные конфигурации промышленного выхода.

3-проводной выход напряжения: от -2 В до -18 В, динамический диапазон 16 В, подходит для высокоточных систем сбора данных.

2-линейный токовый выход: от -15,5 мА до -20,5 мА, динамический диапазон 5 мА, сильная защита от помех, подходит для передачи на большие расстояния в системы ПЛК или РСУ.

Синергия с TQ412

TQ412 и IQS450 необходимо заказывать парами и проходить заводскую калибровку на уровне системы. Это означает, что при замене любого компонента, если код модели совпадает (особенно для опции Bxx, например B21/B22, соответствующей диапазону 2 мм), можно реализовать принцип «подключи и работай» без необходимости сложной повторной калибровки на месте, что значительно упрощает процесс технического обслуживания.

Входной интерфейс IQS450 представляет собой самоблокирующийся микрокоаксиальный разъем, который идеально соответствует вилке TQ412, обеспечивая надежное соединение и хорошее экранирование.

Дополнительный адаптер для монтажа на DIN-рейку MA 130 для аккуратной установки в шкафу управления.

Платформа мониторинга на системном уровне: Система механической защиты и мониторинга состояния VM600.

Функция и роль

VM600 — это флагманская платформа онлайн-мониторинга Meggitt, интегрированное решение, которое сочетает в себе сбор данных, анализ в реальном времени, логику сигналов тревоги, хранение исторических данных и удаленную связь.

В VM600 можно разместить несколько модулей кондиционирования IQS450 или других типов через специальную стойку, что позволяет осуществлять всесторонний мониторинг всей машины или нескольких машин.

Синергия с TQ412/IQS450

Аналоговый выходной сигнал IQS450 напрямую подключен к карте сбора данных VM600. VM600 не только записывает исходную форму вибрации и траекторию оси, но также может выполнять расширенную диагностику, такую ​​как спектральный анализ, анализ тенденций и анализ старт-стоп.

Когда вибрация или смещение, обнаруженные TQ412, превышают заданный порог безопасности, VM600 может немедленно активировать релейный выход для блокировки отключения, защищая дорогое вращающееся оборудование от катастрофического повреждения.

Благодаря мощному программному обеспечению пользователи могут удаленно получить доступ ко всем данным для диагностики неисправностей и принятия решений по техническому обслуживанию.

Типичные сценарии применения

Мониторинг состояния и защита ключевых активов, таких как компрессорные установки на крупных нефтехимических заводах, паротурбинно-генераторные установки на электростанциях и главные вентиляторы на сталелитейных заводах.
