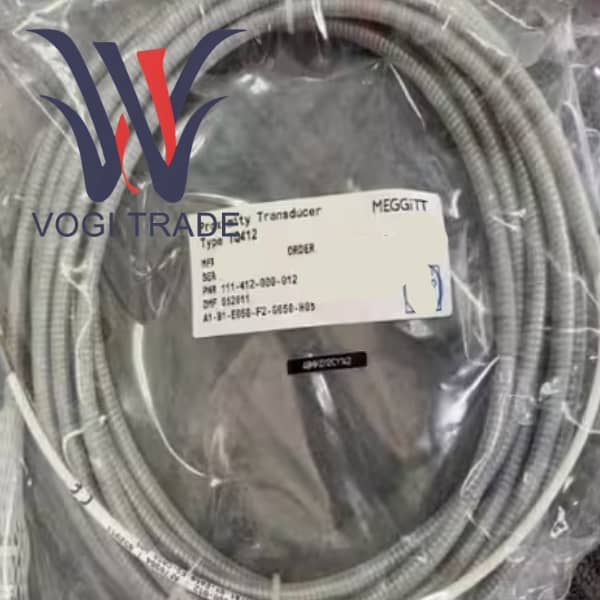

Бренд: Вибро-МетрОписание: Датчик приближенияСостояние: НовоеГарантия: 1 годКол-во инвентаря: 1Срок оплаты: Т/ТПорт доставки: СямэньTQ412 111-412-000-012 A1-B1-E010-F1-G010-H10 — это промышленный модуль мониторинга вибрации производства Vibro-Meter, который в основном используется для защиты от вибрации и мониторинга вращающихся механизмов.
| Производство |
Вибро-метр |
| Номер модели |
TQ412 |
| Номер заказа |
111-412-000-012 А1-Б1-Э010-Ф1-Г010-Х10 |
| Каталог |
Зонды и датчики |
| Страна происхождения |
Швейцария |
| КОД ТН ВЭД |
8537109090 |
| Измерение |
26,2 см*12,5 см*2 см |
| Размер упаковки |
28,2 см*14,5 см*4 см |
| Масса |
0,3 кг |
Рекомендации по сопутствующим продуктам
Базовый блок обработки сигналов: формирователь сигнала IQS900
Основной партнер обеспечивает питание, демодуляцию сигнала и стандартизированный выходной сигнал от -2 В до -18 В или 4–20 мА.
Ключевые моменты для выбора: выберите соответствующий код Bxx в зависимости от требуемого диапазона и типа выхода.
Удлинительный кабель: EA402 9,0 м
Ключом к достижению H10 является выбор удлинительного кабеля EA402 длиной 9,0 метра.
Примечание. EA402 также имеет собственную систему кодов заказа. Необходимо убедиться, что его окружение и параметры разъема соответствуют системе.
Защита подключения Защита подключения IP 172
Настоятельно рекомендуется для защиты соединения между вилкой TQ412 (F1) и розеткой удлинительного кабеля EA402, обеспечивая герметичность класса IP и механическую прочность для компенсации прерывания защиты F1 в точке соединения.
Системная платформа — VM600/VM900.
Модуль IQS900 можно интегрировать в систему онлайн-мониторинга Meggitt VM900 для обеспечения централизованного управления данными, расширенного анализа и защитной блокировки.
Установите вложение
MA 130 можно использовать для установки IQS900 на DIN-рейку.
Серия PA 15x используется для установки и адаптации датчиков в нестандартных отверстиях.
Сравнение похожих продуктов
| Измерение сравнения |

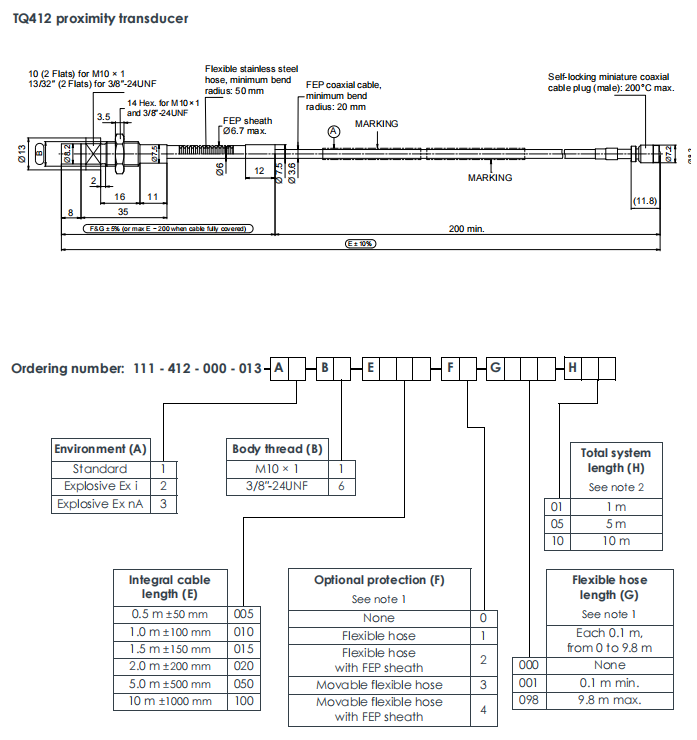

Эта модель: TQ412 (F1, H10 111-412-000-012 А1-Б1-Э010-Ф1-Г010-Х10
|
Базовая версия защиты: TQ412 (F0, H10) 111-412-000-012 А1-Б1-Э010-Ф0-Г000-Х10
|
Версия химической защиты: TQ412 (F2, H10) 111-412-000-012 А1-Б1-Э010-Ф2-Г010-Х10
|
Старая версия платформы: TQ412 + IQS450 (F1, H10) |
Представитель конкурента: Bally Nevada 3300 XL 8 мм. |
| Базовая конфигурация |
M10x1, встроенный кабель 1 м + удлинительный кабель 9 м, гибкий шланг из нержавеющей стали (1 м) |
M10x1, встроенный кабель 1 м + удлинительный кабель 9 м, незащищенный гибкий шланг |
M10x1, встроенный кабель 1 м + удлинительный кабель 9 м, шланг из нержавеющей стали + оболочка из ФЭП (1 м) |
M10x1, встроенный кабель 1 м + удлинительный кабель 9 м, гибкий шланг из нержавеющей стали (1 м) |
обычно доступны в размерах M16x1 или метрической/британской системе с металлическим кабелепроводом для защиты. |
| Подходящий кондиционер |
IQS900 |
IQS900 |
IQS900 |
QS450 |
3300/25 или 3500/42/45 |
| Частотная характеристика |
Постоянный ток ~ 10 кГц (-3дБ) |
Постоянный ток ~ 10 кГц (-3дБ) |
Постоянный ток ~ 10 кГц (-3дБ) |
Постоянный ток ~ 20 кГц (-3дБ) |
DC ~ 10 кГц (стандарт)/DC ~ 20 кГц (опция с расширенным динамическим диапазоном) |
| Основные защитные возможности |
Первоклассная механическая защита отличается износостойкостью, ударопрочностью и защитой от укусов. |
Опираясь исключительно на прочность самого кабеля FEP Слабая механическая защита. |
Первоклассная механическая и химическая защита. Устойчив к сильным кислотам, сильным щелочам, растворителям и масляным пятнам. |
Первоклассная механическая защита. |
Механическая защита высшего уровня Через катетер |
| Применимая среда |
Зоны с высокими температурами, большим количеством пыли и риском физического износа. Например, возле подшипниковой коробки электростанции |
Чистая и контролируемая среда, свободная от риска физического повреждения. |
Сильная агрессивная химическая среда Например, реакторная зона химического завода. |
То же, что и слева, но следует обратить внимание на совместимость платформ. |
широко доступен, особенно доминирует на рынке Северной Америки |
| Общая длина системы |
10 м | 10 м |
10 м |
10 м |
1m, 5m, 9m |
| Соответствие API 670 |
Да | Да |
Да |
Да |
Да |
| Ключевые преимущества |
-Экономичная механическая защита - Соответствует новейшим стандартам безопасности/ЭМС. - Гибкая архитектура проводки 1+9 м. |
- Самая низкая стоимость - Легкий вес и небольшой радиус изгиба. |
- Всесторонняя защита, подходит для самых суровых условий. -FEP обеспечивает превосходную химическую инертность. |
- Более высокая частотная характеристика, подходящая для высокочастотного анализа неисправностей |
-имеет большую глобальную установленную мощность и развитую экосистему - Обильные запасные части и инженерные ресурсы
|
| Основные недостатки |
-Верхний предел АЧХ ниже, чем у старой версии -Существует точка подключения |
-Кабели склонны к повреждениям и имеют высокий риск надежности. - Не подходит для суровых условий. |
- Самая высокая стоимость -более тяжелый и больший радиус изгиба |
-Платформа относительно старая и может не соответствовать последним стандартам электробезопасности. |
- Несовместимо с платформой Meggitt VM. -Первоначальная стоимость одинаково высока |
| Типичные сценарии применения | Для больших паровых турбин, генераторов, вентиляторов и т. д. окружающая среда датчиков на ближнем конце суровая, а удаленный конец подключается к диспетчерской. | Электропроводка в лабораториях, небольших двигателях или полностью защищенных кабельных лотках. | Зоны с сильными агрессивными средами, такие как морские платформы, нефтехимическая переработка и фармацевтическая промышленность. | Специальные исследовательские или диагностические сценарии, требующие анализа чрезвычайно высокочастотных вибрационных сигналов. | Все виды вращающегося оборудования по всему миру, особенно на заводах, где уже есть системы Bentsly. |
Выбирайте эту модель (F1, H10). Если среда вашего применения связана с высокотемпературным излучением, столкновениями инструментов и трением движущихся частей и нет необходимости противостоять сильной химической коррозии, это лучший выбор с точки зрения затрат. Он обеспечивает баланс между защитой, стоимостью и современными требованиями соответствия.
Выберите версию F0. Рекомендуется только в ситуациях, когда бюджет очень ограничен, а среда установки очень чистая, безопасная и контролируемая. Любое неожиданное физическое повреждение может привести к сбою системы.
Если на вашем объекте присутствуют сильные кислоты, сильные щелочи, органические растворители или другие агрессивные химикаты, вам следует выбрать версию F2. Это «идеальное» защитное решение, разработанное для экстремальных химических сред.
Рассмотрим старую платформу (IQS450). Если у вас нет явной потребности в высокочастотном анализе, в новых проектах не рекомендуется выбирать его. Приоритет должен быть отдан новым платформам, соответствующим новейшим стандартам безопасности.
Если ваш завод полностью внедрил систему 3500/2300 компании Bally Nevada, то для обеспечения единообразия и использования существующих ресурсов выбор аналогичной продукции может оказаться более прагматичным решением.
