TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

Подготовка перед установкой

Проверьте модель и материал.

Убедитесь, что полученная модель датчика — 111-412-000-012 A1-B1-E010-F1-G010-H05.

Проверьте комплектность вспомогательных материалов, включая датчик TQ412 (со шлангом из нержавеющей стали длиной 1 м), удлинительный кабель EA402 длиной 4,0 м, защиту соединения IP 172 и формирователь сигнала IQS900.

Визуально осмотрите гибкий шланг из нержавеющей стали и кабель FEP TQ412 на наличие вмятин, порезов или деформаций, вызванных транспортировкой. Не устанавливайте, если есть какие-либо повреждения.

Спланируйте путь проводки

На передней части со стороны TQ412 наметьте путь от отверстия для установки зонда до первой фиксированной точки. Этот участок пути будет полностью защищен шлангами из нержавеющей стали F1.

Измерение EA402 на задней стороне определяет путь от устройства защиты IP 172 до шкафа управления. Настоятельно рекомендуется прокладывать удлинительный кабель EA402 в закрытом металлическом коробе, кабелепроводе или защищать спирально навитой трубой, чтобы компенсировать недостаток гибкого шланга.

Установка датчика

Установка зонда

Используйте соответствующий гаечный ключ, чтобы ввинтить TQ412 в предварительно обработанное установочное отверстие через резьбу M10 x 1.

Момент затяжки можно указать в руководстве или использовать стандартный промышленный момент затяжки. Не затягивайте слишком сильно, чтобы не повредить резьбу зонда или наконечник Torlon®.

Предварительная настройка зазора позволяет отрегулировать начальный зазор между датчиком и целевой поверхностью до среднего значения диапазона с помощью щупа или специального инструмента в соответствии со статическим положением вала машины и требуемым диапазоном.

Прокладка кабеля – Основные операции:

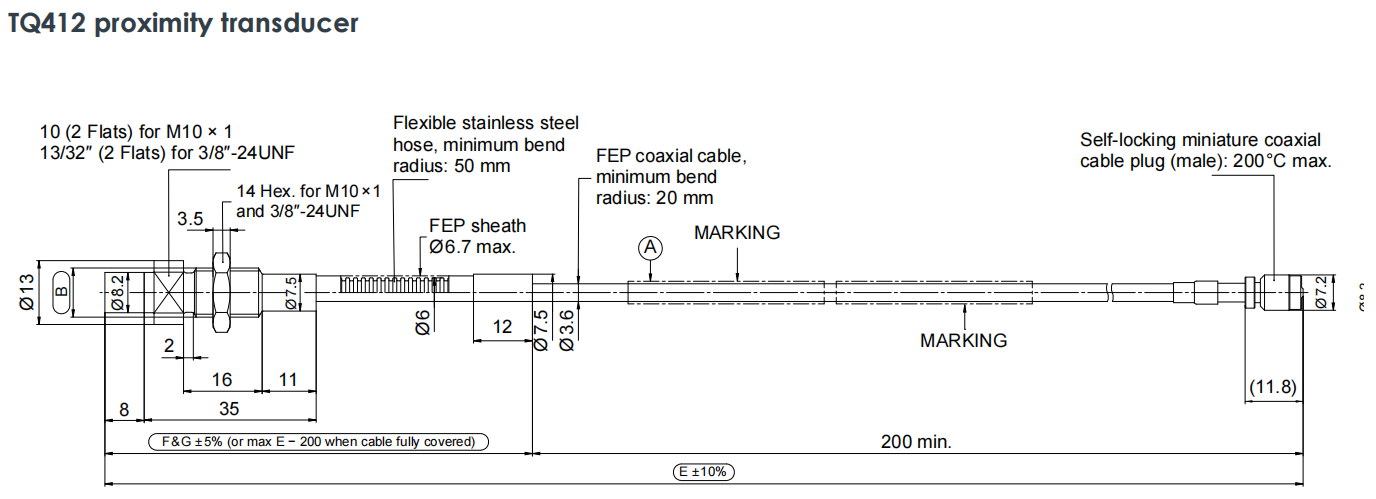

Радиус изгиба: 111-412-000-012 A1-B1-E010-F1-G010-H05 Категорически запрещается сгибать кабели со шлангами из нержавеющей стали под острыми углами. Внутренний радиус изгиба на любом повороте должен быть ≥ 50 мм. Это означает, что диаметр образующейся при витке дуги не должен быть меньше 100 мм. Этого можно добиться, используя коленчатые трубы большого диаметра или естественные дуги.

Закрепите кабель в следующих положениях с помощью кабельных зажимов с широкими краями.

Примерно на расстоянии 50–100 мм позади зонда.

Закрепите его каждые 0,5–1,0 метра вдоль пути проводки.

Перед установкой защиты IP 172 выполните окончательную фиксацию, чтобы устранить тянущее усилие.

Во избежание напряжения убедитесь, что трос находится в естественном расслабленном состоянии, и не натягивайте его. Необходимо зарезервировать определенный контур обслуживания, чтобы компенсировать небольшое смещение, тепловое расширение и сжатие во время работы машины.

Подключение и защита

Подключите TQ412 к EA402

Совместите вилку встроенного кабеля TQ412 с розеткой на начальном конце удлинительного кабеля EA402.

Затягивайте его вручную до тех пор, пока не услышите или не почувствуете щелчок при фиксации. Категорически запрещается затягивать с применением силы, чтобы не повредить прецизионный самоблокирующийся микрокоаксиальный разъем.

Установите защиту соединения IP 172:

Наденьте две половины корпуса IP 172 на уже соединенные соединения.

Проверьте уплотнительное кольцо, чтобы убедиться, что внутреннее резиновое уплотнительное кольцо не повреждено и правильно расположено.

С помощью подходящей отвертки равномерно и по диагонали затяните винты на корпусе, пока обе половины корпуса не будут полностью закрыты. Этот шаг является ключом к тому, чтобы точка подключения достигла уровня защиты IP.

Включение системы и проверка

Подключите IQS900 и прикрепите другой конец удлинительного кабеля EA402 к формирователю сигнала IQS900.

Включите IQS900.

Прочитайте вывод

Измерьте выходное напряжение или ток IQS900.

Проверка: выходное значение должно находиться в пределах нормального диапазона, что указывает на то, что вся цепочка измерений работает правильно. Если выходной сигнал превышает диапазон, система выдаст ток неисправности, который необходимо немедленно исследовать.

Ежедневное обслуживание и устранение неполадок

Необходимо проводить регулярные проверки для визуальной проверки шланга из нержавеющей стали TQ412, защиты IP 172 и пути прокладки EA402 на предмет каких-либо новых физических повреждений, коррозии или признаков ослабления.

Для очистки используйте чистую мягкую ткань, чтобы вытереть масляные пятна или пыль с кончика зонда и поверхности шланга. Не используйте органические растворители.

Обработка общих неисправностей

В случае потери сигнала или неисправности сначала проверьте, не ослаблен ли разъем IP 172 и не корродирован ли он. Вставьте снова и убедитесь, что он заблокирован.

Если шланг частично сплющен, но повреждение не является серьезным и не затрагивает внутренние кабели, его можно продолжать наблюдать. Если внутренний кабель поврежден, необходимо заменить весь датчик TQ412.

Просто отключите IP 172 и замените его новым 4-метровым удлинителем EA402. Нет необходимости разбирать уже установленный датчик, что значительно сокращает время обслуживания.
