TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

Обзор продукта

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 — это бесконтактный датчик приближения из линейки виброметров, специально разработанный для высокоточного измерения относительного смещения, вибрации и положения во вращающихся машинах. В сочетании с регулятором сигнала IQS900 и удлинителем EA402 он является частью системы калибровочных измерений. Эта система широко применяется в ключевых областях энергетики, нефти и газа, а также в промышленности для механической защиты и мониторинга состояния.

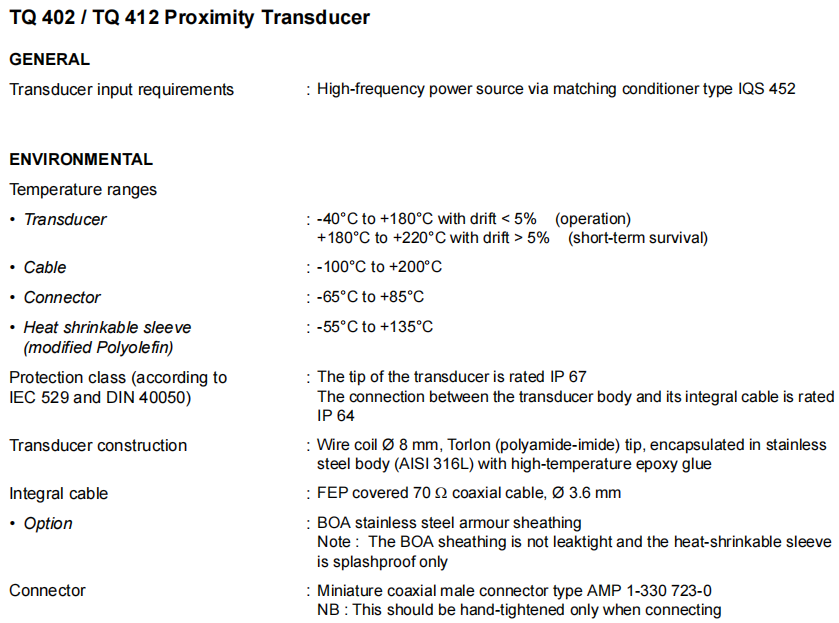

Технические характеристики и параметры продукта

Номер заказа      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             Стандартная среда (невзрывоопасная зона)

B1             М10 × 1 метрическая резьба

C075         Длина автомобиля = 75 миллиметров

D000         Длина без резьбы = 0 миллиметров

G050         Длина шланга = 0,5 м.

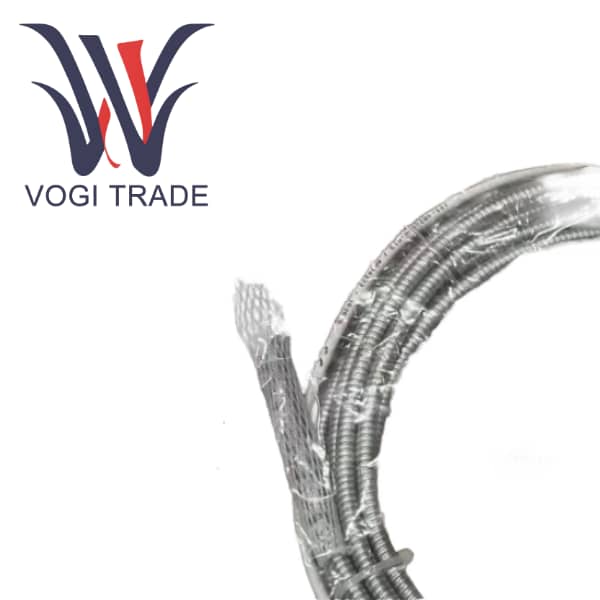

F2             Дополнительная защита = гибкий шланг из нержавеющей стали с оболочкой из FEP

G050         Длина шланга = 0,5 м.

H05           Общая длина системы = 5 метров.

Основные характеристики

Принцип измерения                  Вихретоковый ток

Диапазон измерения                     2 мм или 4 мм                      в зависимости от конфигурации IQS900

Чувствительность                                   8 мВ/мкм или 4 мВ/мкм             выходное напряжение

                                                 2,5 мкА/мкм или 1,25 мкА/мкм         токовый выход

Частотная характеристика                    от постоянного тока до 20 кГц                            -3 дБ

Рабочая температура                от -40°C до +180°C                    Кратковременная температура выживания до +220°C

Линейность                                    См. кривую производительности      на стр. 8–9.

Степень защиты                        IP68                                    наконечником датчика и кабелем

Разъем                                 самоблокирующийся микрокоаксиальный

Функциональные особенности продукта

Бесконтактное высокоточное измерение на основе вихретокового принципа.

Основная технология основана на принципе электромагнитной индукции. Катушка внутри зонда датчика генерирует высокочастотное электромагнитное поле. При приближении к металлической цели на поверхности цели индуцируются вихревые токи, тем самым влияя на сопротивление катушки. Это изменение импеданса измеряется формирователем сигнала IQS900 и линейно преобразуется в сигнал напряжения или тока, пропорциональный зазору.

Основное преимущество заключается в его полной бесконтактной природе, что позволяет избежать трения и износа испытуемой детали и имеет бесконечно длительный теоретический срок службы. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 особенно подходит для измерения вибрации и смещения высокоскоростных вращающихся машин без создания дополнительной нагрузки или износа рабочего оборудования.

Выдающаяся экологическая адаптируемость и надежность

Сверхширокий диапазон рабочих температур позволяет корпусу датчика работать в диапазоне температур от -40°C до +180°C, а также кратковременно выдерживать температуру до 220°C. Это позволяет устанавливать датчики приближения непосредственно рядом с высокотемпературными компонентами, такими как паровые и газовые турбины, без необходимости использования сложных систем охлаждения.

Прочная физическая конструкция включает головку зонда, изготовленную из материала Torlon® (полиамидимид), высокоэффективного конструкционного пластика с чрезвычайно высокой механической прочностью, износостойкостью и устойчивостью к высоким температурам. Корпус изготовлен из нержавеющей стали AISI 316L, обеспечивающей превосходную коррозионную стойкость.

Мощная защита достигается за счет головки датчика и встроенного кабеля, достигающего уровня защиты IP68, который полностью пыленепроницаем и может быть погружен в воду на длительное время. Он может справиться с суровыми промышленными условиями, такими как влага, масляные пятна и пыль. Дополнительный гибкий шланг из нержавеющей стали с оболочкой из FEP для TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 обеспечивает дополнительную защиту от ударов, давления, царапин и химической коррозии.
