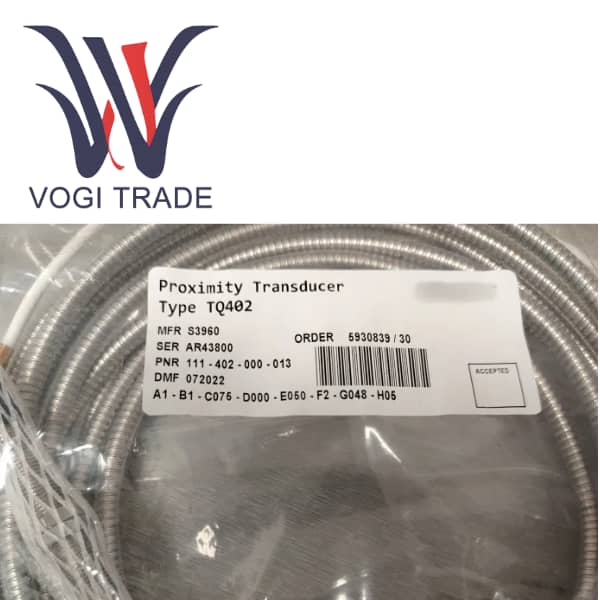

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

Обзор продукта

TQ402 — это высокопроизводительный бесконтактный вихретоковый датчик смещения из линейки Vibra-Meter компании Meggit. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 является основным измерительным компонентом систем защиты машин (MMS) и мониторинга состояния (CMS), специально разработанным для точного измерения радиальной вибрации и осевого смещения валов вращающихся машин, таких как паровые турбины, компрессоры и насосы.

Этот конкретный номер заказа определяет конфигурацию датчика, подходящую для стандартных промышленных условий, с корпусом средней длины и встроенным кабелем длиной 5 метров. Эта конфигурация не имеет внешнего защитного шланга, что означает, что она наиболее подходит для установки в средах, где кабели датчиков могут быть полностью защищены (например, через кабелепроводы или кабельные лотки), и это экономичное и эффективное решение. В сочетании с формирователем сигнала IQS900 он образует полную калиброванную измерительную цепь, известную своей высокой надежностью и точностью.

Характеристики и параметры продукта

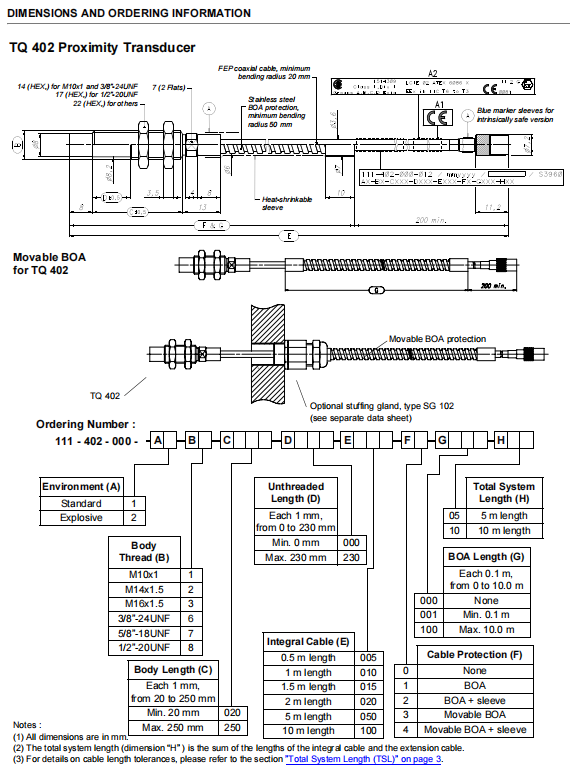

Подробный анализ конфигурации номера заказа

A1                   Экологические стандарты – применимы к неопасным зонам, а именно к общепромышленным средам.

B1                   Резьба корпуса — метрическая резьба M10 x 1, которая является наиболее универсальным и распространенным установочным размером во всем мире, что упрощает приобретение и установку.

C042               Длина корпуса - 42 мм. Эта более короткая длина корпуса идеально подходит для использования в ситуациях с ограниченным пространством для установки, например, когда установочная бобышка относительно неглубокая.

Степень защиты                         IP68 (головка датчика и встроенный участок кабеля).

E050               Длина встроенного кабеля - 5,0 метров. Такая длина позволяет датчику иметь достаточную гибкость проводки без немедленного использования удлинительных кабелей, что позволяет подключать его от распределительной коробки устройства к формирователю сигнала на большем расстоянии.

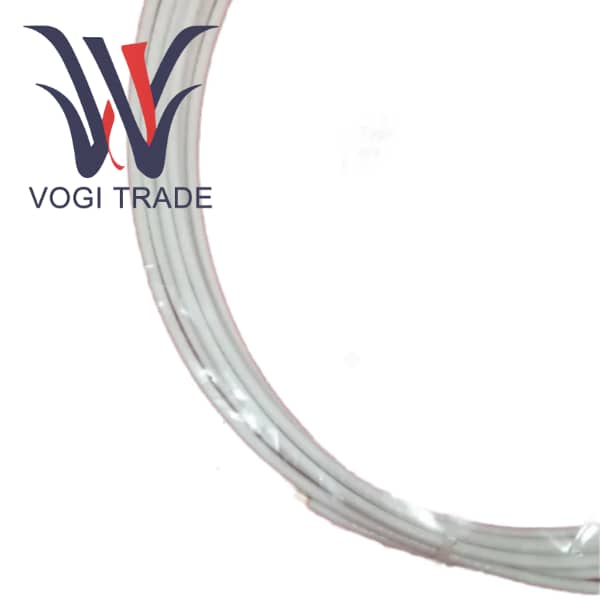

F0                  Дополнительная защита — нет. Кабель представляет собой стандартный коаксиальный кабель с покрытием из FEP без гибких металлических шлангов из нержавеющей стали или дополнительных оболочек.

G000               Длина гибкого шланга - 0 метров, что подтверждает незащищенность шланга.

H05                Общая длина системы - 5 метров. Оно указывает на то, что общая длина этой измерительной цепочки составляет 5 метров, и используется только встроенный кабель, идущий в комплекте с датчиком.

Ключевые характеристики и физические параметры

Принцип измерения                 Эффект вихревых токов

Сенсорный зонд                              от -40°C до +180°C

Чувствительность

Выходное напряжение                             8 мВ/мкм (соответствует диапазону 2 мм) или 4 мВ/мкм (соответствует диапазону 4 мм)

111-402-000-013 А1-Б1-С042-Д000-Э050-Ф0-Г000-Х10

Рабочая температура

Сенсорный зонд                              от -40°C до +180°C

Кабели и разъемы                 от -40°C до +120°C

Линейность                                    См. кривые производительности на страницах 8–9 технических данных. Типичная ошибка в линейном диапазоне чрезвычайно мала.

Степень защиты                         IP68 (головка датчика и встроенный участок кабеля).

Разъем                                  Самоблокирующийся микрокоаксиальный разъем.

Материал мишени                           Магнитопроводящая сталь. Стандартным калибровочным материалом является сталь, эквивалентная VCL 140/AISI 4140.

Функциональные особенности продукта

Расширенные функции системной интеграции и диагностики (достигаемые с помощью IQS900)

Компоненты полностью взаимозаменяемы. Кабели TQ402, EA402 и формирователь сигнала IQS900 откалиброваны как интегрированная система. При повреждении какого-либо компонента ту же деталь модели можно заменить напрямую без повторной калибровки всей системы, что значительно упрощает процесс обслуживания и снижает затраты на складские запасы.

Когда IQS900 оснащен функцией диагностики (опция заказа C2), система может контролировать катушку датчика, целостность кабеля, состояние подключения и исправность самого кондиционера в режиме реального времени. При обнаружении проблемы (например, обрыва цепи или короткого замыкания) в систему мониторинга немедленно будет отправлен сигнал тревоги путем выдачи сигнала тока или напряжения за пределы нормального диапазона (например, >-15,5 мА или <-20,5 мА), что обеспечивает профилактическое обслуживание.

IQS900 с диагностикой уровня полноты безопасности (SIL) разработан в соответствии со стандартами SIL 2 (IEC 61508) и может использоваться непосредственно в системах, связанных с безопасностью, как часть защиты оборудования, помогающей предотвратить катастрофические сбои.

Выдающиеся электрические характеристики

Широкий частотный диапазон от постоянного тока до 20 кГц (-3 дБ) позволяет TQ402 не только измерять медленно меняющиеся смещения (например, осевое положение), но и точно фиксировать вибрации, вызванные несоосностью, дисбалансом, зацеплением шестерен и т. д. в высокоскоростном вращающемся оборудовании, обеспечивая богатые данные для диагностики неисправностей.

Высокое соотношение сигнал/шум и защита от помех. Оптимизированная конструкция схемы и технология экранирования в сочетании с улучшенной электромагнитной совместимостью (ЭМС) IQS900 обеспечивают вывод стабильных и малошумящих сигналов даже в сложных промышленных электромагнитных условиях.

Гибкий выход и источник питания поддерживают 2-проводной токовый выход (петля 4–20 мА, надежная защита от помех, подходит для удаленной передачи) и 3-проводной выход напряжения (хороший динамический отклик, подходит для измерения высокочастотной вибрации) и могут быть напрямую совместимы с основными системами мониторинга, такими как VM600 и VibroSmart.
