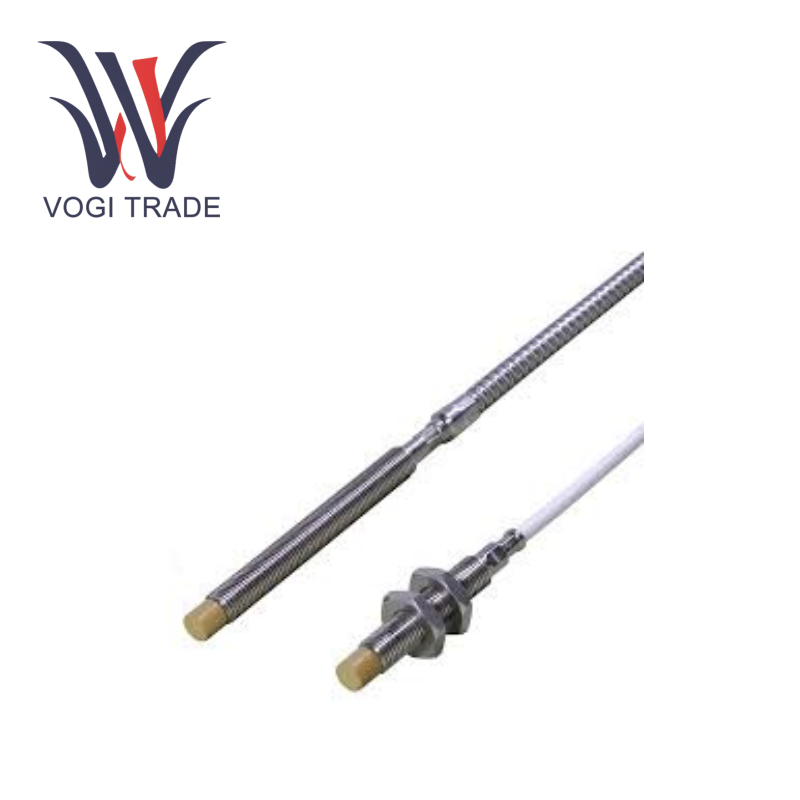

TQ401 111-401-013 A2-B6-C051-D0-E010-F0-G-H10

Основные параметры

Производительность измерения: диапазон 0,2 ~ 2,2 мм, линейная ошибка ≤ ± 1% Полный диапазон (см. Кривую производительности)

Двойной режим необязательно:

-Выход напряжения: -1,6 В ~ -17,6 В (импеданс 500 Ом)

-Текущий выход: -15,5 ~ -20,5 мА (2-проводка)

Динамический отклик: DC ~ 20 кГц (-3 дБ), может захватить механические переходные процессы на уровне 10 мкс.

Рабочая температура: -40 ℃ ~+180 ℃ (Краткосрочная температурная сопротивление 220 ℃), защита IP68 (зонд), сопротивление вибрации 5 г/15 г шокового сопротивления

Общая длина 10 метров (1 млн. Основной кабель + удлинитель 9 м), подпорное напряжение/выходное переключение тока

Сертификация безопасности, защищенная от взрыва

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10 может быть развернут в условиях высокого риска, таких как нефтяные и газовые платформы и химические установки в зоне 0 без дополнительной защитной оболочки

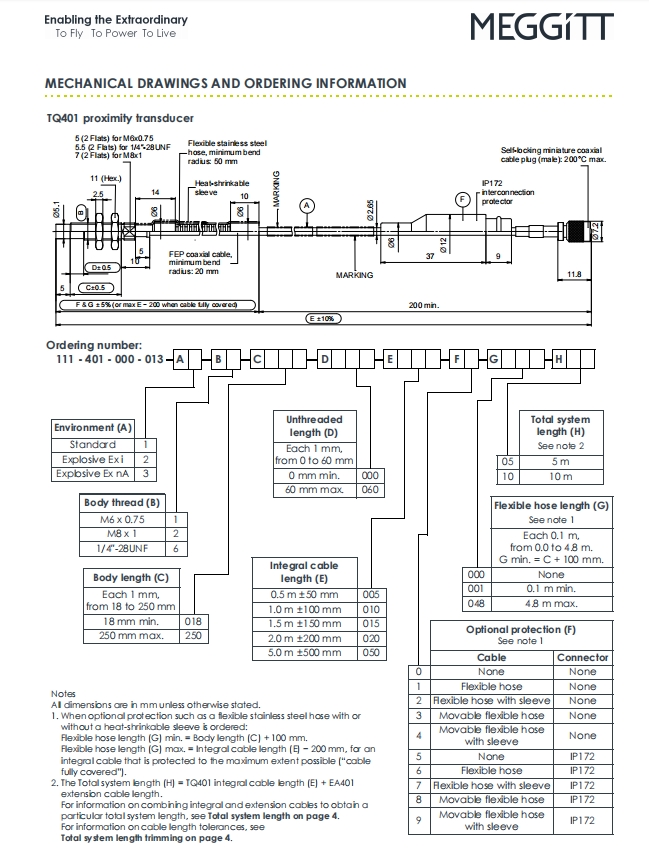

Структурный дизайн

Ядро зонда: 5 мм инкапсулированная капсула с полиамидом полиамида полиамида, устойчивая к химической коррозии и механическому износу

Система подключения: самозащитный микроу коаксиальный разъем (ручная ручная нагрузка для предотвращения ослабления), 316L раковина из нержавеющей стали, устойчивая к коррозии с распылением солевого распыления

Конфигурация кабеля: экранированный коаксиальный кабель FEP (∅3,6 мм), без дополнительной оболочки (опция F0) для упрощения установки

Кондиционер сигнала: корпус сплавного сплава алюминиевого сплава, поддерживает установку DIN Rail (адаптер MA130.

Технические преимущества

1. Внутренне безопасный дизайн

Единственный в мире вихревый зонд, покрывающий зону 0, взрывные среды, TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10, может быть непосредственно подключен к системе мониторинга VM600 без обеспечения барьеры.

2. Широкий диапазон температур и высокая стабильность

Технология температурной компенсации обеспечивает дрейф <5% в диапазоне -40 ℃ ~ 180 ℃ и надежные данные в условиях чрезвычайных рабочих мест.

3. Полная система взаимозаменяемой

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10 полностью взаимозаменяется с кондиционером сигнала IQS450, снижая затраты на запасные части и сложность технического обслуживания.

4. Противоположность

Высокочастотная реакция 20 кГц, наложенная на защиту короткого замыкания, отсутствие искажения сигнала в сильной среде электромагнитного поля.

Типичные сценарии применения

Защита от осевого смещения газовых турбин на оффшорных платформах

Мониторинг вибрации центробежных компрессоров в химических растениях (уровень безопасности SIL2)

Анализ качания турбин на гидроэнергетических станциях в реальном времени
