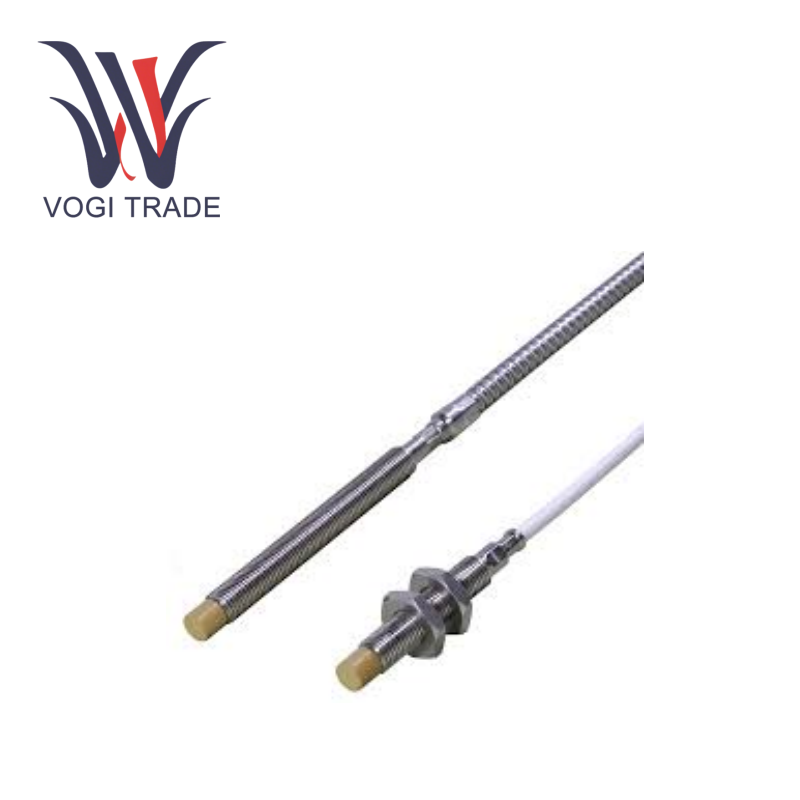

TQ401 111-401-013-A2-B6-C030-D000-E015-F5-G-H10

Конфигурация основной конфигурации

Тип: вихревой ток без контакта датчик смещения

Передатчик сигнала: IQS450

Общая длина системы: 10 метров

Кабель зонда: 1,5 метра (вариант E015)

Удлинительный кабель: 8,5 метра (EA401 удлинитель требуется для удовлетворения минимального 8,5 -метрового требования)

Параметры вывода: выход напряжения (опция B6, соответствующий -1,6 В -17,6 В)

Сертификация, защищенная от взрыва: ex IA IIC T6 по своей природе (вариант A2, подходит для зоны 0/1/2)

Поток зонда: метрика M10 × 1 (опция C030)

Защита зонда: нет дополнительной защиты (вариант F5)

Ключевые параметры

Принцип измерения: измерение бесконтактного перемещения вихревого тока

Диапазон: 0,2–2,2 мм (линейный диапазон)

Чувствительность: 8 мВ/мкм (режим выходного напряжения)

Частотная характеристика: DC-20 кГц (-3 дБ)

Линейность: ≤ ± 0,5% (полная масштаба, стандартная калибровка)

Целевой материал: VCL 140 сталь (эквивалент AISI 4140 и т. Д.)

Устойчивость к температуре зонда: от -40 ° C до +180 ° C (долгое время)

+220 ° C (краткосрочная выживаемость)

Устойчивость к температуре передатчика: от -35 ° C до +85 ° C

Уровень защиты зонда: IP68 (голова)

Системная сертификация: atex/iecex/csa/kgs/rosstandard

Сценарии приложения

Мониторинг вибрации вибрации вала вращающегося механизма (паровые турбины, компрессоры, насосы и т. Д.)

Измерение осевого смещения и зазора

Опасные зоны (сертификация в зависимости от взрыва)

Совместим с системой мониторинга VM600/VIBROSMART

Другие инструкции

Требования к калибровке: калибровка со стальной мишенью VCL 140 требуется в среде 23 ° C ± 5 ° C. Конфигурация кабеля: общая длина 10 метров достигается путем объединения зонда -кабеля (1,5 метра) + удлинительного кабеля (8,5 метра).

Взаимодействие: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 Все компоненты системы (зонд, кабель, передатчик) взаимозаменяемы.
