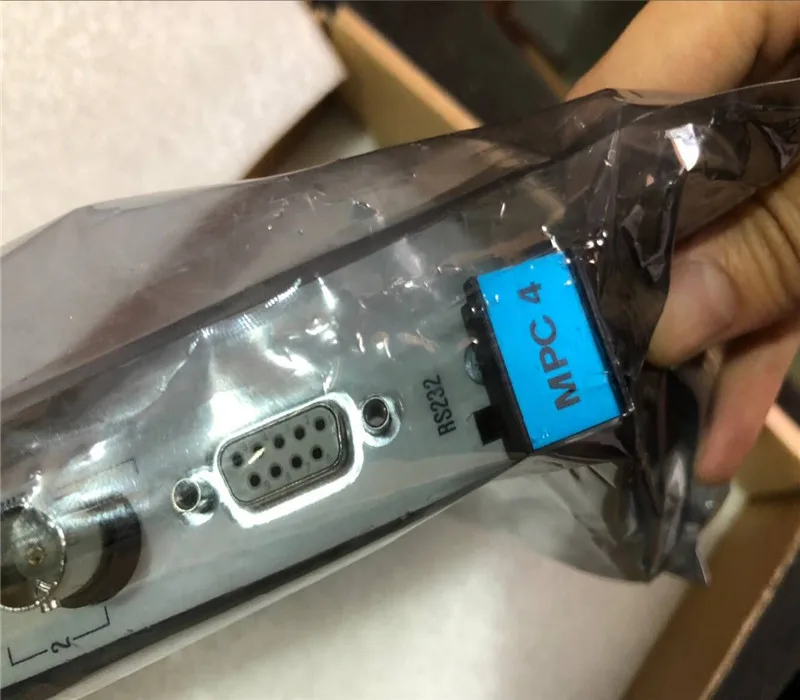

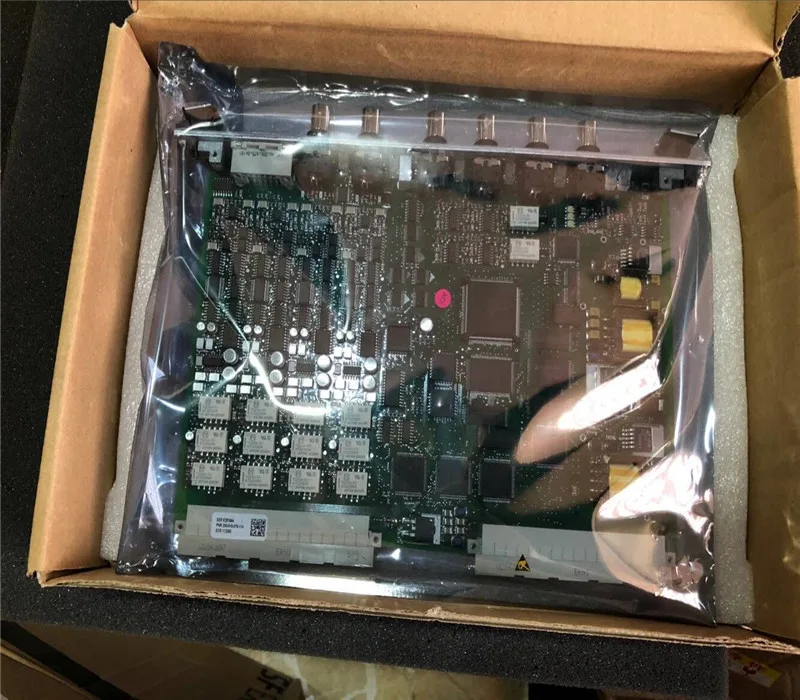

MPC4 200-510-076-114

Карта MPC4

Карта защиты механизма MPC4 200-510-076-114 является сердцем системы защиты машин (MPS). Эта очень гибкая карта измеряет и контролирует до 4 динамических входов сигнала и одновременно до 2 скоростных входов.

Входные данные динамического сигнала полностью программируются и могут быть настроены для получения ускорения, скорости, смещения (близости) и других сигналов типа. Он также способен измерять дополнительные физические меры на борту, такие как выбранная относительная и общая вибрация, SMAX, эксцентриситет, позиция тяги, абсолютное и дифференциальное расширение корпуса, смещение и динамическое давление.

Цифровая обработка состоит из фильтрации, интеграции или дифференцировки (при необходимости), выпрямления (среднеквадратичного значения, среднего значения, истинного пика или истинного пика), отслеживания порядка (амплитуда и фазы) и измерения датчика для целевого воздушного отверстия.

Входы тахометра позволяют подключать сигналы всех типов датчиков скорости, таких как зонды близости, датчики магнитного импульса или TTL и т. Д. Также возможны соотношения дробных тах.

Настройка находится в метрических или имперских единицах. Установка оповещения и опасности является полностью программируемой, а также задержкой времени тревоги, гистерезисом и фиксацией. Пороги оповещения и опасности также могут быть изменены как функция скорости или другой внешней информации.

Вывод цифрового уровня тревоги (внутри Ioc4tВход/выходная карта) предоставляется для каждого уровня тревоги. Эти сигналы тревоги могут использоваться для управления четырьмя локальными реле на карте IOC4T и/или могут быть маршрутированы через шину необработанной автобусы или открытого коллекционера (OC) для управления реле на дополнительных картах реле (RLC16 или IRC4 и т. Д.).

Обработанные сигналы вибрации и скорости (динамических) присутствуют в задней части рамы (передняя панель IOC4T) в качестве аналоговых выходных сигналов. Поставляются сигналы напряжения (от 0 до 10 В) и тока (от 4 до 20 мА).
