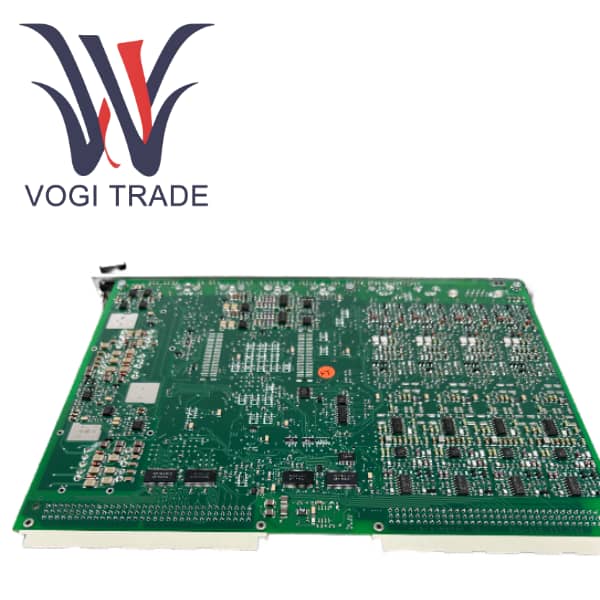

МРС4 200-510-070-113

Характеристика продукта

MPC4 (модель: 200-510-070-113) является основным процессором системы механической защиты серии VM600 в линейке продуктов VM. Это мощная плата механической защиты, постоянно работающая в режиме онлайн, которая использует передовую технологию цифровой обработки сигналов и используется для мониторинга и защиты критического вращающегося оборудования в реальном времени.

Эта модель относится к ранней аппаратной версии «стандартной» версии (аппаратная версия 113) и является одной из самых классических и широко используемых одиночных карт в системе VM600. Его необходимо использовать вместе с платой ввода/вывода IOC4T, чтобы совместно сформировать полноценный канал мониторинга. Основная функция MPC4 200-510-070-113 заключается в одновременной обработке четырех динамических сигналов (таких как вибрация и смещение) и двух ключевых сигналов (скорость вращения), а с помощью программируемых значений настроек сигнализации карта защиты оборудования оперативно выдает сигналы тревоги или отключения при неисправности оборудования, предотвращая его повреждение.

Характеристики и параметры продукта

Тип продукта                                         Карта механической защиты MPC4 (стандартная версия)

Версия оборудования                                  113 (ранняя версия, подробности см. в следующем описании)

Требования соответствия                          должны использоваться вместе с платой ввода/вывода IOC4T.

Динамический входной сигнал

Количество каналов                               4

Тип входа                                             Напряжение (от 0 до ±20 В постоянного тока) или ток (от 0 до ±25 мА)

Входное сопротивление                                    200 кОм

Диапазон частот                                   от постоянного тока до 60 кГц (-3 дБ, при совместном использовании шины Raw)

Диапазон частот переменного тока (обработка)              от 0,1 Гц до 10 кГц

Коэффициент подавления синфазного сигнала (CMRR)      >60 дБ при 50 Гц

Перекрестные помехи                                                -72 дБ

Входной сигнал ключа

Количество каналов                                2

Диапазон входного напряжения                                от 0,4 до 500 В (размах)

Диапазон скоростей вращения                           от 0,016 Гц до 50 кГц (вход); От 1 до 65 535 об/мин (после обработки)

Режим триггера                                          Запуск по порогу нарастающего/спадающего фронта сигнала

Буферизованный вывод

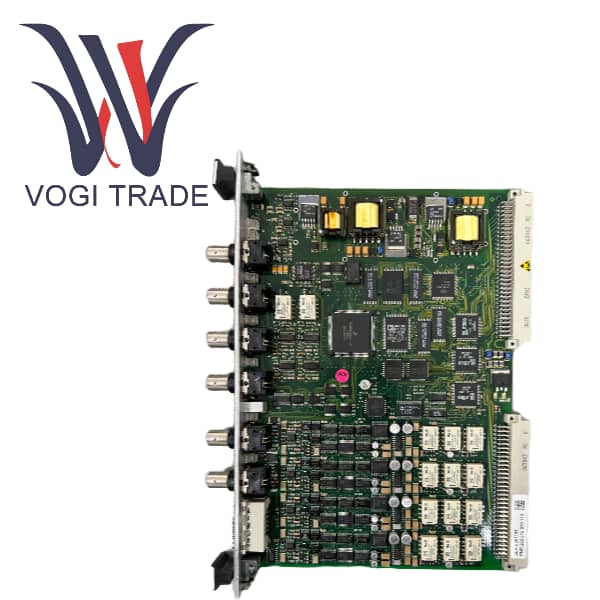

«Оригинальный» выход динамического сигнала               4 интерфейса BNC на передней панели

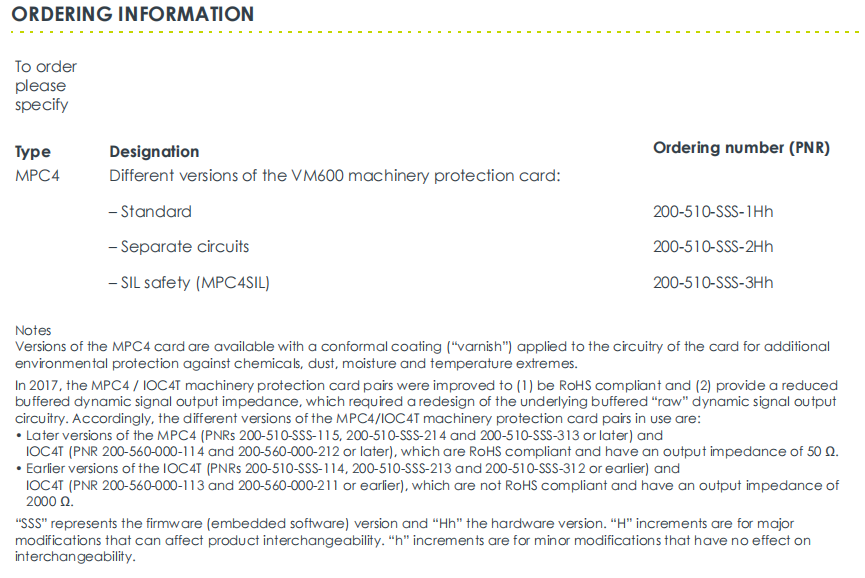

Выходное сопротивление                                  2000 Ом (особенность ранней версии, 50 Ом в новой версии)

Диапазон частот                                    от постоянного тока до 40 кГц (-3 дБ)

Применимый отраслевой охват

Мониторинг вибрации вала, вибрации подшипников, эксцентриситета, ключевой фазы и смещения газовых турбин, паровых турбин, водяных турбин и ветряных генераторов в энергетике.

Комплексная защита трубопроводных компрессоров нефти и газа, турбин морских платформ, насосных агрегатов и газовых турбин.

Системы защиты для крупного высокоскоростного вращающегося оборудования в промышленном производстве, такого как турбонагнетатели, центробежные компрессоры и большие двигатели.

Традиционная промышленная модернизация и техническое обслуживание проводятся в виде запасных частей для существующего большого количества находящихся в эксплуатации систем VM600.
