МРС4 200-510-070-112

Обзор продукта

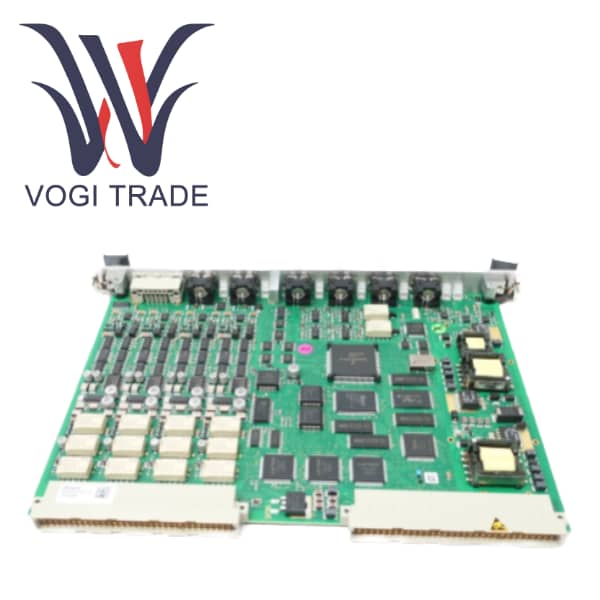

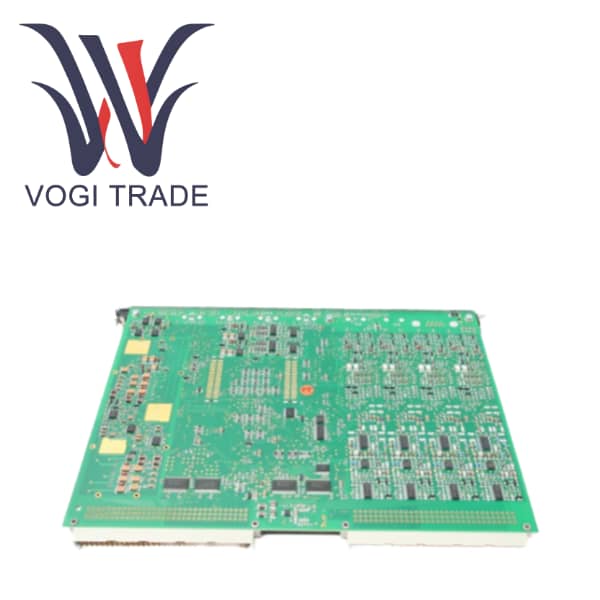

MPC4 200-510-070-112 — это высокопроизводительная плата непрерывной механической защиты в режиме онлайн из линейки измерителей вибрации Meget. Карта защиты оборудования служит центральным процессорным элементом в системе механической защиты (MPS) серии VM600, используемой для мониторинга и защиты критического вращающегося оборудования в режиме реального времени в суровых промышленных условиях.

Модель декодирования предоставляет ключевую информацию:

200-510: основной номер детали серии карт MPC4.

070: Идентификатор версии прошивки/программного обеспечения.

1: указывает на «стандартную» версию, обеспечивающую все функции.

12: указывает версию оборудования. Это ранняя переработанная версия карты, которая содержит конкретные технические особенности, изложенные в спецификациях.

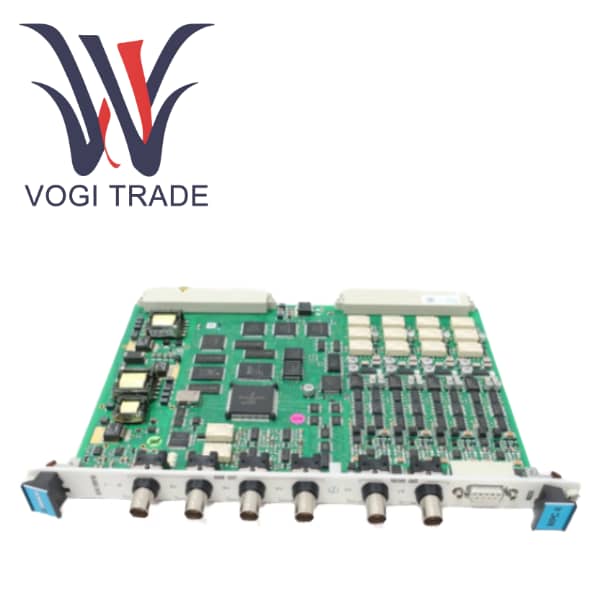

Выход                                                                                                               4 динамическими и 2 тахометрических канала можно подключить через разъем BNC на передней панели

Технические характеристики и параметры

Тип продукта                                        Карта механической защиты MPC4 (стандартная версия, аппаратная версия 12)

Форма                                                  Модуль высотой 6U и шириной 20 мм, подходит для стоек серии VM600.

Системные требования                              200-510-070-112 должно использоваться в качестве пары карт с совместимой картой ввода/вывода IOC4T.

Динамический входной сигнал

Каналы                                              4 независимых программируемых канала

Тип входа                                                       Напряжение (от 0 до ±20 В постоянного тока) или ток (от 0 до ±25 мА)

Входное сопротивление                                     200 кОм

Диапазон частот переменного тока (обработка)             от 0,1 Гц до 10 кГц (не интегрированный); От 2,5 Гц до 10 кГц (встроенный)

Коэффициент подавления синфазного сигнала (CMRR)     > 60 дБ при 50 Гц

Перекрестные помехи                                               -72 дБ, обеспечьте разделение каналов

Тахометр/Вход скорости

Канал                                                                                    2 выделенных канала

Диапазон входного напряжения                               от 0,4 до 500 В (размах)

Диапазон скоростей                                                                                           от 1 до 65 535 об/мин (классифицируется по зубьям импульсной шестерни)

Триггер                                                 Настраиваемое обнаружение нарастающего/спадающего фронта

Буферизировать «исходный» выходной сигнал

Выход                                                                                                               4 динамическими и 2 тахометрических канала можно подключить через разъем BNC на передней панели

Выходное сопротивление                                2000 Ом (ключевая особенность этой ранней аппаратной версии.) Позже измененной функцией было сопротивление 50 Ом.

Частотная характеристика                              от постоянного тока до 40 кГц (-3 дБ)

Питание датчика

Выходное напряжение                                     + 27,2 В, -27,2 В, + 15,0 В (±5 %, максимальное значение) на 25 мА

Токовый выход                                     4 мА для датчиков контурного питания

Функция обработки сигналов тревоги

Широкополосная обработка                              Настраиваемые фильтры верхних, нижних и полосовых частот с наклоном от 6 до 60 дБ на октаву

Узкополосная обработка (отслеживание заказов)     Отслеживание заказов 1/3X, 1/2X, 1X, 2X, 3X, 4X с фильтром с постоянной добротностью (Q=28)

Настройки сигналов тревоги                                         Полностью программируемые значения настроек сигналов тревоги и опасности для каждого канала с регулируемой задержкой, задержкой и блокировкой

Адаптивный мониторинг                                 Уровни сигналов тревоги можно масштабировать в зависимости от скорости машины или других внешних параметров.

Система OK                                                Непрерывно контролирует обрывы цепей, короткие замыкания и другие неисправности по всей измерительной цепочке (датчики и кабели)

Защита окружающей среды и сертификация

Рабочая температура                             от -25℃ до +65℃.

Сертификаты                                                   сертификацией CE, сертификацией EAC. Соответствует IEC/EN 61000-6-2/4 (ЭМС) и IEC/EN 61010-1 (электрическая безопасность).

Соответствует стандартам RoHS               Эта ранняя версия оборудования не соответствует стандартам RoHS.

Функциональная безопасность                                   MPC4 «Стандартная» версия сертифицирована по SIL 1 (IEC 61508) и PL c (ISO 13849-1), хотя некоторые функции (тахометр, отслеживание) исключены из этой сертификации приложений безопасности.

Связь и настройка

Интерфейс конфигурации                           Интерфейс RS-232 на передней панели или шина VME (требуется Ethernet-соединение контроллера стойки CPLix)

Программное обеспечение для настройки                           Программное обеспечение VM600 MP8x
