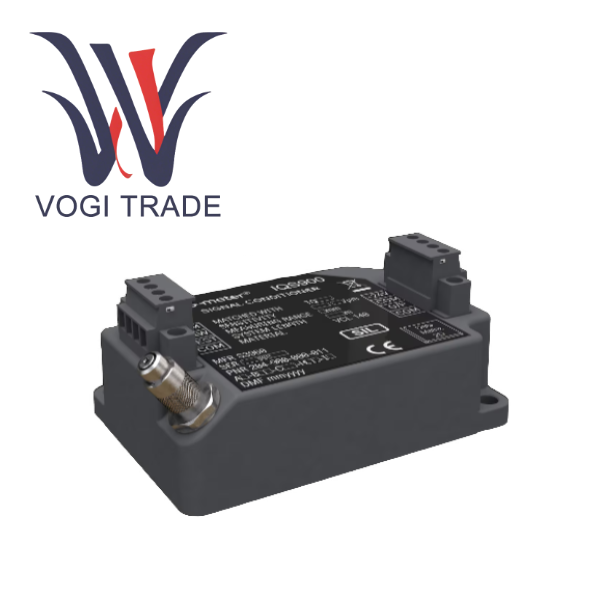

Бренд: Вибро-МетрОписание: формирователь сигналаСостояние: НовоеГарантия: 1 годКол-во инвентаря: 1Срок оплаты: Т/ТПорт доставки: СямэньIQS900 204-900-000-011 A1-B23-C1-H05-I0 предназначен для работы с виброизмерительными датчиками приближения TQ, то есть бесконтактными датчиками приближения/измерительными цепями, работающими на вихретоковом принципе.
| Производство |
Вибро-метр |
| Номер модели |
IQS900 |
| Номер заказа |
204-900-000-011 А1-Б23-С1-Х05-И0 |
| Каталог |
Мониторинг вибрации |
| Страна происхождения |
Швейцария |
| КОД ТН ВЭД |
8537109090 |
| Измерение |
16см*16см*12см |
| Размер упаковки |
18см*18см*15см |
| Масса |
0,8 кг |
Обзор продукта

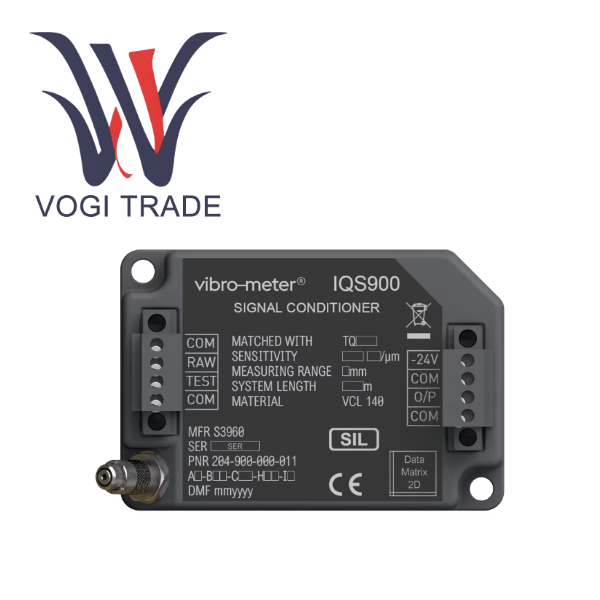

Формирователь сигнала IQS900 является основным процессором нового поколения высокопроизводительных модульных систем измерения приближения под брендом Parker Meggitt Vibra-Meter. Модель продукта 204-900-000-011 A1-B23-C1-H05-I0 представляет собой секцию обработки сигналов полной, систематически калиброванной измерительной цепи и должна использоваться в сочетании с указанными вихретоковыми датчиками (такими как TQ902/TQ912) и удлинительными кабелями (EA902). Создайте полноценную бесконтактную систему измерения смещения и вибрации.

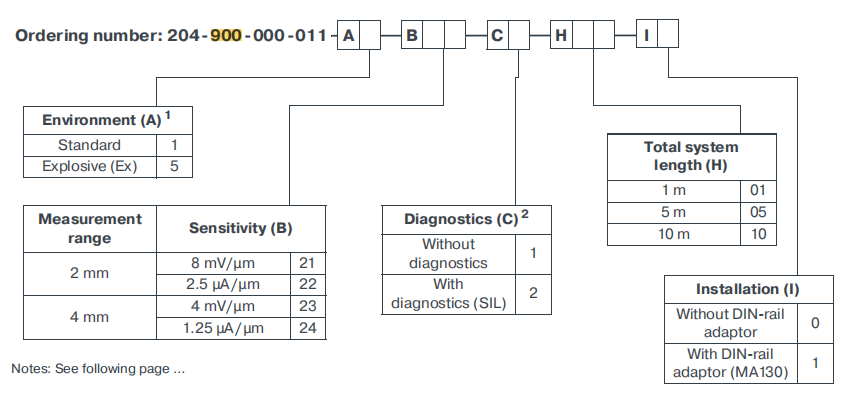

Анализ конкретной модели: 204-900-000-011 A1-B23-C1-H05-I0
A1 Экологическая версия — «Стандартный тип», подходящая для неопасных зон. Если IQS900 используется во взрывоопасной среде, следует выбрать A5 (взрывозащищенный тип).
B23 Определяет диапазон измерения и чувствительность. B23 представляет линейный диапазон измерения 4 миллиметра, с выходным сигналом в режиме напряжения и чувствительностью 4 мВ/мкм. Это означает, что на каждый 1 микрон перемещения мишени выходное напряжение меняется на 4 милливольта.
C1 Функция диагностики: «Без диагностики». Это базовая версия, не имеющая встроенных функций самопроверки датчика/кабеля и удаленной индикации.
H05 Общая длина системы составляет 5 метров. Это определяет общую длину встроенного кабеля зонда и прилагаемого к нему удлинительного кабеля для обеспечения оптимальных общих электрических характеристик системы.
I0 Способ установки — «без адаптера на DIN-рейку», то есть разделитель сигнала можно установить напрямую, используя встроенные установочные отверстия основного корпуса (2 винта M4).
Технические характеристики и параметры
Электрические и эксплуатационные параметры
| Категория параметра |
Описание спецификации |
Примечания/Условия |
| Конфигурация выхода |
выходное напряжение |
трехпроводная передача |
| Линейный диапазон измерения |
от 0,3 мм до 4,3 мм |
Соответствует полной шкале 4 мм. |
| Полномасштабный выход |
от -1,6 В до -17,6 В |
Напряжение 16В |
| Выходная чувствительность |
4 мВ/мкм |
Или 101,6 мВ/мил |
| Напряжение нулевого зазора |
-1,6 В (±5% |
Цель находится на расстоянии 0,3 мм. |
| Калибровка системы |
-17,6 В (±5%) |
Цель находится на расстоянии 4,3 мм. |
| Частотная характеристика |
от постоянного тока до 20 кГц |
-3 дБ балла |
| Выходное сопротивление |
< 100 Ом (постоянный ток |
Конструкция с низким импедансом, высокая способность вождения |
| Ошибка линейности |
Посмотреть кривую производительности |
Типичное значение находится в пределах ±10% от диапазона. |
| Температурный дрейф |
< 5% полной шкалы |
Температура окружающей среды: от -30°C до +150°C. |
| Калибровка системы |
При +23°C ±5°C, со сталью VCL 140 (1.7225) |
Для калибровки других целевых материалов могут быть предоставлены индивидуальные кривые. |
Высокая точность и широкий частотный диапазон, специально разработанные для динамического анализа.
Широкополосная обработка сигнала с плоской частотной характеристикой от постоянного тока до 20 кГц позволяет точно улавливать весь спектр сигнала — от чрезвычайно медленного смещения вала до высокоскоростной вибрации. Это имеет решающее значение для ранней диагностики механических неисправностей (например, выявления дисбаланса, смещения, дефектов подшипников и т. д. посредством спектрального анализа).
Выход с низким уровнем шума и высоким разрешением, режим выхода напряжения обеспечивает полный диапазон 16 В. В сочетании с конструкцией с высоким соотношением сигнал/шум IQS900 204-900-000-011 A1-B23-C1-H05-I0 может распознавать изменения смещения на уровне микрометра, отвечая требованиям точности мониторинга вибрации в строгих стандартах, таких как API 670.
