IQS900 204-900-000-011 A1-B21-C1-H05-I1

Обзор продукта

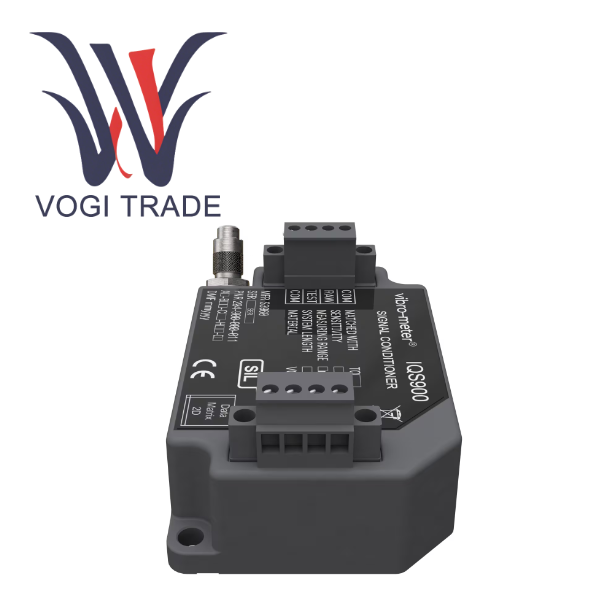

IQS900 204-900-000-011 A1-B21-C1-H05-I1 — модем точного сигнала. Основная функция заключается в управлении вихретоковыми датчиками серии TQ9xx, которые поставляются с ним, и обработке крошечных электрических сигналов, возвращаемых датчиками. Катушка на головке зонда при возбуждении генерирует высокочастотное электромагнитное поле. Когда это поле действует на проводящую металлическую цель (например, вращающийся вал), возникают вихревые токи. Небольшое изменение расстояния между мишенью и зондом приведет к изменению поля вихревых токов, что, в свою очередь, изменит импеданс катушки зонда. IQS900 точно обнаруживает и демодулирует это изменение импеданса, линейно преобразуя его в стандартизированный аналоговый выходной сигнал напряжения, который прямо и пропорционально отражает зазор между объектом и датчиком. Анализ конкретной модели (204-900-000-011 A1-B21-C1-H05-I1):

A1       Экологическая версия — «Стандартный тип», подходящая для неопасных (невзрывозащищенных) промышленных зон.

B21     Определены основные параметры производительности. B21 представляет линейный диапазон измерения 2 миллиметра, выходной сигнал в режиме напряжения и чувствительность до 8 мВ/мкм. Это означает, что на каждый 1 микрон перемещения мишени выходное напряжение изменяется на 8 милливольт, что обеспечивает чрезвычайно высокое разрешение смещения и точность измерений, что делает его особенно подходящим для мониторинга мельчайших изменений вибрации.

C1      Функция диагностики: «Без диагностики». Это экономичная базовая версия, которая не имеет встроенной функции самопроверки (BIST) и не может удаленно автоматически индицировать неисправности датчика или кабеля.

H05    Общая длина системы составляет 5 метров. Это определяет общую длину встроенного кабеля согласующего зонда и удлинительного кабеля для обеспечения оптимальных электрических характеристик и точности калибровки всей измерительной цепи.

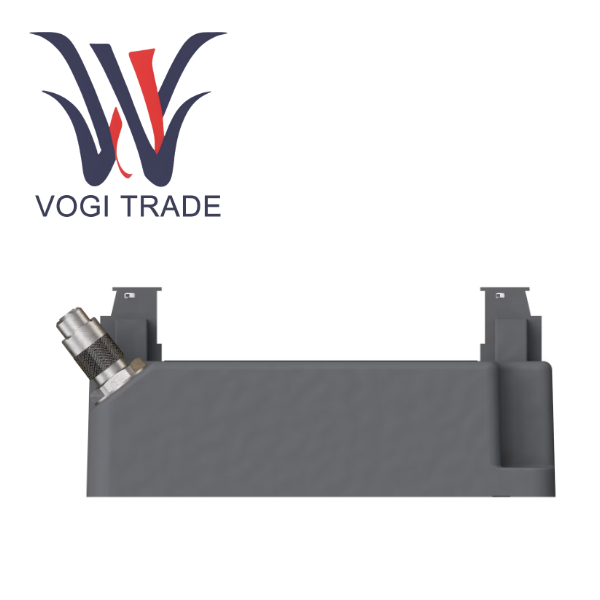

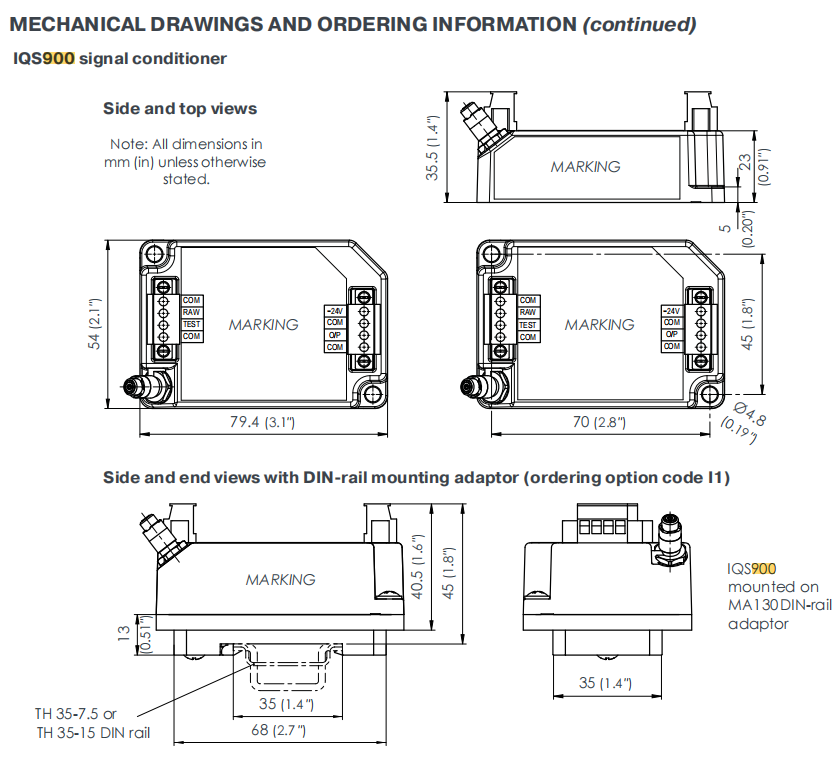

I1       Метод установки: «с адаптером для DIN-рейки». Изделие поставляется с установочным комплектом MA130, который можно установить непосредственно на стандартную DIN-рейку TH35, что значительно упрощает интеграцию и монтаж проводки внутри шкафа управления.

характеристики и параметры

Функциональные особенности продукта

Выходное напряжение с низким импедансом обеспечивает превосходную точность сигнала и совместимость системы.

Возможность управления мощной нагрузкой может быть достигнута при выходном сопротивлении постоянного тока менее 100 Ом, что позволяет легко прокладывать кабели на большие расстояния и напрямую подключаться к различным системам сбора данных, изолирующим барьерам или барьерам безопасности, не беспокоясь об затухании сигнала.

Упрощая интеграцию и модификацию системы, отличные характеристики импеданса позволяют IQS900 204-900-000-011 A1-B21-C1-H05-I1 быть совместимым с большинством изоляторов сигналов сторонних производителей или искробезопасными барьерами, представленными на рынке, с минимальными потерями сигнала (например, при подключении к изолятору с входным сопротивлением 10 кОм максимальные потери сигнала составляют всего около 1%), уменьшая сложность и стоимость системной интеграции.

Удобный интерфейс тестирования на месте облегчает быструю отладку и обслуживание.

Оригинальная точка контроля сигнала с независимой выходной клеммой RAW/COM позволяет обслуживающему персоналу непосредственно определять качество сигнала от зонда до входного конца регулятора, не прерывая основную цепь измерения, быстро обнаруживая неисправности датчика или кабеля.

Функция моделирования ТЕСТ-инжекции. Входной терминал TEST/COM поддерживает подачу известных тестовых сигналов, которые проходят через всю цепь усиления преобразователя и появляются на главном выходном терминале. Эта функция может независимо проверять, правильно ли работает сам формирователь сигнала и внутренний тракт, подключенный к системе мониторинга верхнего уровня, обеспечивая «сегментированное» обнаружение неисправностей и значительно сокращая время простоя для отладки.
