IQS452 204-452-000-011

Подробная информация о продукте

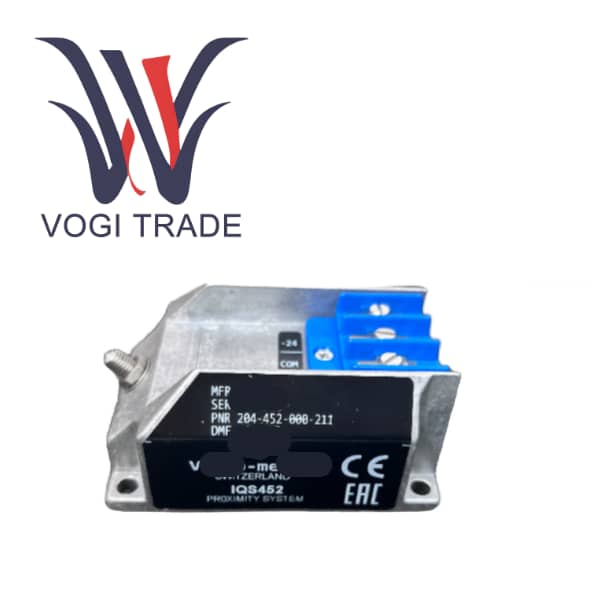

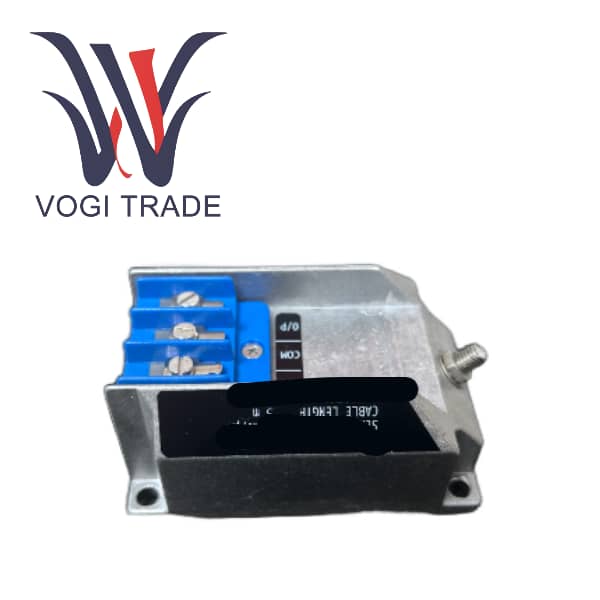

Виброметр IQS452 204-452-000-011 — высокопроизводительный формирователь сигналов, специально разработанный для использования с герметичными бесконтактными датчиками серий TQ 422 и TQ 432. Формирователь сигнала является основным компонентом единой взаимозаменяемой системы измерения приближения, используемой для мониторинга относительного смещения и вибрации в суровых промышленных условиях. Эта конфигурация модели подходит для общей длины системы 5 метров и использует двухпроводное соединение, обеспечивая выходной ток, совместимый с 4–20 мА (с чувствительностью 1,25 мкА/мкм). Основной функцией IQS452 204-452-000-011 является питание датчика вихревых токов, демодуляция высокочастотных сигналов и преобразование значений измерения зазора в надежные сигналы тока, соответствующие отраслевым стандартам, которые не подвергаются воздействию электрических шумов при передаче на большие расстояния.

Технические характеристики и параметры

Совместимость по входу             Предназначен для датчиков приближения TQ 422/TQ 432

Тип выхода                      Токовый выход, 2-проводная конфигурация

Чувствительность                          1,25 мкА/мкм (31,2 мкА/мил)

Диапазон выходного тока        при минимальном зазоре (0 мм): 15,75 мА

                                       При максимальном зазоре (4 мм): 20,75 мА

                                       Динамический диапазон: 5 мА

Требования к источнику питания         Напряжение: от -20 В до -32 В постоянного тока.

                                       Потребляемый ток: 13 ± 1 мА (максимум 25 мА)

Электрические характеристики     Выходная емкость: 1 нФ

                                       Выходная индуктивность: 100 мкГн

Частотная характеристика          от постоянного тока до 20 кГц (-3 дБ).

Условия окружающей среды       Рабочая температура: от -30°C до +70°C

                                       Температура хранения: от -40°C до +80°C.

                                       Влажность: до 95 % без конденсации.

                                       Вибрация: пиковая нагрузка 2 g (от 10 до 500 Гц)

                                       Класс защиты: IP 40

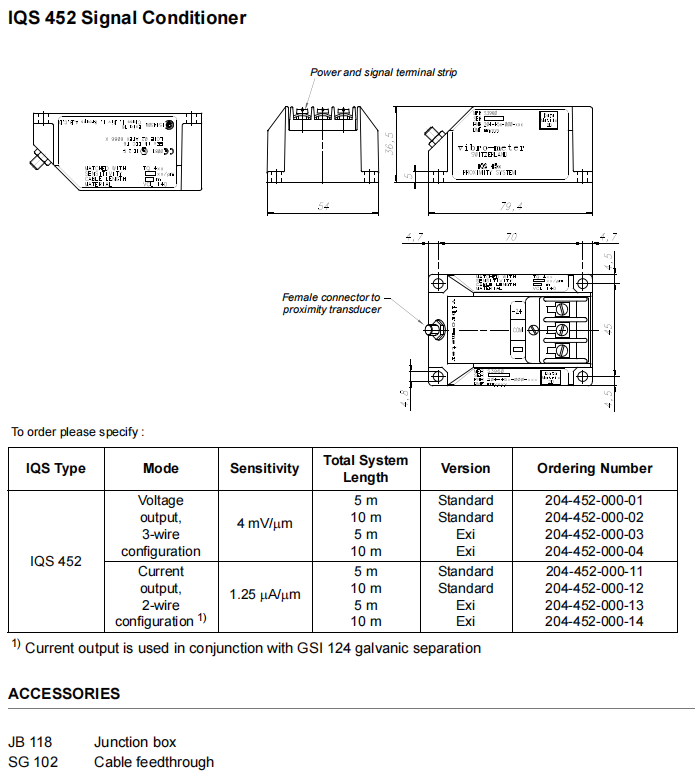

Физические характеристики      Конструкция: алюминиевый профиль, отлитый под давлением.

                                       Вес     Прибл. 140 г (Стандартная версия).

                                       Вес     Прибл. 140 г (Стандартная версия).

Особенности продукта

Выход токовой петли имеет двухпроводную систему, обладающую превосходной устойчивостью к электромагнитным помехам и затуханию сигнала, что делает его очень подходящим для кабельных соединений на большие расстояния между датчиками и системами мониторинга.

IQS452 204-452-000-011 Каждый компонент (датчик, кабель, формирователь сигнала) в системе бесконтактного измерения вибрации «Вибра-метр» взаимозаменяем и не требует отдельной калибровки, что упрощает обслуживание и управление запасными частями.

Высокочастотный (ВЧ) модулятор/демодулятор генерирует точный управляющий сигнал, необходимый датчику, и точно преобразует эффект вихревых токов в пропорциональный сигнал постоянного тока.

Прочный и долговечный промышленный дизайн имеет прочный алюминиевый корпус, обеспечивающий механическую защиту и способствующий отводу тепла, обеспечивая надежную работу даже в суровых заводских условиях.

Широкий частотный диапазон позволяет улавливать медленно меняющиеся относительные положения (например, осевое биение), а также высокочастотные вибрации до 20 кГц.

Выходная клемма оснащена функцией защиты от короткого замыкания, что повышает долговечность системы.
