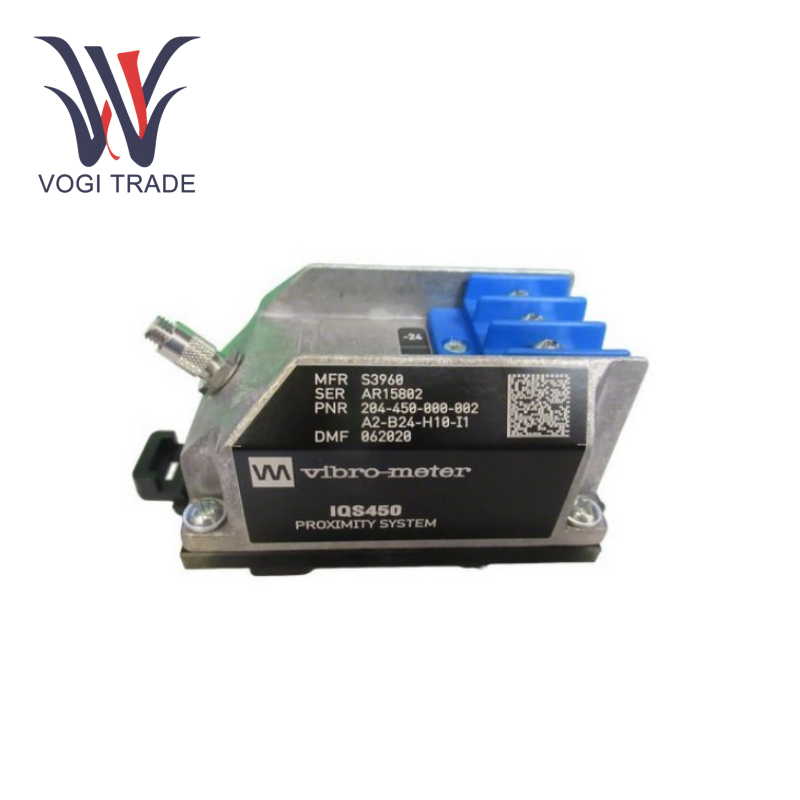

IQS450 204-450-002-A2-B12-H10-I1

CПараметры руды

Принцип измерения: неконтактное измерение смещения вихревого тока в соответствии со стандартом API 670.

Диапазон: от 0,2 мм до 2,2 мм (линейный диапазон).

Выходной сигнал (опция B12):

Выход тока: -15,5 мА (соответствует 0,2 мм) до -20,5 мА (соответствует 2,2 мм).

Динамический диапазон: 5 мА.

Чувствительность: 2,5 мкА/мкм (62,5 мкА/мил).

Частотная характеристика: DC ~ 20 кГц (-3 дБ ослабление).

Ошибка линейности: <± 1% FS (Cruve производительности на странице 5 документа для получения подробной информации).

Компонентная взаимозаменяемость: IQS450 204-450-000-002-A2-B12-H10-I1, удлинительные кабели и передатчики могут быть взаимосвязаны по желанию.

Электрические характеристики

Требования к источнику питания:

Напряжение: от -20 В до -32 В ДК (режим вывода тока).

Рабочий ток: от -15,5 млн. До -20,5 мА.

Выходной импеданс: 500 Ом.

Защита короткого замыкания: поддерживается (максимальный ток короткого замыкания 45 мА).

Выходная емкость / индуктивность: 1 нф / 100 мкм.

Механическая и конфигурация окружающей среды

Зонд (TQ401):

Материал: Torlon® Head Head + AISI 316L Оболочка из нержавеющей стали.

Диапазон температуры: от -40 ° C до +180 ° C (эксплуатация), +220 ° C (краткосрочная допуск).

Уровень защиты: IP68 (голова зонда).

Вибрация / ударная сопротивление: 5G (10-500 Гц) / 15 г (половина синусоидальной волны 11 мс).

Кабельная система (H10):

Общая длина: 10 м.

Стандартная комбинация: 1,5 м кабеля для зонда + 8,5 м удлинителя EA401.

Тип кабеля: экранированный коаксиальный кабель FEP (Ø 2,65 мм или Ø 3,6 мм).

Передатчик (IQS450):

Диапазон температуры: от -35 ° C до +85 ° C (пожалуйста, см. Кривую снижения на странице 8 документа).

Уровень защиты: IP40.

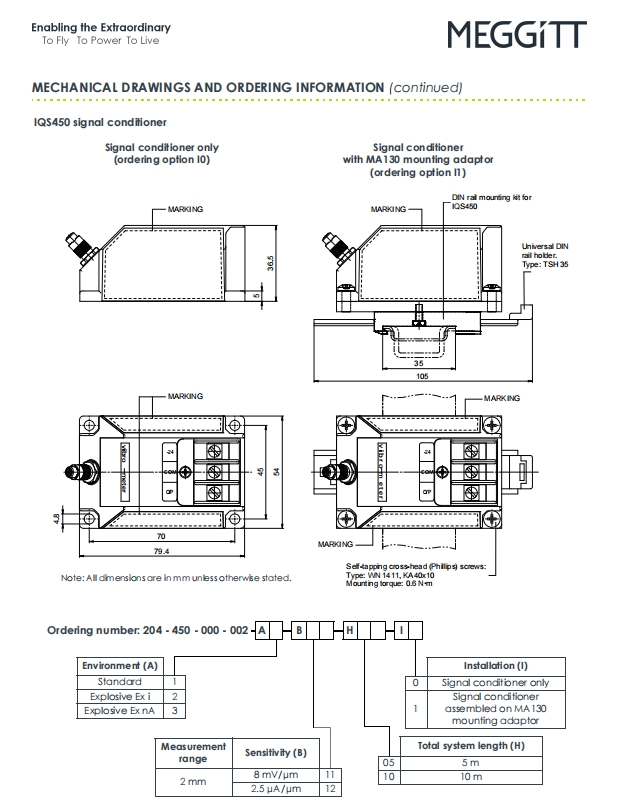

Конфигурация монтажа: содержит железнодорожный адаптер MA130 (опция I1, поддерживает DIN TH35-7.5/15 RAIL).
