IQS450 204-450-000-001 A1-B23-H10-I0

Конкретная модель 204-450-000-001-A1-B23-H10-I0, представленная на этот раз, имеет диапазон измерения 4 мм и чувствительность выходного напряжения 4 мВ/мкм. Он подходит для измерительных цепей общей длиной до 10 метров и обеспечивает надежное преобразование сигналов расстояния и вибрации для стандартных (невзрывозащищенных) промышленных сред.

Характеристики и параметры продукта

Тип продукта                                    Формирователь сигнала IQS450

Входной сигнал                                      Высокочастотный модулированный сигнал от датчика приближения серии TQ4xx

Конфигурация выхода

Тип выхода                                      Выход напряжения (3-проводная конфигурация)

Чувствительность (B23)                                4 мВ/мкм

Диапазон линейных измерений                 от 0,3 до 4,3 мм

Диапазон выходного напряжения

Минимальный зазор (0,3 мм)              -1,6 В

Максимальный зазор (4,3 мм)              -17,6 В

Динамический диапазон                                   16 В

Выходное сопротивление                              500 Ом

Частотная характеристика                            от постоянного тока до 20 кГц (~3 дБ)

Требования к источнику питания (режим выходного напряжения)

Рабочее напряжение                              от -20 до -32 В постоянного тока*

Статический ток                                    -13 мА ±1 мА

Максимальный ток                              -25 мА

Функция защиты

Защита от короткого замыкания                       45 мА (ограничение тока)

Экологические характеристики

Рабочая температура                        от -35°C до +85°C* (Требуется снижение номинальных характеристик в зависимости от температуры. См. тепловые соображения ниже.)

Температура хранения                          от -40°C до +85°C.

Степень защиты                                IP40 (только для использования внутри помещений, если не установлено внутри корпуса с более высокой степенью защиты)

Влажность                                            До 95 % без конденсации

Антивибрационная нагрузка                                    пиковая нагрузка 2 g (10–55 Гц)

Ударопрочность                                пиковая нагрузка 15 г (полусинусоидальная волна, 11 мс)

Физические свойства

Материал                                            Корпус из литого под давлением алюминиевого сплава

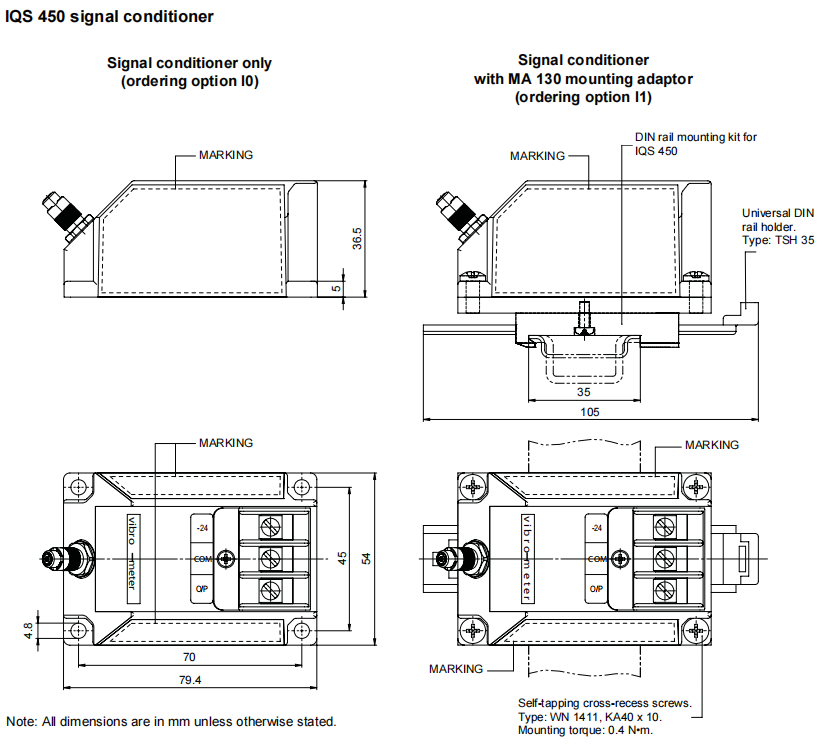

Способ установки (I0)                      Установка напрямую с помощью двух или четырех винтов M4 (исключая адаптер для DIN-рейки)

Вес                                              Примерно 140 г (стандартная версия)

Разъем

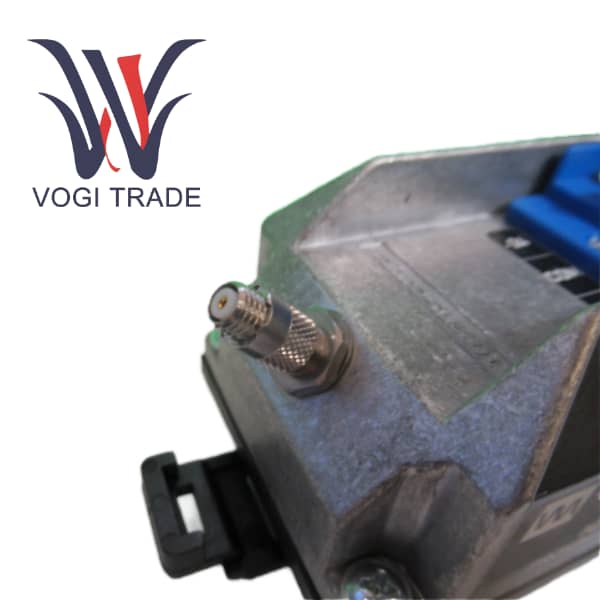

Самоблокирующийся микрокоаксиальный разъем (гнездовая головка)

Выход/источник питания                           Винтовая клемма (максимальный диаметр провода 2,5 мм²)

Тепловые соображения                          Когда температура окружающей среды превышает 25°C, максимальное входное напряжение необходимо снизить. При температуре 85°C максимальное входное напряжение составляет -26 В постоянного тока.

Применимый отраслевой охват

Мониторинг вибрации вала и осевого смещения в энергетике в таких областях, как паровые турбины, газовые турбины и водяные турбины.

Системы механической защиты нефти и газа в трубопроводных компрессорах, турбокомпрессорах, насосах и генераторах.

Онлайн-мониторинг состояния и защита различного крупного вращающегося оборудования в промышленном производстве, такого как коробки передач, большие двигатели и вентиляторы.

IQS450 204-450-000-001 A1-B23-H10-I0 служит запасной частью или заменой для существующего большого количества находящихся в эксплуатации измерительных систем серии TQ400 при модернизации и обслуживании традиционного промышленного оборудования.
