IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

Обзор продукта

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 — это универсальный и мощный регулятор сигнала из линейки измерителей вибрации Megite. Формирователь сигналов специально разработан для взаимодействия с пьезоэлектрическими акселерометрами и датчиками динамического давления, преобразуя их выходной заряд с высоким импедансом в стандартизированные сигналы с низким импедансом, которые подходят для передачи на большие расстояния в системы мониторинга и управления.

Эта специальная конфигурация представляет собой оптимизированное измерение скорости вибрации с использованием стандартного пьезоэлектрического акселерометра.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 — это стандартная версия для безопасных зон, представленная в виде независимого модуля без корпуса, обеспечивающая максимальную гибкость для интеграции в существующие панели или специальные корпуса.

Технические характеристики и параметры

Тип продукта                           стандартный регулятор сигнала IPC704 из пьезоэлектрического материала

Полный номер заказа           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

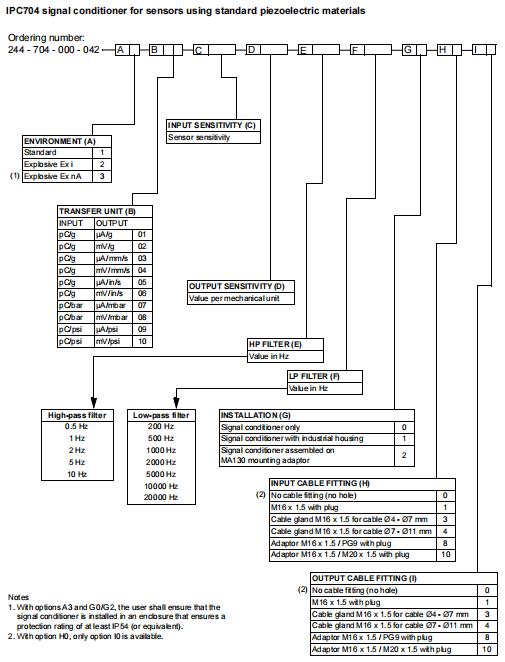

Детали кода заказа и основные параметры

A1                      Окружающая среда – стандартная (для безопасных зон без опасности).

B03                    Единица передачи – входная единица измерения пК/г (пикомбическое ускорение на грамм); Выходная единица измерения — мкА/мм/с (микроамперы на миллиметр/секунду скорости). Это указывает на встроенный выход скорости.

C100                  Входная чувствительность. Чувствительность подключенного датчика составляет 100 пк/г.

D100                 Чувствительность выхода - Регулятор откалиброван, с выходом 100 мкА/мм/с.

E5                      Фильтр верхних частот (HP) — частота среза установлена ​​на 5 Гц (~ 3 дБ, наклон 24 дБ/октава), фильтруя низкочастотный шум и дрейф.

F2000                 Фильтр нижних частот (LP) — частота среза установлена ​​на уровне 2000 Гц (~ 1 дБ, наклон 12 дБ/октава) для предотвращения наложения спектров и фильтрации высокочастотного шума.

G0                     Монтаж - Только регулятор сигнала, без промышленного корпуса или адаптера для DIN-рейки.

H0 и I0              Кабельный разъем — кабельные разъемы не предусмотрены на входном и выходном концах. На этой машине есть отверстия для промывки.

Технические характеристики Дженерал Электрик

Режим питания            18–30 В постоянного тока.

Потребление тока Максимум 25 миллиампер.

Выходной сигнал

Тип                                2-проводная передача тока.

Динамический сигнал                 Пик ±5 миллиампер накладывается на постоянный ток.

Номинальный ток                  12 миллиампер ±0,5 миллиампер.

Диапазон частот              Определяется фильтром; В этой конфигурации эффективная частота находится в диапазоне от 5 Гц до 2000 Гц.

Линейная ошибка                     ≤0,2 %

Температурная стабильность        Типично при 100 ppm/°C

Характеристики окружающей среды (только модуль, G0)

Рабочая температура            от -30℃ до +85℃.

Степень защиты                    IP40 (должен быть установлен в любом защитном корпусе, кроме чистого электрического шкафа внутри помещения).

Антивибрация                         Пик 2g (10–500 Гц)

Ударопрочность                  Пик 15g (11 мс)
