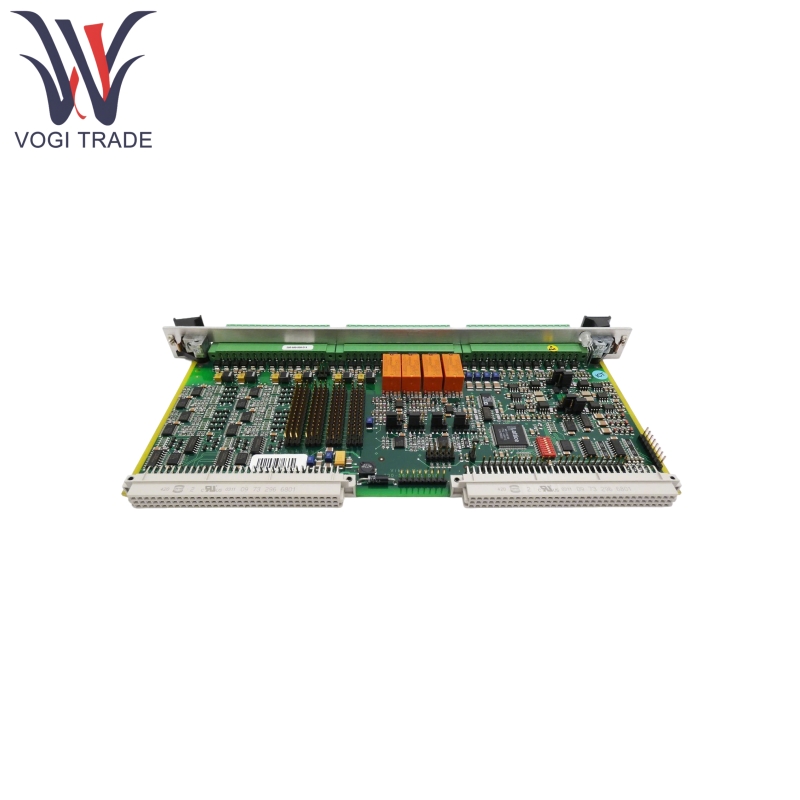

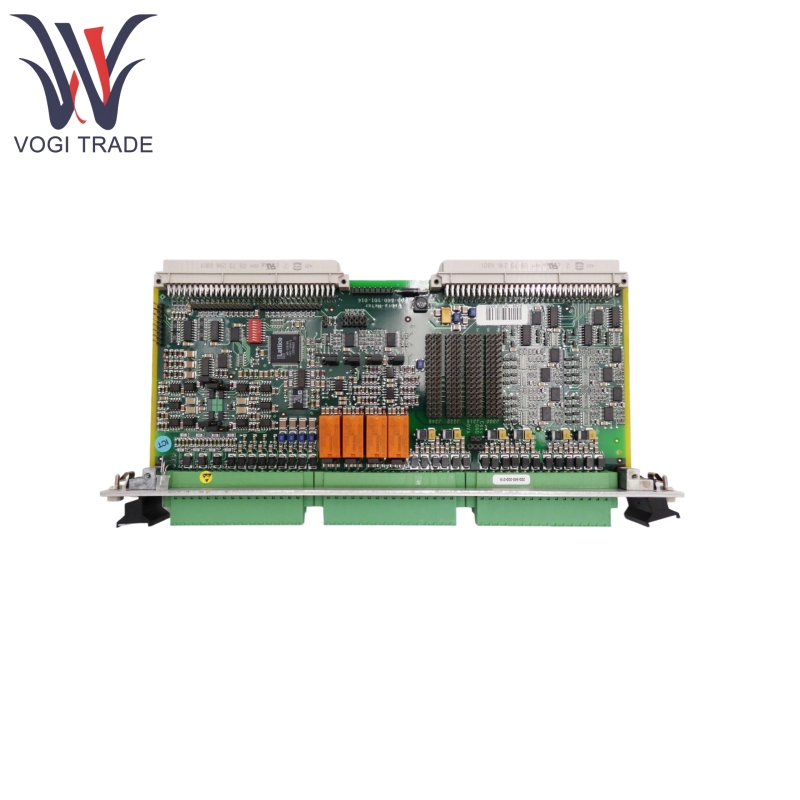

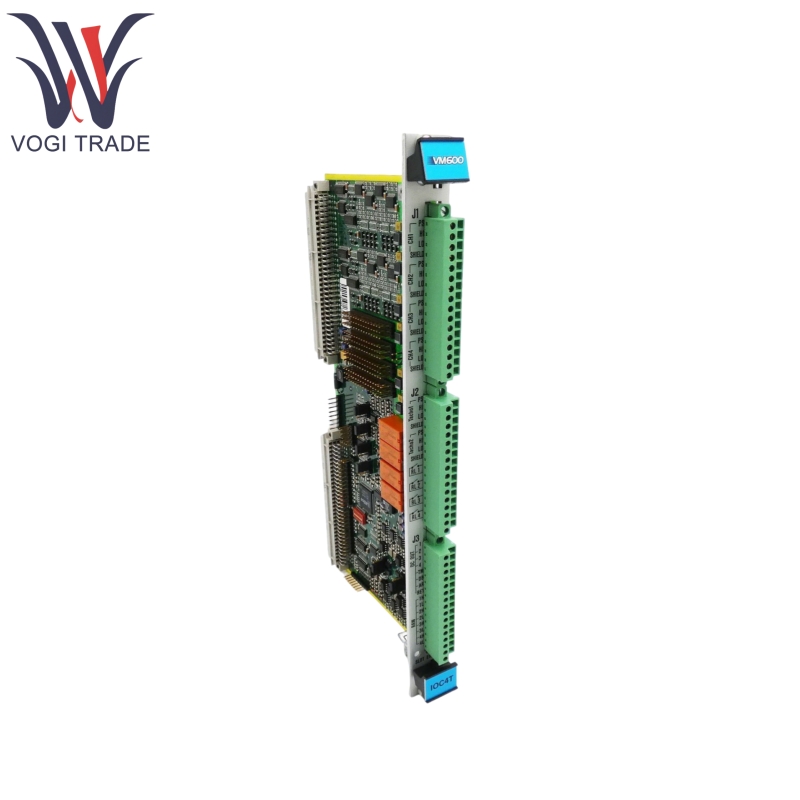

Бренд: вибро-метраОписание: Ввод/Выводная картаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньIOC4T 200-560-000-214 Основная функция ввода/выходной карты-принять сигналы датчика и передать их на MPC4 для обработки и передавать обработанные сигналы на внешнюю систему через выходной интерфейс.
| Производство |
Вибро-метра |
| Номер модели |
Ioc4t |
| Заказ номер |
200-560-000-214 |
| Каталог |
VM600 |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
28*4*14 см |
| Масса |
0,4 кг |
Функция продукта
IOC4T 200-560-000-214 имеет 4 динамических входа сигнала и 2 входов в минуту для поддержки получения сигнала для защиты машины MPC4.
IOC4T 200-560-000-214 имеет буферные сигналы «сырые» датчики и аналоговые выходы (напряжение 0-10 В или ток 4-20 мА, выбираемые через прыжки) для легкого мультиплексирования сигнала каналов вибрации.
IOC4T 200-560-000-214 имеет 4 реле, которые можно назначить для сигналов тревоги с помощью программного обеспечения для поддержки запуска тревоги от внешних систем.
IOC4T 200-560-000-214 имеет 32 полностью программируемых открытых выходов коллекционеров, которые могут быть подключены к картам интеллектуального реле IRC4 и картам ретрансляции RLC16 для расширения возможностей тревоги.
Продукт с использованием принципа
IOC4T 200-560-000-214 может получать 4 канала динамических сигналов (например, вибрация) и 2 канала RPM Signals через разъем J1/J2 и передавать их на карту MPC4 для обработки.
Сигналы, обрабатываемые MPC4, вывод сигналов необработанного датчика через буферную схему IOC4T и преобразуются в 4 аналоговых сигнала (0-10V/4-20MA) для внешнего мониторинга.
На основании результатов обработки MPC4 управляет 4 локальными реле IOC4T через IP -интерфейс или реле карты RLC16/IRC4 через шину на стойку для запуска тревоги; Входные сигналы DSI (AR/DB/TM) могут быть динамически настроены на состояние тревоги.
IOC4T 200-560-000-214 обеспечивает стабильную работу в промышленных средах посредством проектирования защиты и изоляции EMI, а также поддерживает горячее падение для упрощения технического обслуживания.
Параметр продукта
IOC4T 200-560-000-214 Подробная спецификация, как показано ниже
| Категория |
Подробности |
| Динамические входные сигналы |
С фильтрацией EMI, соответствующим стандарту EC |
| Входные данные о скорости / фазе |
С фильтрацией EMI, соответствующим стандартам ЕС |
| Аналоговые выходы (DC) |
4 канала, поддержка напряжения 0-10 В или тока 4-20 мА (выбирается через перемычку для каждого канала) Точность ≤ ± 1,5%, ошибка линейности ≤ ± 0,5% Выходная нагрузка напряжения> 100 кОм, выходной нагрузки тока <325 Ом |
| Ретрансляционные выходы |
4 реле (RL1-RL4), Model PE014005, поддержка 1 набор контактов NC или нет (пользовательский, снятый пользователем) Оцененное напряжение 250VAC, номинальный ток 5AAC максимальная пропускная способность 1250va (без контактной защиты) В стойке ABE056 Slimline (источник питания постоянного тока) максимальное напряжение переключения составляет 70 В постоянного тока/33 В (RMS) |
| Выходы с открытым корпольтором |
32 канала, подключаемые к картам RLC16/IRC4 через автобус OC или Raw Bus of Vm600 |
| Рабочая температура |
-25 до 65 ° C (от -13 до 149 ° F) |
| Температура хранения |
От -40 до 85 ° C (от -40 до 185 ° F) |
| Влажность |
Работа: от 0 до 90 % не конденсации Хранение: от 0 до 95 % не конденсификации |
| Вибрация |
Соответствует IEC 60255-21-1 (класс 2) |
