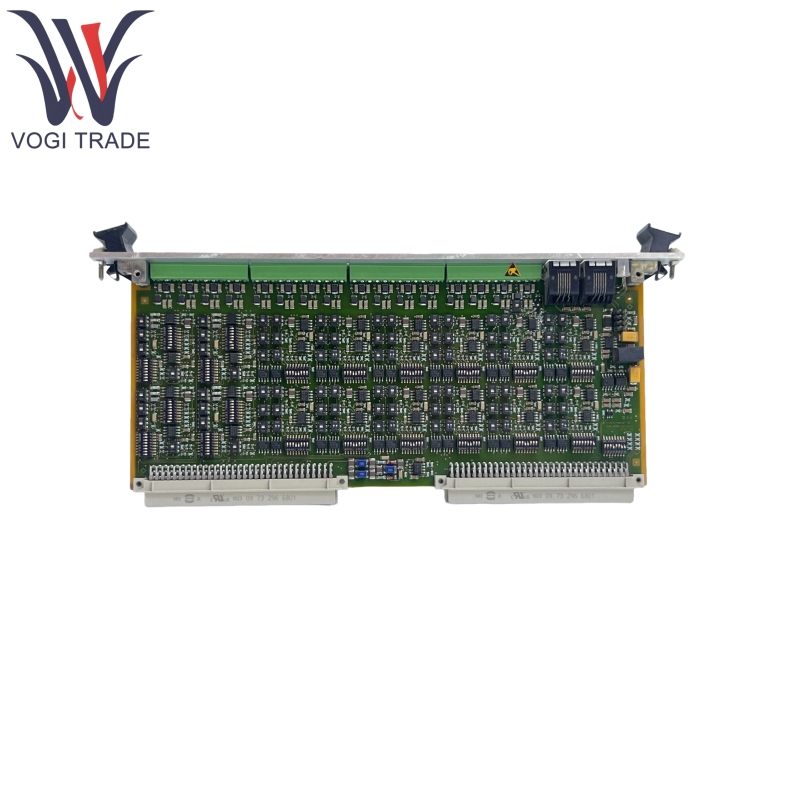

IOC16T 200-565-000-012

Особенности продукта

16 канала интерфейсной карты и винта 48 клемм для полоска разъемов для VM600 -серии CMC 16 (карта мониторинга состояния)

Функции канала могут быть выбраны с помощью коммутаторов DIL

Обеспечивает защиту EML и обеспечивает кондиционирование сигнала

Первые 4 канала могут быть выбраны в качестве тахо или динамического (то есть вибрация), и последние 12 могут быть выбраны в качестве динамического или процесса

Входы могут быть направлены через автобус Vm600 Raw и Tacho Bus

Встроенный изолированный серийный вариант связи RS-485 и вставка или удаление карт

Спецификация продукта

1. IOC16T 200-565-000-012 Каждый IOC16T связан со специфическим CMC 16 и установлен непосредственно за ней в стойке и содержит терминальную полосу для подключения кабелей передачи, исходящих от преобразователей и кондиционеров. Однако, если эти сигналы уже доступны через линии VM600 Backplane 'Raw Bus' и 'Tacho Bus'

2. Карта IOC16T 200-565-000-012 защищает все входы от электромагнитных помех (EML) и скачков сигнала, а также соответствует стандартам EMC (электромагнитная совместимость). Входы тахо, сигналы от акселерометров, велосиметры и зонды близости, или любые динамические или квазистатические сигналы кондиционируются посредством выделенного цирки, который выполняет такие задачи, как регулировка уровня формирования импульса и выбор AC/DC.

3. IOC16T 200-565-000-012, Микро-переключения (DIL) предоставляются для облегчения выбора метода кондиционера и доступа (то есть клеммы или задней платы). IOC16T также обеспечивает изоляцию от завода и обеспечивает проступка входов в CMC 16.

4. IOC16T 200-565-000-012, поддерживаются два метода связи; Подключение VMEBUS с CPU M-модулем в слоте 0 стойки VM600 и последующей ссылке Ethernet, или прямое изолированное многопользовательское последовательное соединение RS-485 через разъемы RJ, предоставленные на IOC16T.

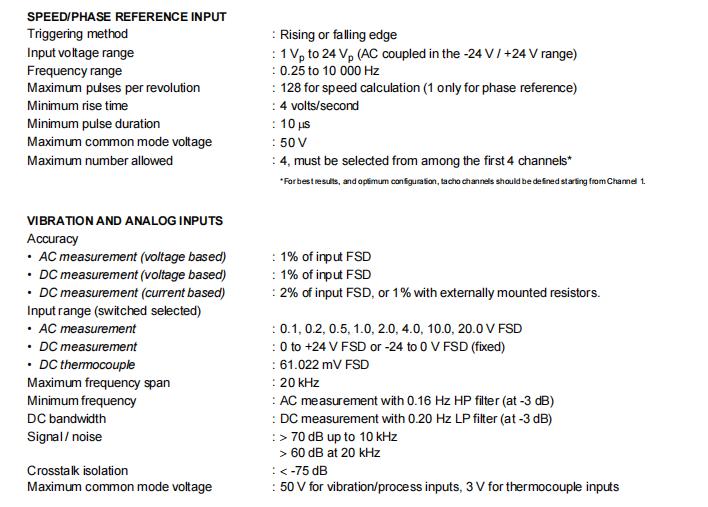

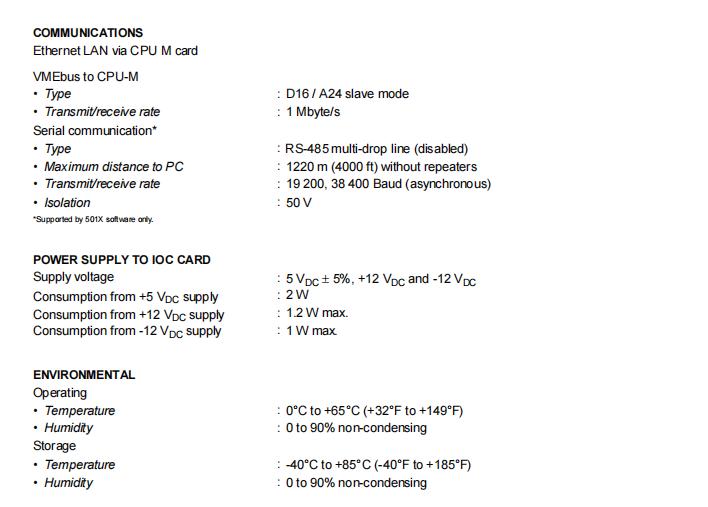

Параметры продукта
