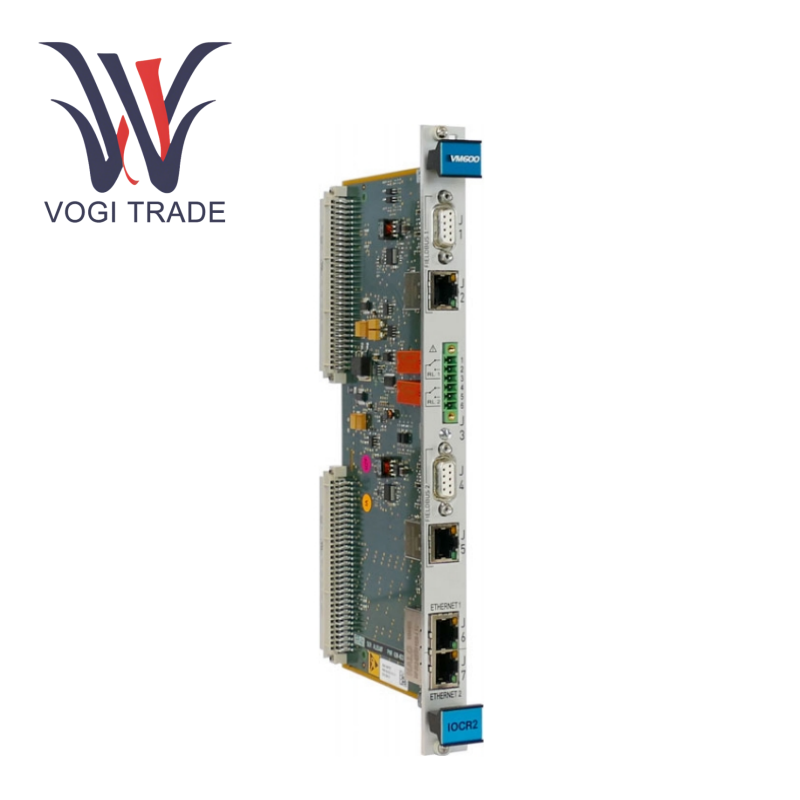

IOC-R2 620-022-000-112

Основные параметры

System Ethernet: 2 × 10/100/1000 база-TX Расстояние передачи 100 м.

Fieldbus: 2 × RS-485 + 2 × 10/100Base-TX

Выход реле: контакт 2 × SPDT (5A/240VAC, механический срок службы 15 миллионов раз)

Уровень изоляции: RMS Ethernet Port 1500V, серийный порт 700 В среднеквадратичный

Адаптируемость окружающей среды - рабочая температура: 0 ~ 65 ℃ (≤45 ℃ при нагрузке 5А)

Температура хранения: -20 ~ 85 ℃

Влажность: 0 ~ 90% RH

Потребление энергии и сертификация - Типичное энергопотребление: 6 Вт (CPUR2/IOCR2 Пара)

Сертификация: EN 61000-6-2/4 + EN 6101011 + ROHS

Основные функции

1. Многопротокол

Синхронно поддерживает протоколы Modbus TCP и Profibus DP и может быть подключен к системам DCS/PLC параллельно. Пропускная способность обработки данных: 131 072 Регистры + 131 072 катушки (Modbus), 244 байта × 2 канала (Profibus)

2. Избыточная архитектура

Dual Ethernet + Dual Fieldbus Interfaces, поддержка автоматического переключения ссылок

Изоляция системной сети: независимое подразделение подсети обеспечивает безопасность связи

3. Интеллектуальная работа и обслуживание

ОТДЕЛИТЕЛЬНОЕ ПРОИЗВОДСТВО: Поддерживает онлайн-замену карт защиты (MPC4) и автоматическую конфигурацию перезагрузки

Журнал диагностики: Получите состояние здоровья карты в режиме реального времени через программное обеспечение Vibrosight®

Преимущества дифференциации

1. Промышленная защита

Полностью изолированный дизайн интерфейса (1500 В/700 В)-EN 61326-3-1 Строгая сертификация EMC, эффективно сопротивляясь электромагнитным интерференциям на месте.

2. Визуальный мониторинг

Передняя панель оснащена 8 группами светодиодных светофоров (включая двойные показания/акт), которые предоставляют обратную связь в реальном времени по ссылке связи и статусу работы карты

3. Гибкое расширение

Интерфейс реле J3 поддерживает пользовательское отображение переменных Modbus и может удаленно передавать сигналы тревоги на уровне системы

Типичные сценарии применения

Большая защита вращающихся механизмов

В системе мониторинга газовых турбин IOC-R2 620-022-000-112 используется в качестве центра связи для передачи данных карт защиты от вибрации MPC4 в DC в режиме реального времени для запуска контроля взаимодействия.

Заводское цифровое обновление

Подключить данные о состоянии группы компрессоров к системе PLC через ProFibus DP, чтобы создать платформу прогнозируемого обслуживания
