EE139 924-139-, 000-002

Функция продукта

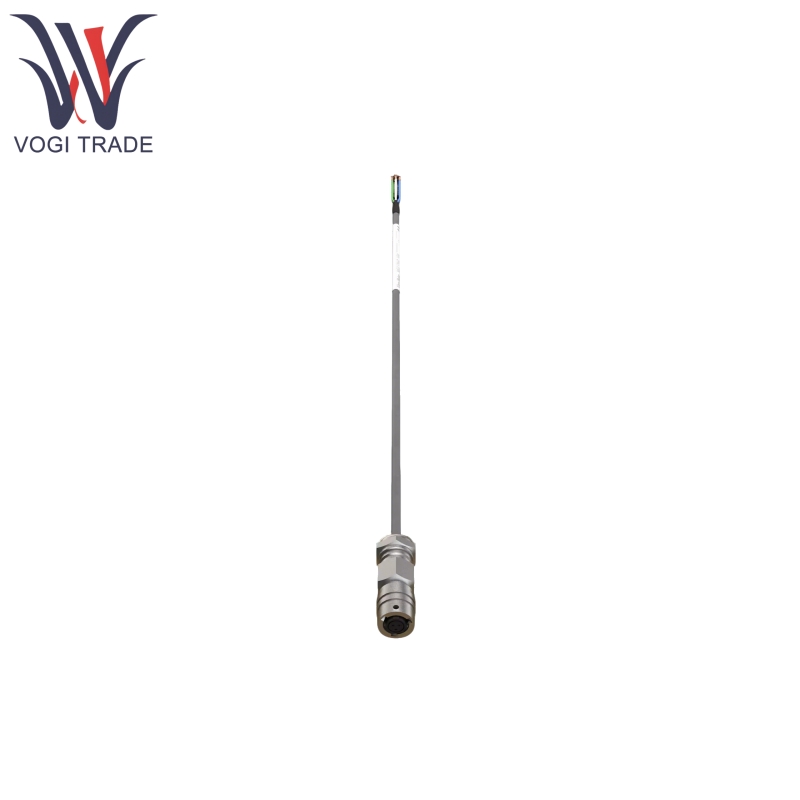

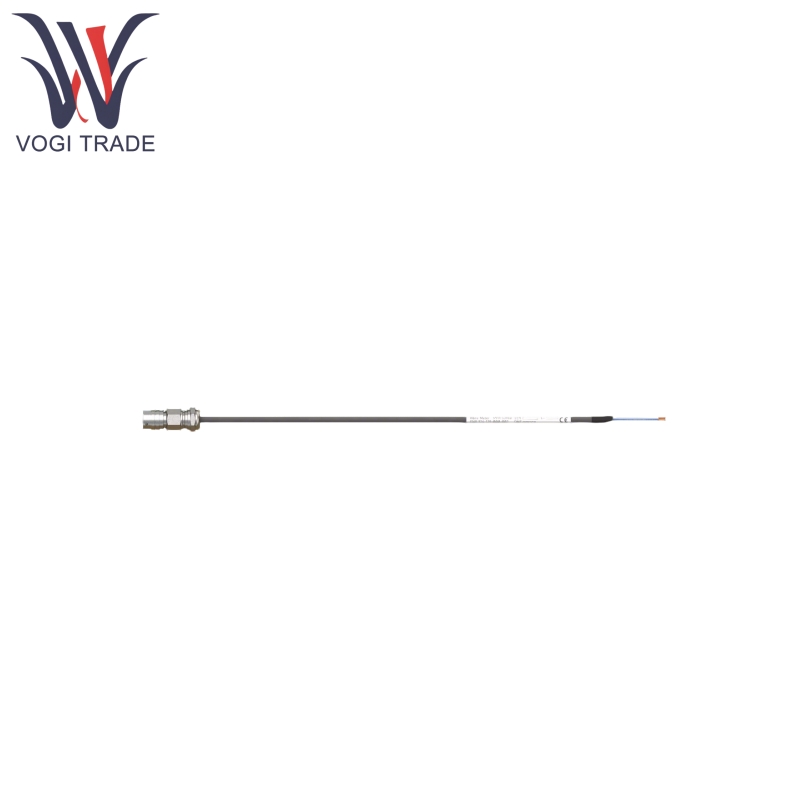

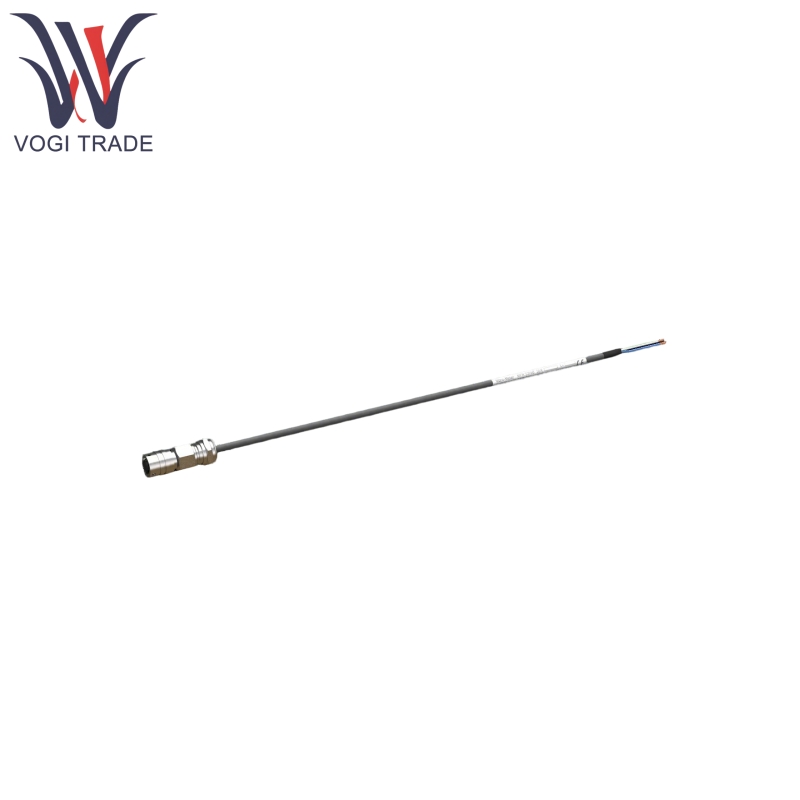

EE139 924-139-000-002 оснащен штыковым разъемом (на основе стандарта MS3112/MIL-C-26482), который непосредственно совместим с соединителем штыка датчика CE134 (например, MS3112E08-3S), обеспечивающего стабильное соединение.

Один конец имеет разъем штыков, в то время как другой конец имеет летающий свинец (открытый провод), способствуя гибкой проводке с системами мониторинга, оборудованием для обработки сигналов и другими устройствами.

В качестве аксессуара для датчика CE134 предполагается, что EE139 924-139-000-002 оснащены низкокватурной, экранированной конструкцией (в соответствии с характеристиками датчика CE134 «низкоквальный, экранированный кабель»), уменьшая интерференции сигнала. Материал также обладает определенными возможностями температурной устойчивости и коррозионной сопротивления (подходит для промышленных сред, включающих охлаждающие жидкости, смазочные материалы, пара и т. Д.).

Продукт с использованием принципа

EE139 924-139-000-002 служит в качестве среды передачи сигнала, работая путем подключения через разъем штыков к интегрированным электронным компонентам (модуль обработки сигналов) датчика CE134. Он передает выходной сигнал модулируемого тока датчиком (сигналы вибрации, преобразованные из заряда в ток) через летающую систему в систему мониторинга бэкэнд (например, монитор вибрации или защитное устройство), что обеспечивает большие расстояния передачи данных о вибрации с низким интерференциями.

Его конструкция устраняет зависимость от высокотемпературных разъемов (интегрированные электронные компоненты CE134 уже преобразовали сигнал в форму, подходящую для передачи на большие расстояния), обеспечивая стабильную передачу сигнала в жестких средах.

Параметр продукта

Следующая деталь предназначена для EE139 924-139-000-002 кабельной сборки.

Кабельный материал:

Изготовлен из температурных и коррозионных изоляционных материалов (таких как нержавеющая сталь или высокопроизводительные полимеры, соответствующие защитной трубе CE134).

ЭКСПОРТИВАНСКА

Оснащен экранирующим слоем для уменьшения электромагнитных помех (соответствует стандартам электромагнитной совместимости серии EN 61000).

Диапазон рабочей температуры:

Совместим с температурными зонами CE134 (например, охватывает головку датчика «Зона A: от -55 до 350 ° C» или электронные компоненты «Требования к передаче зоны C: от -40 до 125 ° C).

Характеристики передачи сигнала:

Поддерживает «выходной сигнал модуляции тока» CE134 (чувствительность 5 мкА/г), отвечающий требованиям передачи на большие расстояния.
