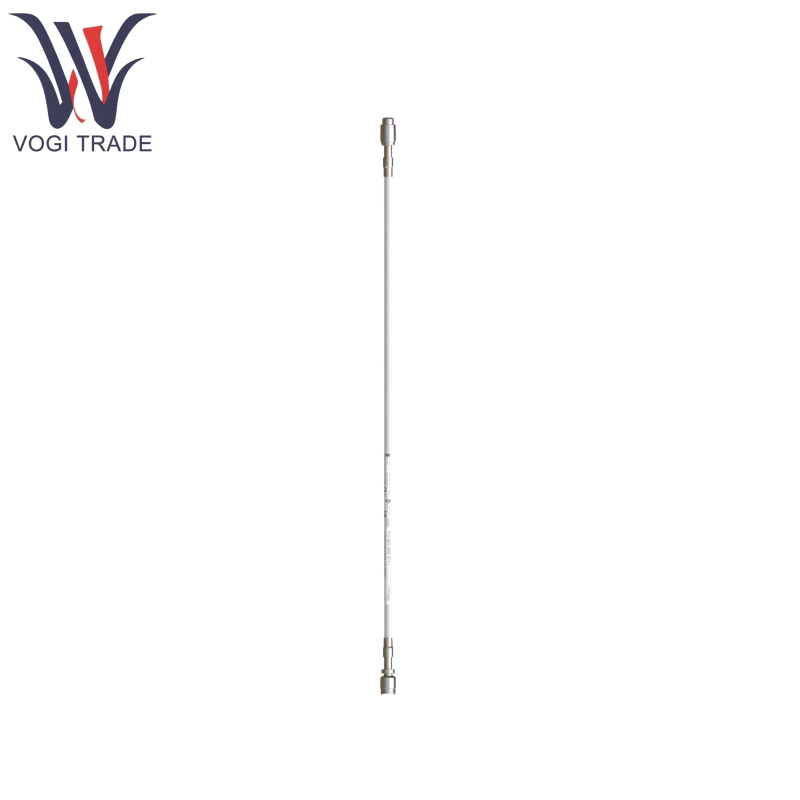

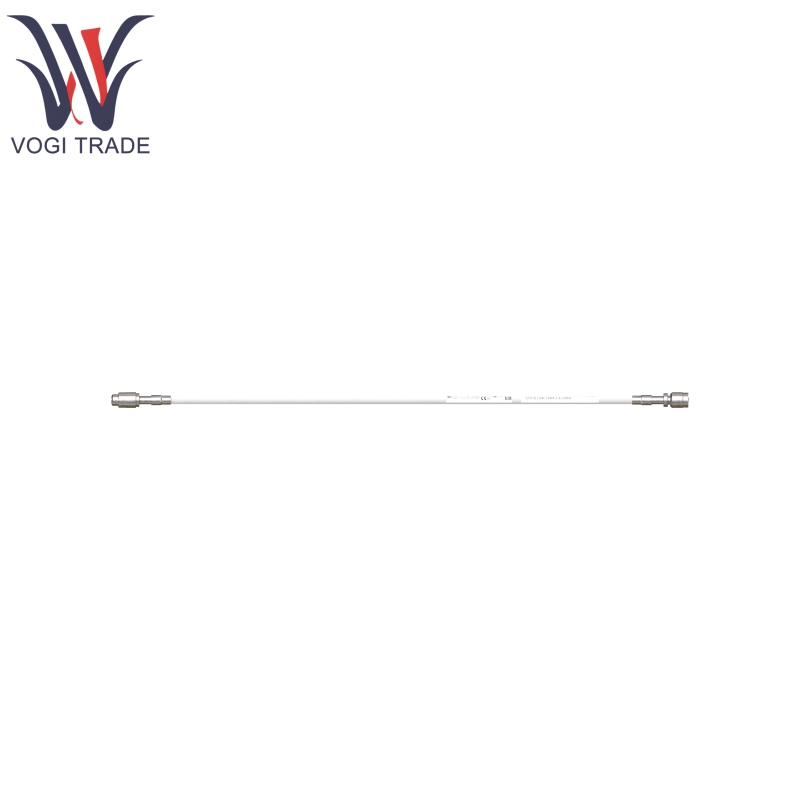

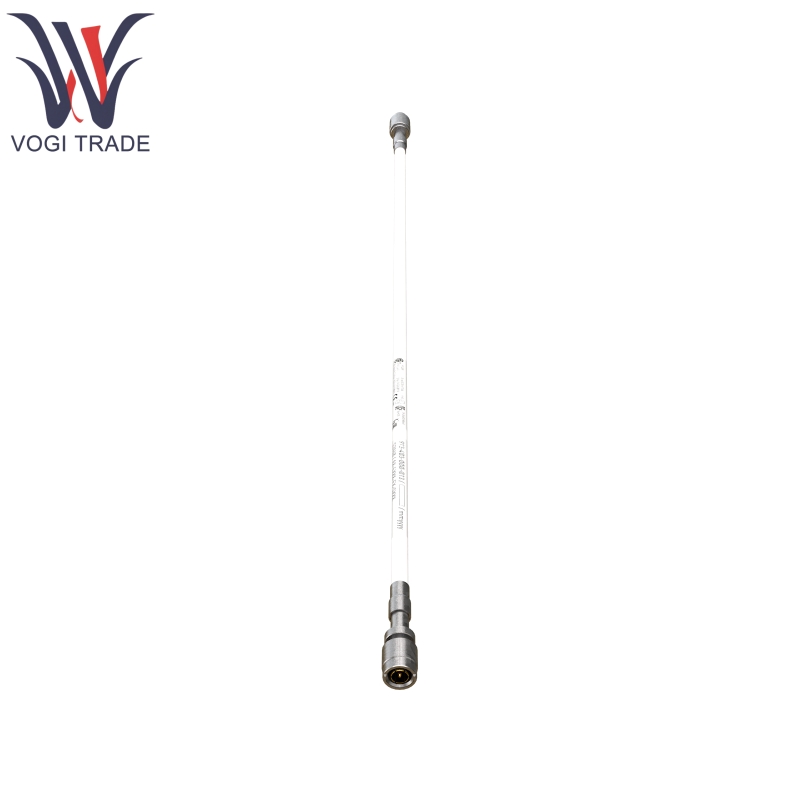

Бренд: вибро-метраОписание: удлинительСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньEA403 913-403-000-013 является удлинительным кабелем, наряду с датчиком безконтактного датчика TQ403 и кондиционером сигнала IQS450. Эта система работает на принципе вихревого тока для неконтактного измерения смещения компонентов движущейся машины для защиты промышленных механизмов и мониторинга состояния.
| Производство |
Вибро-метра |
| Номер модели |
EA403 |
| Заказ номер |
913-403-000-013 |
| Каталог |
Мониторинг вибрации |
| Страна происхождения |
Швейцария |
| HS -код |
8544421100 |
| Измерение |
16*16*12 см |
| Масса |
0,6 кг |
Функция продукта
EA403 913-403-000-013 имеет калибровку системы, как показано ниже
Температура калибровки: +23 ℃ ± 5 ℃
Целевой материал: VCL 140 сталь (1,7225)
ПРИМЕЧАНИЕ. Если требуется специальная калибровка, пожалуйста, определите сплав точно или поставьте образец сплава (минимум: Ø60 мм / 1 см толщиной)
EA403 913-403-000-013 имеет разные длины системы
Общая длина системы (TSL) - это сумма длины интегрального кабеля преобразователя TQ4XX и длины удлинительного кабеля EA40X. Поддерживаемые TSL могут быть получены из разных комбинаций кабелей.
5 м:
1,0 м интегральный кабель + 4,0 м удлинителя.
5,0 м интегральный кабель без удлинительного кабеля.
10 м:
1,0 м интегральный кабель + 9,0 м удлинителя.
5,0 м интегральный кабель + 5,0 м удлинителя.
10,0 м интегральный кабель без удлинителя.
Примечание. Комбинация кабелей, выбранных для конкретной общей длины системы, зависит от приложения. Например, чтобы получить оптимальное местоположение для разделения между интегральными и разгибательными кабелями или для устранения требования для удлинительного кабеля.
EA403 913-403-000-013 имеет длину обрезку
Из -за характеристик коаксиального кабеля необходима «электрическая обрезка» номинальной длины удлинительных кабелей для оптимизации производительности системы и взаимосвязанности преобразователя.
TSL для цепи измерения 5 м: минимум 4,4 м.
TSL для цепи измерения 10 м: минимум 8,8 м
Приложение продукта
Вибрация вала и измерение положения для вращающейся машины:
Удлинитель EA403 913-403-000-013 подходит для пара, газа и гидравлических турбин, а также вращающегося механизма, такого как генераторы, турбо-компрессии и насосы. На этих машинах можно измерить относительное вибрация и осевое положение валов, предоставляя данные для поддержки защиты машин и мониторинга состояния, определение потенциальных проблем во времени и обеспечение стабильной работы.
Дополнительное использование системы мониторинга машин:
EA403 913-403-000-013 Расширенный кабель может использоваться в сочетании с системой мониторинга интеллектуальных машин VM600MK2/VM600 и Vibro для формирования полной системы мониторинга машин, реализации более полного и точного мониторинга и управления оборудованием и оборудованием.

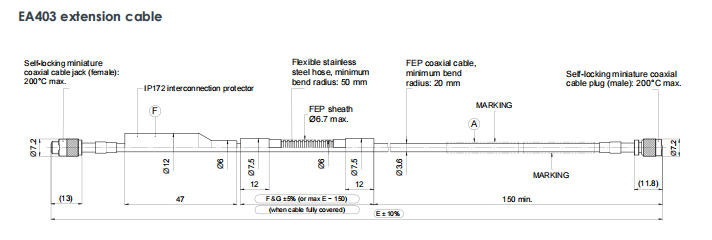

Механические рисунки
EA403 913-403-000-013 Удлиняющий кабель

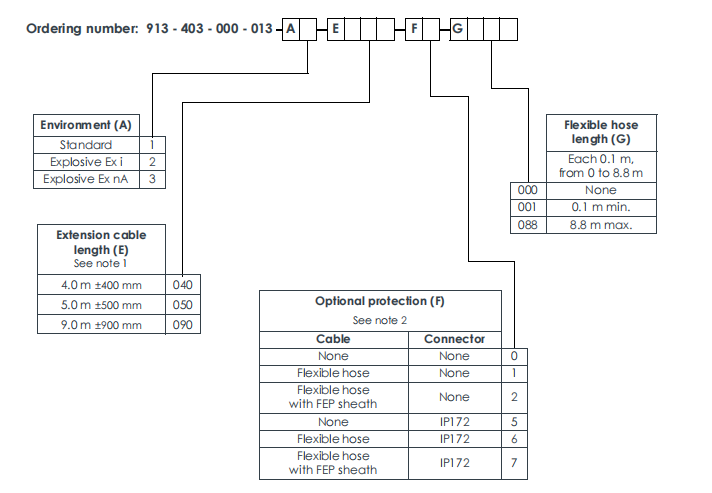

Заказ информации
