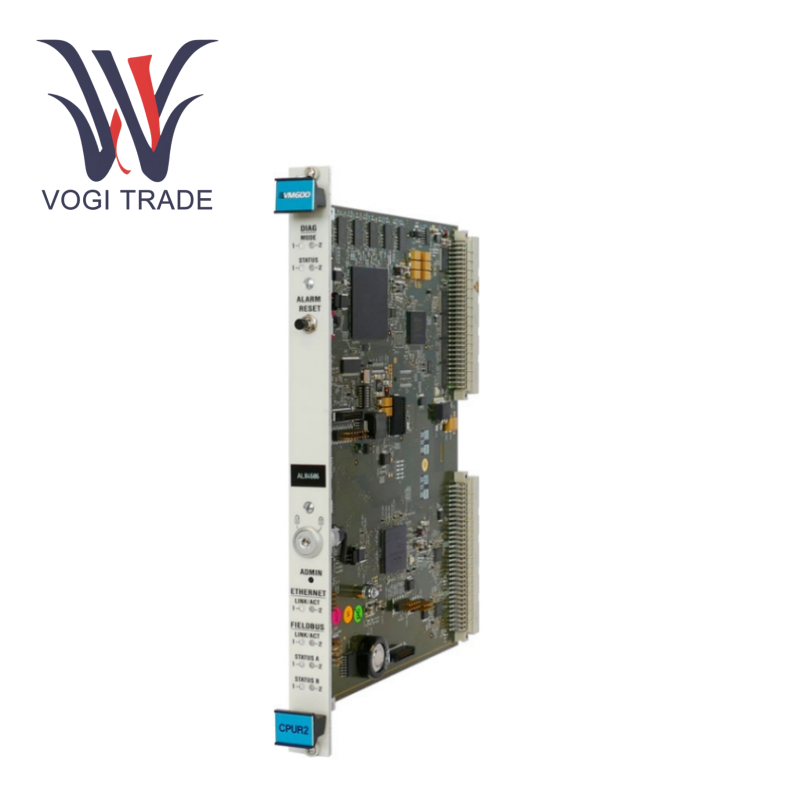

CPUR2 600-026-000-002

Основные функции

1. Интегрированная архитектура с двумя ролями

Центр управления стойкой: Управляйте конфигурацией защитных карт горячих заводов, таких как MPC4/XMX16 в системе VM600 (автоматические параметры перезагрузки)

2. Промышленный протокол Шлюз: синхронно передавать необработанные данные и состояние здоровья с помощью Profibus DP (интерфейс J1/J4) и Modbus TCP (интерфейс J2/J5)

Параметры производительности

Производительность связи

• Dual Gigabit Ethernet (J6/J7): скорость передачи 1 Гбит/с, расстояние передачи 100 м

• PROFIBUS DP: 12 Мбит/с, 244 байта/способность обработки кадров

Обработка данных

• 131 072 емкость регистрации

• CPUR2 600-026-000-002 Поддерживает 32 математических функций, таких как арифметические/логические операции/обнаружение заморозки данных

Надежность

• Рабочая температура: 0-65 ℃ (полная нагрузка)

• Время переключения избыточной связи с двумя каналами <50 мс

Электрические характеристики • 5 В постоянного источника питания (пик 7,5 Вт)

• Этландская нагрузка: 5A/240VAC (15 000 механических сроков)

Дифференциация

1. Инновации в эксплуатации и эффективности обслуживания

Сброс с одним касанием: кнопка AR на передней панели очищает будильник блокировки защитной карты всей стойки (вместо сброса каждой карты)

Ключевая безопасность: физическая блокировка ограничивает разрешения на работу программного обеспечения MPSX (соответствует архитектуре безопасности ISO 13849)

2. Промышленное проектирование выносливости

Стремление 700 В. Изолированный интерфейс RS-485 (EN 61326 Сертификация иммунитета)

CPUR2 поддерживает -20 ℃ холодный старт и 65 ℃ Полная нагрузка непрерывная работа

Управление конфигурацией

1. Поддержка программного обеспечения Vibrosight®

Сопоставление поля перетаскивания: ассоциированная вибрация/температура и другие измеренные значения с регистрами Modbus

Автоматически генерировать диагностические журналы: состояние здоровья карты записи (поддержка синхронизации времени NTP)

Сопоставление поля перетаскивания: ассоциированная вибрация/температура и другие измеренные значения с регистрами Modbus

Автоматически генерировать диагностические журналы: состояние здоровья карты записи (поддержка синхронизации времени NTP)

Сценарий приложения

Защита от газовых турбин: сержант-800 единица электростанции передал продукт полное название: CPUR2 600-026-000-002 Контроллер стойки и пара карт интерфейса интегрирует 16-балльную защиту от вибрации, Profibus DP, непосредственно подключенный к Siemens PCS7 Системе

Мониторинг гидроэнергетики: отдельная стойка управляет 12 группами карт XMV16 (192 вибрационных канала), Modbus TCP загружает предварительно обработанные данные на центральную платформу управления
