CA202 144-202-000-126

Обзор продукта

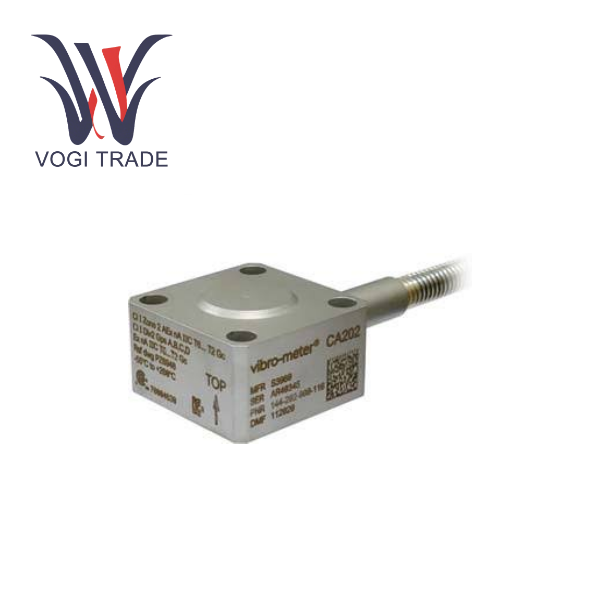

CA202 144-202-000-126 — это высокопроизводительный пьезоэлектрический акселерометр промышленного класса из линейки продуктов VM. Эта конкретная модель представляет собой стандартную версию, оснащенную 11-метровым встроенным кабелем, предназначенную для непрерывного мониторинга вибрации в сложных, но неопасных промышленных условиях. Пьезоэлектрический акселерометр имеет прочную герметичную конструкцию, гарантирующую долговременную надежность при воздействии влаги, пара, масла и других агрессивных загрязнений. Используя симметричный пьезоэлектрический чувствительный элемент режима сдвига, CA202 предоставляет высокоточные данные о вибрации, необходимые для мониторинга состояния и прогнозного обслуживания критически важного оборудования, такого как турбины, насосы, компрессоры и вентиляторы.

Разница между IEPE и выходом 4–20 мА — на примере CA202

Типы сигналов разные

 IEPE выдает сигнал динамического напряжения, сохраняя полную исходную форму вибрации. Выход 4–20 мА представляет собой сигнал статического тока, передающий только пропорционально преобразованную амплитуду вибрации.

Объем доступной информации варьируется

 IEPE может извлекать богатые данные, такие как ускорение, скорость, смещение, спектр и фаза. 4–20 мА может обеспечить только одну амплитуду вибрации, например, среднеквадратическую скорость.

Возможности защиты от помех разные

 IEPE требует использования специальных кабелей с низким уровнем шума и средней помехозащищенностью. 4-20 мА обладает сильной помехоустойчивостью и является предпочтительным решением для промышленных объектов.

Типичные сценарии применения различны

 IEPE подходит для диагностики неисправностей, анализа спектра и научных исследований; 4–20 мА больше подходит для защиты от простоев, мониторинга тенденций и интеграции с системами РСУ или ПЛК.

Прогнозируйте три характерные частоты выхода из строя подшипников с помощью данных вибрации CA202.

Первый тип

 Частота отказа наружного кольца (BPFO) Физической причиной отказа наружного кольца является зона точечной коррозии или растрескивания, где тела качения проходят по поверхности наружного кольца. В спектре, собранном CA202, BPFO будет демонстрировать различные основные частоты и их умножения (например, 2x и 3x), а амплитуда стабильна и практически не зависит от изменений нагрузки. Когда пиковое значение BPFO в 3–5 раз превышает базовый шум, можно определить, что раннее повреждение произошло во внешнем круге.

Второй тип

 Частота отказа внутреннего кольца (BPFI). Физическая причина выхода из строя внутреннего кольца заключается в том, что дефект внутреннего кольца вращается вместе с валом, и точка дефекта неоднократно ударяется о тела качения. На спектре вблизи частоты BPFI появятся боковые полосы модуляции с интервалами мощности мощности, а амплитуда сигнала может меняться в зависимости от колебаний нагрузки. Когда плотность этих боковых полос увеличивается, это указывает на то, что серьезность неисправности возрастает.

Третий тип

 Отказ тела качения Частота (BSF) Физической причиной выхода из строя тела качения является появление сплющивания, трещин или сколов на поверхности тел качения. В спектре СА202 могут появляться частоты BSF и их гармоники, иногда сопровождающиеся модуляцией частоты вращения тел качения. Типичной особенностью этого типа неисправности является то, что сигнал вибрации носит прерывистый характер и сильно зависит от состояния смазки.

Преимущества выбора (Почему стоит выбрать 144-202-000-126)

Двойная сертификация «взрывозащищенность + высокая температура»: единственный универсальный акселерометр, который одновременно соответствует требованиям ATEX Ex ia и долгосрочной устойчивости к высоким температурам 260 ℃, подходит для опасных зон с высокими температурами. Высокая чувствительность + широкая частота: улавливает низкочастотную вибрацию 0,5 Гц (например, медленное вращение паровой турбины) со скоростью 100 пКл/г и охватывает высокочастотную вибрацию 6000 Гц (например, частоту зацепления коробки передач). Герметичность и долговечность: полностью герметичная сварка из нержавеющей стали + армированный кабель, устойчивый к соляным брызгам, пыли и масляным пятнам, подходит для суровых промышленных условий. Долгосрочная стабильность: заводская калибровка Meggitt, годовой дрейф < 1 %.
