АБЕ042 204-042-100-011

Обзор продукта

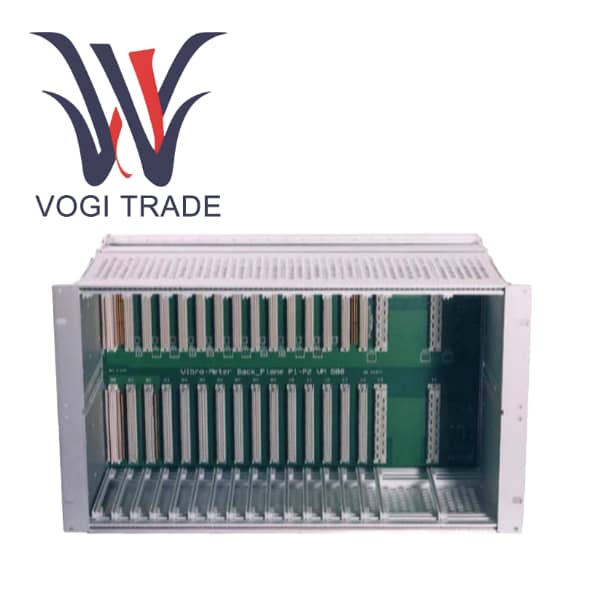

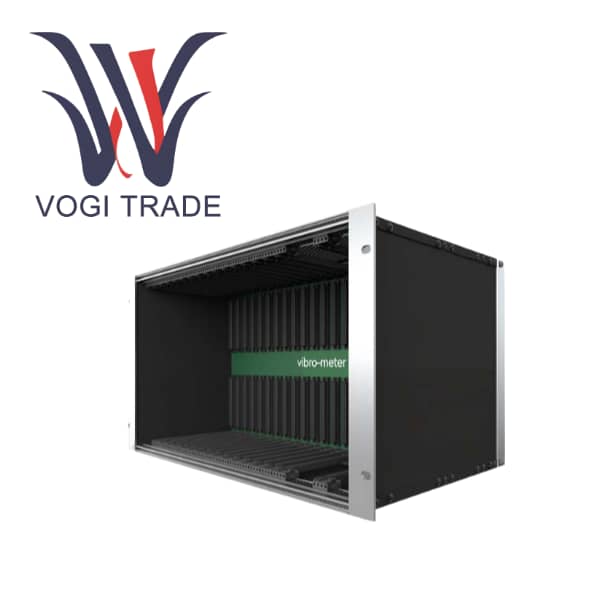

ABE042 204-042-100-011 — это стандартное промышленное шасси высотой 6U и шириной 19 дюймов из серии Parker Meggitt VM600, специально разработанное для механической защиты и мониторинга состояния вращающегося механического оборудования. Код 204-042-100-011 в данной модели соответствует стандартной комплектации в таблице информации для заказа:

204 указывает категорию шасси системы VM600;

Тип 042 четко определяется как ABE042. Основное отличие ABE042 от ABE040 заключается в том, что установочный кронштейн расположен в задней части корпуса, что удобно для установки в шкафы управления с ограниченной глубиной.

100-011 обычно представляет базовую версию оборудования. Конкретные детали должны быть подтверждены вместе с полным кодом заказа.

Шасси 204-042-100-011 само по себе представляет собой пассивную платформу объединительной платы, предназначенную для размещения и соединения различных функциональных карт VM600 (таких как платы процессора, платы ввода/вывода, платы реле и т. д.), а также для обеспечения высокоскоростной передачи данных и распределения мощности через интегрированную шину VME и выделенную сигнальную шину. ABE042 – это не самостоятельное рабочее устройство, а «скелет» и «центральная нервная система» всей системы мониторинга VM600.

Особенности продукта

Модульность и высокая масштабируемость

Пользователи могут гибко комбинировать различные типы карт VM600 в соответствии со своими потребностями, такие как карты механической защиты MPC4, карты мониторинга состояния CMC16, релейные карты RLC16 и т. д., для создания системы, варьирующейся от простой защиты одной машины до комплексного мониторинга нескольких устройств.

Высоконадежный промышленный дизайн

Прочная алюминиевая конструкция устойчива к ударам и вибрации, что делает ее подходящей для суровых промышленных условий.

Варианты резервного питания обеспечивают «нулевое время простоя» электропитания в критически важных приложениях.

Встроенный мониторинг источника питания обеспечивает обратную связь в режиме реального времени о состоянии источника питания через сухой контакт реле.

Оптимизированная целостность сигнала

Выделенная объединительная шина аналогового сигнала напрямую передает исходный сигнал датчика с карты предварительной обработки на внутреннюю карту ввода-вывода, избегая потерь преобразования через цифровую шину и обеспечивая высокую точность слабых сигналов вибрации.

Удобное проектирование и обслуживание

Архитектура с передним разъемом и задним выходом включает платы обработки, вставляемые с передней стороны, и клеммные блоки ввода-вывода, расположенные с задней стороны. Проводка аккуратная, обслуживание удобное.

Пустые панели должны быть закрыты, а неиспользуемые слоты могут быть закрыты стандартными глухими панелями, чтобы обеспечить экранирование от электромагнитных помех и управление воздушным потоком.

Заводская предварительная конфигурация может обеспечить полную систему «подключи и работай», что значительно сокращает время ввода в эксплуатацию на месте.

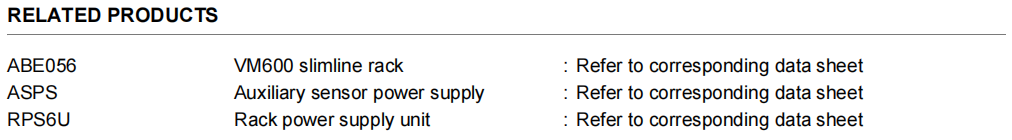

Сравнение аналогичных продуктов ABE042, ABE040 и ABE056
