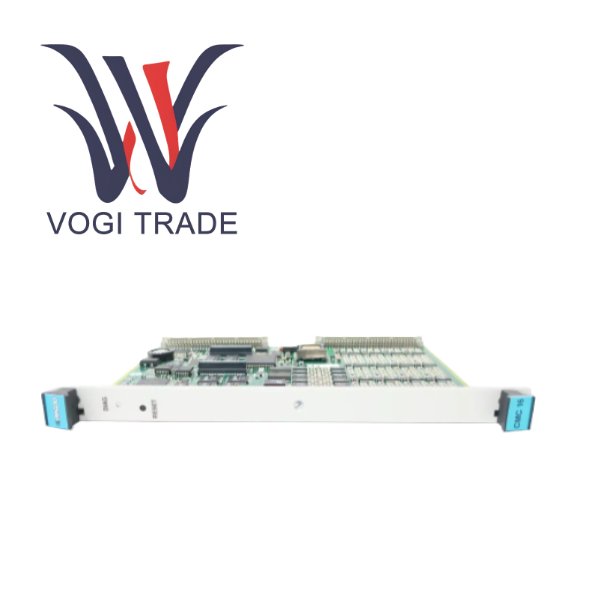

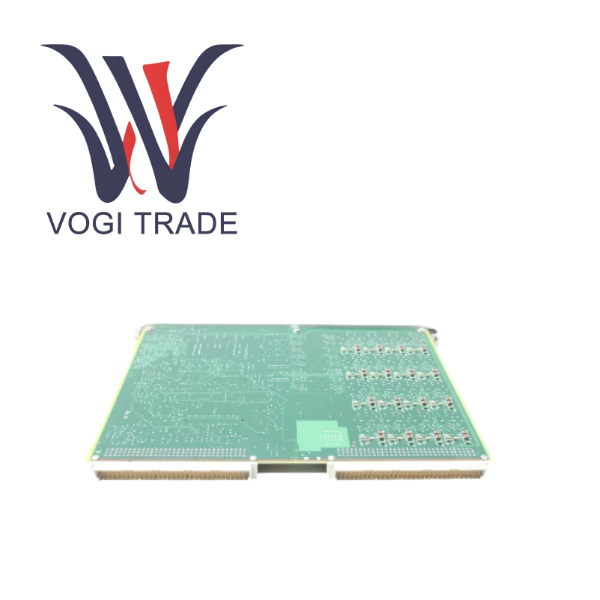

Вибрация CMC16 200-530-012-012

Технические характеристики и параметры продукта

Серия продуктов       Виброметр VM600 Система мониторинга состояния

Тип модуля         Карта мониторинга состояния

Модель                  CMC16

Номер заказа      200-530-SSS-HHh

Каналы и входные характеристики

Количество динамических каналов           16, каждый канал можно настроить независимо.

Гибкость канала

Первые 4 канала                         могут быть настроены как вход динамического сигнала или вход задания скорости/фазы

Следующие 12 каналов                       Могут быть настроены как вход динамического сигнала или вход значения процесса

Аналого-цифровой преобразователь                           Независимый 14-битный АЦП на канал. Данные, передаваемые на ПК, имеют формат 12 бит + знаковый бит.

Максимальная частота дискретизации            51,2 кГц на канал

Диапазон входного напряжения                  0,1, 0,2, 0,5, 1,0, 2,0, 4,0, 10,0, 20,0 В полной шкалы

Диапазон входного напряжения                 от -24 В до +24 В полной шкалы

Фильтр сглаживания                     Независимый, программируемый следящий фильтр сглаживания, ослабляющий >70 дБ при частоте среза в 1,56 раза

Отношение сигнал/шум                 >70 ​​дБ до 10 кГц, >60 дБ при 20 кГц

Возможность обработки сигналов

Разрешение БПФ                          До 3200 строк

Синхронный отбор проб               Поддерживает отслеживание заказов в зависимости от скорости, диапазон от 15 до 30 000 об/мин.

Асинхронная выборка             Поддерживает выборку фиксированного диапазона частот до 20 кГц.

Выходные данные обработки                     Каждый канал может генерировать 10 полностью настраиваемых выходных данных обработки, включая

Значения во временной области                  Среднеквадратичное значение, пик, пик-пик, истинный пик, истинный пик-пик, разрыв, Smax

Значения частотной области          Произвольная настраиваемая энергия полосы частот

Тревога                                      Каждый выход обработки может быть настроен на 6 настраиваемых тревог с мертвой зоной с задержкой

Связь и хранение

Коммуникационный интерфейс          Ethernet и последовательный канал RS-485

Встроенная буферная память           1 МБ ОЗУ для кэширования данных во время временных перерывов в работе сети.

Процессор                                  Микроконтроллер Zilog Z8S180 + Motorola 56002 DSP

Физический и экологический

Архитектура                            VME

Размер ВxШxГ                            262 мм x 20 мм x 187 мм

Рабочая температура           от -25°C до +65°C

Источник питания                          5 В постоянного тока ± 5 %, потребляемая мощность 15 Вт

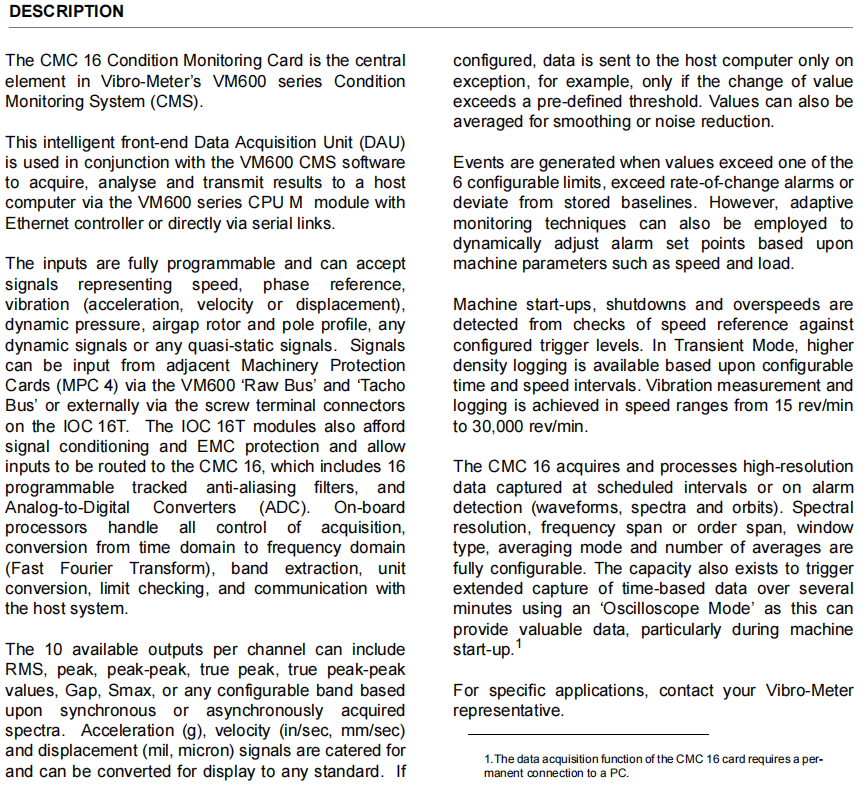

Функции продукта

Настоящий 16-канальный синхронный сбор данных

Каждый канал имеет независимый АЦП и фильтр сглаживания, гарантирующий полную синхронизацию всех 16 сигналов во времени. Это имеет решающее значение для расширенного анализа, такого как отслеживание орбиты и многоплоскостная динамическая балансировка.

Мощная встроенная интеллектуальная обработка

Архитектура DSP + MCU позволяет CMC16 выполнять большинство вычислительных задач локально, загружая только ценные значения характеристик или тревожные события вместо необработанных сигналов, что значительно экономит пропускную способность сети и ресурсы компьютера.

Гибкая конфигурация каналов и универсальность

Одна карта может одновременно обрабатывать несколько сигналов, таких как вибрация, скорость и переменные процесса, что упрощает настройку и подключение системы.

Комплексная защита машины и мониторинг состояния

6-уровневая сигнализация с задержкой обеспечивает чрезвычайно точную логику защиты.

Функция адаптивного мониторинга позволяет динамически регулировать пороговые значения сигналов тревоги на основе таких параметров машины, как скорость и нагрузка, что позволяет избежать ложных сигналов тревоги.

Переходный режим может записывать данные с более высокой плотностью во время критических процессов, таких как запуск и остановка, собирая ценную информацию о неисправностях.

Несколько режимов сбора данных

Общая информация                            Регулярный мониторинг

Вход в систему Расписание/Будильник       Запись данных в высоком разрешении

Режим осциллографа                   Может непрерывно захватывать до 11 минут необработанных сигналов во временной области для анализа переходных воздействий

Высокая надежность конструкции

Встроенная буферная память для обработки отключений от сети.

Поддержка горячей замены, позволяющая заменять карты во время работы системы и автоматическую реконфигурацию.
