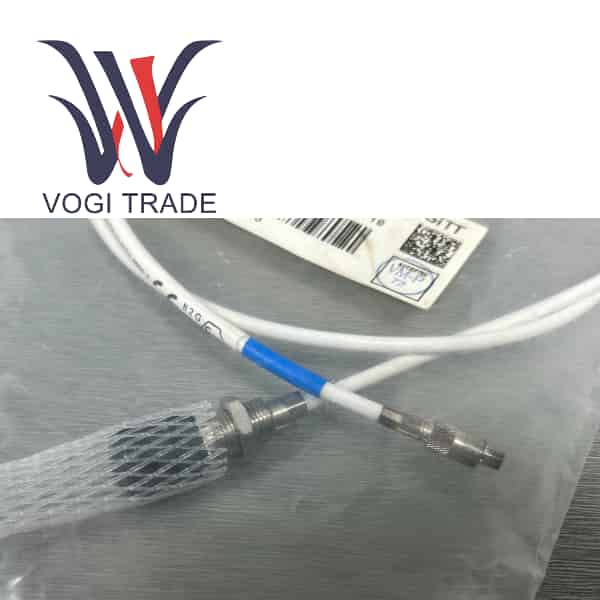

TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10

Обзор продукта

Для конкретной модели TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10, согласно правилам кодирования в документе, мы можем расшифровать ее следующим образом.

A1            Тип окружающей среды - стандартная среда, невзрывозащищенная

B1            Спецификация резьбы - Метрическая резьба

C042         Диаметр зонда - 8 мм. Код 42 соответствует зонду диаметром 8 мм.

D000        Длина зонда — стандартная длина

E010        Длина кабеля – 10 метров. Встроенный кабель.

F0            Защита кабеля – Без брони Нет

H10         Общая длина системы TSL — 10-метровая система

Проблемы, возникшие в процессе использования

Линейное отклонение

Если целевой материал не является стандартной сталью VCL 140, результаты измерений могут быть неточными. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 рекомендуется, чтобы в случае использования специального сплава были предоставлены образцы для специальной калибровки.

Влияние температуры

Хотя зонд устойчив к высоким температурам, если кабель в течение длительного времени подвергается воздействию окружающей среды с температурой выше 200 ℃, изоляционный слой кабеля может быть поврежден.

Аномальное напряжение зазора

Неправильная установка зазора приведет к выходу напряжения за пределы линейного диапазона от -1,6 В до -17,6 В.

Применимые сценарии и опыт

Мониторинг заклинивания подшипников центробежных компрессоров крупных химических предприятий.

Летом работал центробежный компрессор химического завода. Температура поверхности корпуса подшипника достигала 150 ℃, и на площадке присутствовало небольшое количество горючего газа. Испытание

Необходимо контролировать радиальную вибрацию ротора с точностью до микрометра. Обычные датчики страдают от сильного дрейфа нулевой точки при высоких температурах, а передача на 10-метровое расстояние подвержена помехам, что приводит к ложным срабатываниям сигналов тревоги. Приложение

Инженер выбрал TQ 402. 10-метровый встроенный кабель был напрямую подключен к выносному шкафу управления, что позволило избежать окисления и плохого контакта на промежуточных соединениях. Наконечник зонда Torlon стабильно работал при высоких температурах, а полоса пропускания 20 кГц успешно регистрировала первые крошечные сигналы отслаивания подшипника, предотвращая незапланированные отключения.

Руководство по установке

Резьбовая установка

Если это метрическая резьба, используйте ленту или высокотемпературный герметик.

Обращение с кабелем

Не используйте гаечный ключ для затягивания разъема. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 следует затягивать только вручную. Чрезмерная затяжка повредит прецизионный керамический изолятор.

Проверка длины системы

Этот продукт представляет собой 10-метровую систему. Если на объекте требуются дополнительные удлинительные кабели, убедитесь, что общая длина «кабель зонда + удлинительный кабель» превышает 8,8 метра и соответствует стандартам электрической обрезки для 10-метровой системы. В противном случае это приведет к отклонению чувствительности.

Экранирование Заземление

Экранирующий слой коаксиального кабеля должен быть заземлен на одном конце, чтобы предотвратить помехи от контура заземления.
