Система ABB REG216 стала опекуном основного энергетического оборудования с множественной избыточностью, полнофункциональной защитой и надежностью промышленного уровня. Он подходит для энергетических и промышленных сценариев с чрезвычайно высокими требованиями для безопасности и непрерывности. Его модульная архитектура также облегчает более позднее обслуживание и функциональное расширение.
1. Двойная избыточная архитектура
Система REG216 использует двойную независимую конфигурацию (Система A и System B), включая независимый источник питания, вход сигнала (взятый из различных обмотков CT/PT) и вывода отключения. Когда одна система пройдет сбой, другая система все еще может обеспечить безопасную работу оборудования, устранить мертвую зону защиты и улучшить устойчивость к неисправности энергосистемы.
2. Функции комплексной защиты
Электрическая защита количества: интегрированные в устройства цифровой защиты (такие как REG216C), охватывая более 30 функций, таких как защита от дифференциации генераторов (K87), защита заземления статора (K64), защита размагметации (K40), защита аномалии частоты (K81) и т. Д., Для справки с такими ошибками, как фазовая короткая контура, перегрузка, обратная энергия и т. Д.
Защита от неэлектрического количества: поддерживает защиту от водного разреза, защиту от прохладного разлома и т. Д., А также обеспечивает безопасность оборудования посредством многомерного мониторинга.
Высокоскоростный ответ: принимает алгоритмы высокой рецепты (например, дифференциал коэффициента хармонического торможения), время отклика ≤1 мс и быстро изолирует разломы.

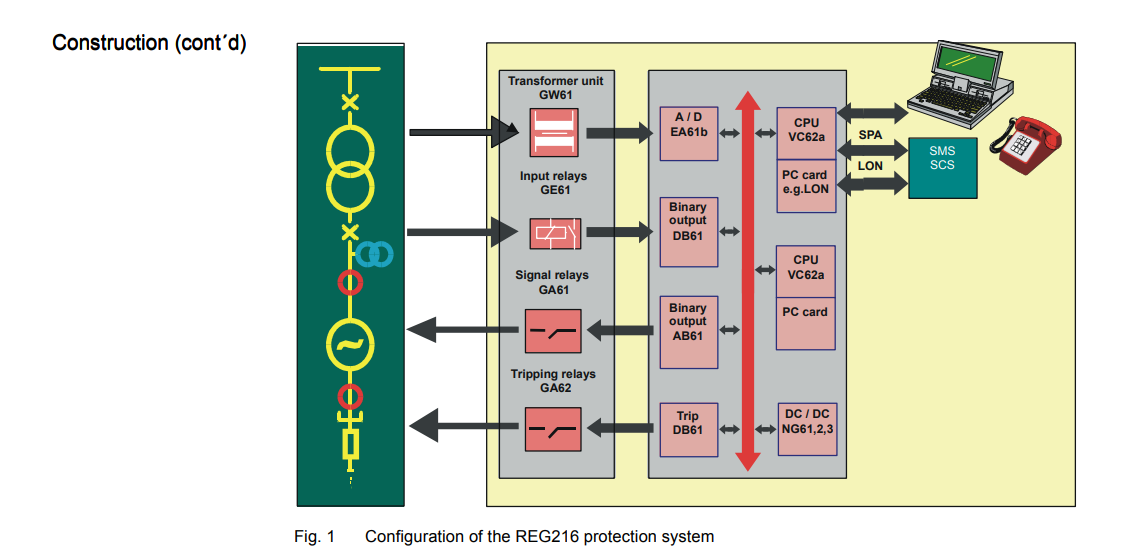

3. Модульная конструкция и совместимость
Система состоит из расширяемых модулей, таких как:
Модуль управления: например216EA62 (высокопроизводительный процессор), 216ng62a (поддерживает векторный контроль и мультипротокол);
Модуль защиты: например216db61 (обработка сигнала), 216ng63a (логическая карта управления).
Модуль совместим с PROFIBUS, MODBUS и другими протоколами и может быть беспрепятственно интегрирован в системы DCS или PLC, адаптируясь к электростанциям, подстанциям и сценариям промышленной автоматизации.
4. Области применения
В основном используется в крупномасштабных наборах генераторов (таких как тепловая мощность, гидроэнергетика), ключевые узлы сетей мощности и высокоэнергетические предприятия (такие как нефтерохимические вещества и металлургия) для обеспечения стабильной работы генераторов, основных трансформаторов и трансформаторов растений. Типичные случаи показывают, что он повышает эффективность на 20% и сокращает время простоя в автоматизированной производственной линии автомобильной промышленной отрасли.
