ИОК4Т 200-560-000-ХХХ

Применимый отраслевой охват

Являясь основным компонентом ввода-вывода системы VM600, IOC4T 200-560-000-HHH широко используется во всех отраслях, где требуется непрерывный онлайн-мониторинг состояния и защита критического вращающегося оборудования.

Что касается энергетики и мощности, основное внимание уделяется паровым турбинам, генераторам, насосам питательной воды котлов и вентиляторам на тепловых, гидроэлектростанциях и атомных электростанциях.

Нефтехимическая промышленность включает в себя крупные компрессоры, реакторные мешалки и трубопроводные насосы на нефтеперерабатывающих заводах, химических заводах и заводах по переработке природного газа.

Прокатные станы и воздуходувки на сталелитейных заводах в металлургии и горнодобывающей промышленности, а также дробилки, подъемники и мельницы в шахтах.

Бумажная, цементная и судостроительная отрасли соответственно имеют большие бумагоделательные машины, вращающиеся печи и морские двигательные установки.

Общее производство — любой завод, обладающий крупными критически важными вращающимися активами и желающий создать систему профилактического обслуживания.

Подробное сравнение преимуществ и недостатков

Преимущества

Будучи частью пары выделенных карт, он обеспечивает беспрецедентную детерминированность и низкую задержку.

Совместная работа на аппаратном уровне: IOC4T 200-560-000-HHH обменивается данными «точка-точка» с MPC4 через интерфейс Industry Pack, который представляет собой высокооптимизированный протокол параллельной шины с низкими издержками. Это гарантирует, что вся цепочка от ввода сигнала датчика до срабатывания реле защиты имеет детерминированную задержку на уровне микросекунд. В сценариях механической защиты, требующих быстрого реагирования, эта уверенность не имеет себе равных в обычных системах сбора данных.

Устраняя неопределенность программного стека, вся обработка сигналов и логическое суждение выполняются на выделенном процессоре MPC4, не полагаясь на планирование общей операционной системы. Это позволяет избежать дрожания времени отклика, вызванного переключением задач операционной системы или перегрузкой сети, обеспечивая абсолютную надежность функции защиты.

Высокая плотность интеграции ввода-вывода значительно снижает сложность и стоимость системы.

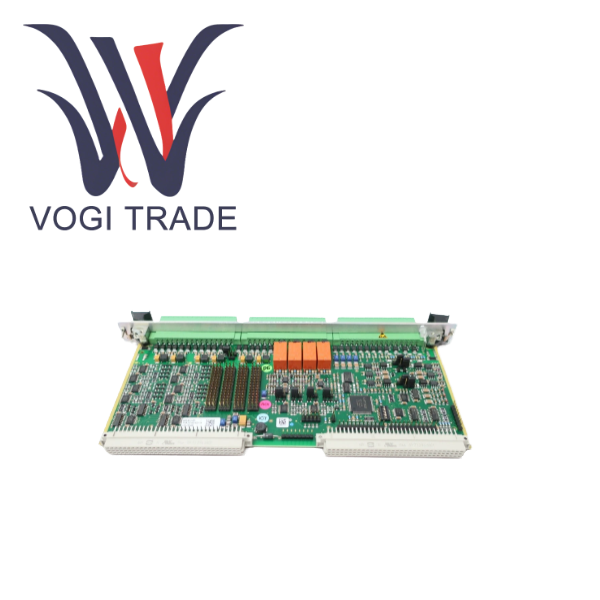

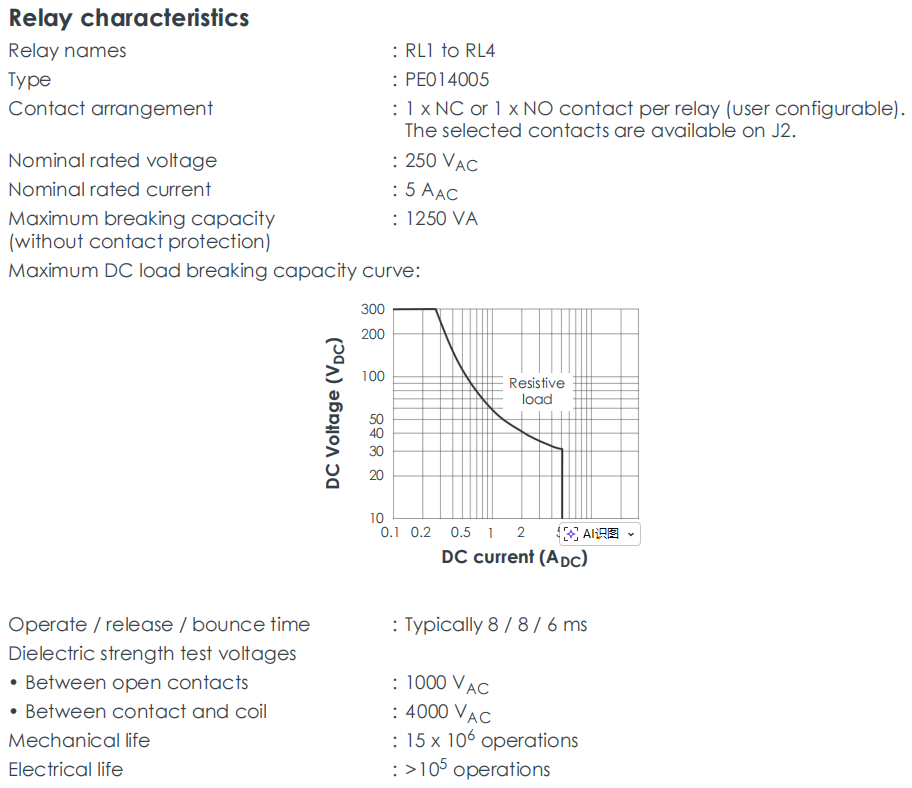

Экономия пространства интегрирована в стандартную европейскую карту шириной 20 мм, имеющую 4 входа вибрации, 2 входа скорости, 4 реле, 4 аналоговых выхода и 4 буфера необработанных сигналов. Такая конструкция с высокой плотностью означает, что для мониторинга сложной машины с четырьмя подшипниками обычно требуется только пара плат MPC4/IOC4T, что значительно экономит ценные слоты стойки.

Схема подключения упрощена: все входы/выходы сконцентрированы на задней стороне карты и выведены через три стандартизированных винтовых клеммных колодки. Это делает проводку на месте четкой и упорядоченной, снижает вероятность ошибок в проводке и упрощает будущее обслуживание и устранение неполадок. По сравнению с решением распределенного ввода-вывода, использование кабеля и время подключения значительно сокращаются.

Недостаток

Обязательные зависимости сопряжения приводят к блокировке системы и жесткости затрат.

Блокировка поставщика, 200-560-000-HHH, полностью зависит от карты Meggitt MPC4 и платформы VM600. Как только это решение будет выбрано, будущее расширение всей системы мониторинга, закупка запасных частей и техническая поддержка будут сосредоточены в экосистеме Meggitt. Это ограничивает возможность пользователей использовать более экономичные или технологически продвинутые сторонние решения в будущем.

Стоимость самой маленькой единицы высока. Наименьшей функциональной единицей системы является пара карт. Даже если необходимо контролировать только простой насос с одним подшипником, необходимо приобрести весь комплект, что приводит к очень высокой стоимости единицы канала в небольших масштабах. Напротив, модульные универсальные системы сбора данных могут приобретать каналы по мере необходимости.

Ограничение генерации платформы 200-560-000-HHH применимо только к платформе VM600. Когда пользователи хотят перейти на обновленную платформу VM600 Mk2 для достижения более высокой производительности или новых функций, все существующие карты IOC4T/MPC4 не могут быть повторно использованы, что приводит к невозвратным затратам.

Скрытые инженерные ловушки, вызванные различиями в аппаратных версиях

Выходное сопротивление 2000 Ом против 50 Ом — один из самых скрытых и опасных недостатков этой линейки продуктов. Если на более позднем этапе проекта инженеры обнаружат, что используемая ими более ранняя версия не может передавать сигнальный кабель на большие расстояния, им придется столкнуться с дорогостоящей доработкой. Либо замените все карты IOC4T, либо добавьте внешний буферный усилитель за каждой картой.

Риски соответствия RoHS: в регионах со строгими правилами защиты окружающей среды, таких как Европейский Союз и Китай, использование ранних версий, не соответствующих требованиям RoHS, может привести к тому, что весь проект не пройдет приемку или повлечет за собой высокие затраты на специальную обработку при сдаче оборудования в утиль. Если во время закупок не будет четко указана более поздняя версия оборудования, это приведет к огромным рискам соблюдения требований.
