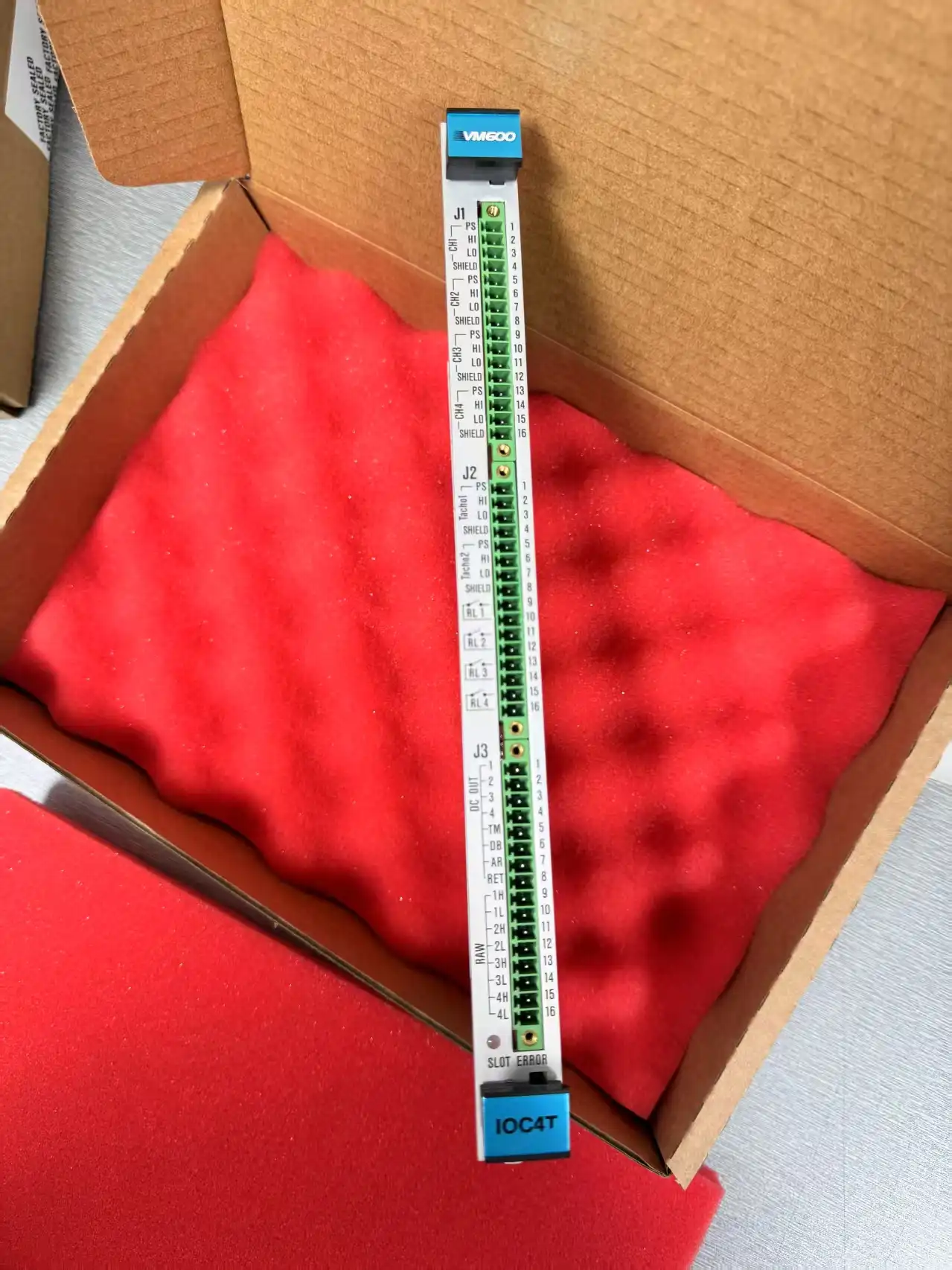

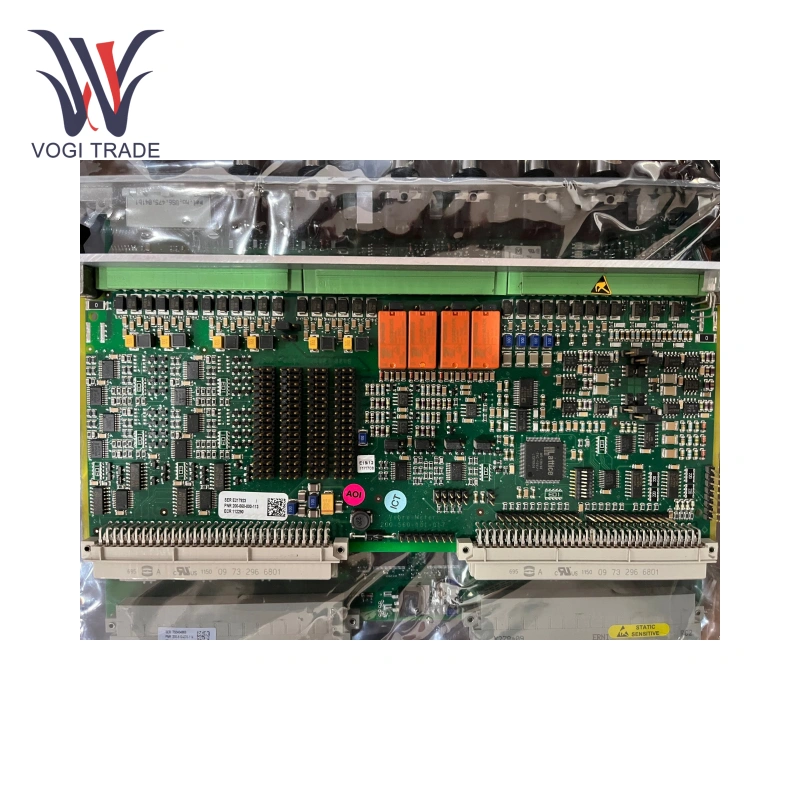

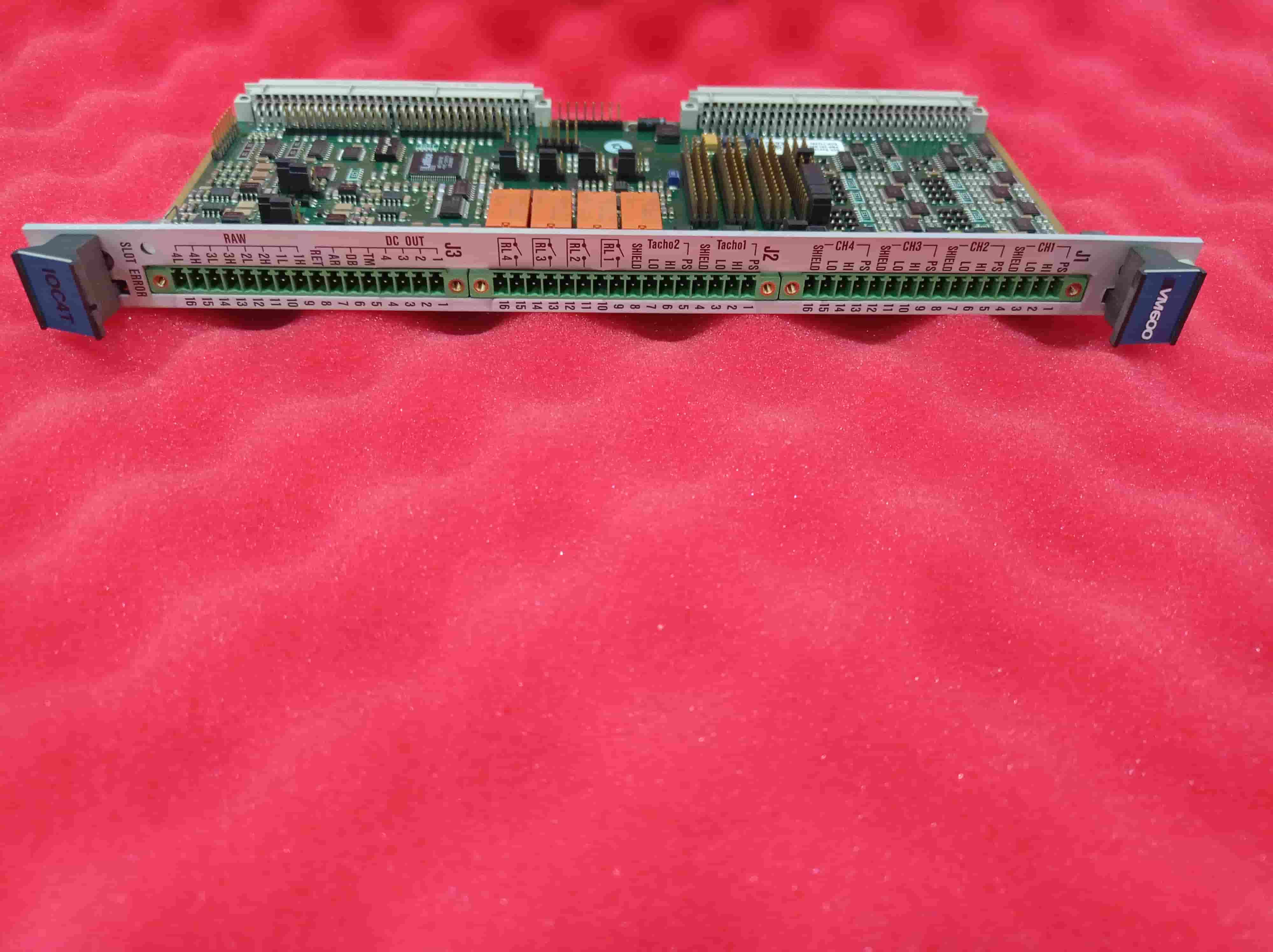

ICC4T 200-560-000-130

ICC4T 200-560-000-130

Технические параметры

Конфигурация связи и интерфейса

Протокол связи: IOC4T 200-560-000-113 поддерживает Profinet, Ethernet, Modbus RTU/TCP и другие протоколы, и может быть интегрирован в DCS, системы ПЛК и хост-компьютерные платформы.

Локальный интерфейс ввода/вывода: предоставляет локальные каналы ввода/вывода, может напрямую подключать датчики (такие как зонды вихревого тока, акселерометры) и приводы (такие как реле, соленоидные клапаны), и поддерживает расширение внутренних карт для увеличения емкости интерфейса.

Гибкость программирования: IOC4T 200-560-000-113 поддерживает C-язык или логическое программирование лестницы, пользователи могут настроить логику и функции управления, подходящие для сложных требований к автоматизации.

Характеристики производительности

Функция мониторинга в реальном времени: интегрированные возможности мониторинга состояния могут собирать механические параметры, такие как вибрация, смещение, скорость и т. Д. В режиме реального времени, а также запуск тревоги или защиты отключения.

Выход сигнала: поддерживает аналоговый выход и сигнал переключения 4 ~ 20 мА, совместим с интерфейсом промышленного стандартного сигнала.

Избыточность и надежность: источник питания модуля поддерживает избыточную конструкцию (например, с модулем питания RPS6U) и автоматически переключается при сбое одного источника питания, со временем переключения ≤5 мс.

Экологическая адаптивность: он соответствует стандартам промышленной защиты и адаптируется к суровым средам, таким как высокая температура и вибрация. Он имеет встроенные схемы защиты от перенапряжения и короткого замыкания, чтобы предотвратить неисправности, вызванные сбоями датчиков или линий.

IСопоставление связанных с продуктом:

Компоненты основной системы:

Стойка серии VM600: она должна быть установлена ​​в рамке VM600 (например, ABE040 204-040-100-013) в качестве модуля ввода/вывода системы TSI (мониторинг безопасности турбины).

Модуль мониторинга и защиты (MPC4): он работает с IOC4T и отвечает за анализ механических параметров и запуск логики защиты.

Модуль источника питания (RPS6U): он обеспечивает избыточную поддержку питания, чтобы гарантировать, что система продолжает работать в случае сбоя питания.

Датчики и приводы

Датчики вихревого тока (такие как серия TQ402): используется для измерения смещения вала, вибрации и других параметров, подключенных к IOC4T через предусилитель (IQS 450).

Акселерометры и зонды смещения (такие как CE680, AE119): мониторинг вибрации подшипника или абсолютного расширения и передача данных в систему управления через IOC4T.

Ретрансляционный модуль (RLC16): получает выходной сигнал переключателя от IOC4T и выполняет запуск оборудования, остановку или действие тревоги.

Хост компьютер и программное обеспечение

Программное обеспечение для конфигурации (например, MPS1): используется для конфигурации параметров модуля, логического программирования и визуализации данных, поддержки исторического анализа тенденций и диагностики неисправностей.

Промышленное сетевое оборудование: подключено к системе DCS или SCADA с помощью коммутатора Ethernet или модуля шлюза (например, пара карт CPUM/IOCN).

Сценарии приложения

Мониторинг ключевого оборудования в энергетической отрасли

Защита паровая турбины: мониторинг вибрации, осевого смещения, различий расширения и других параметров паровых турбин и единиц для насосов, запускающих переключение блокировки для предотвращения механического повреждения (например, анализ аварии на электростанции, упомянутый на веб-странице 5).

Мониторинг состояния генератора: измерение интегрированного скорости (0 ~ 5000R/мин) и получение ключевого фазового сигнала для защиты от превышения скорости и оценки здоровья оборудования.

Промышленная автоматизация

Производственное оборудование, взаимодействие: в областях химической промышленности, металлургии и т. Д. Координированный запуск и остановка оборудования для производственной линии контролируется сигналами ввода/вывода для обеспечения безопасной работы.

Интеграция данных и удаленное обслуживание: загрузить данные на облачную платформу через протокол Modbus TCP, чтобы поддержать диагноз и поддержание удаленной неисправности.

Прогнозируемое поддержание механического статуса

Подшипник и мониторинг коробки передач: в сочетании с анализом спектра вибрации, прогнозируют тенденции износа оборудования и оптимизируют циклы технического обслуживания.

Управление здоровьем энергетического оборудования: применяется к ветроэнергетическим коробкам, единицам водяного насоса и т. Д. Для сокращения незапланированного времени простоя.

VM600 TSI RACK

Frame ABE040

├--S модуль мощности RPS6U (избыточная конфигурация)

MPC4 Модуль мониторинга и защиты MPC4

├ack IOC4T 200-560-000-113 (модуль ввода / вывода)

└мобил модуль реле RLC16

↓

Сенсорная сеть: зонд вихревого тока, акселерометр, датчик смещения

↓

Верхняя компьютерная система: программное обеспечение для конфигурации (MPS1) + платформа SCADA/MES.
