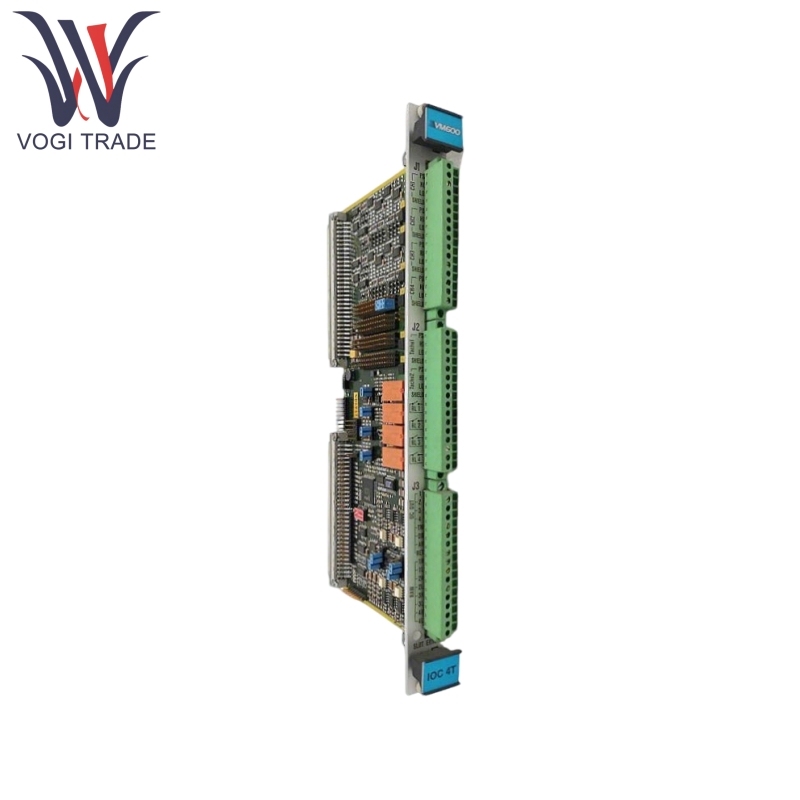

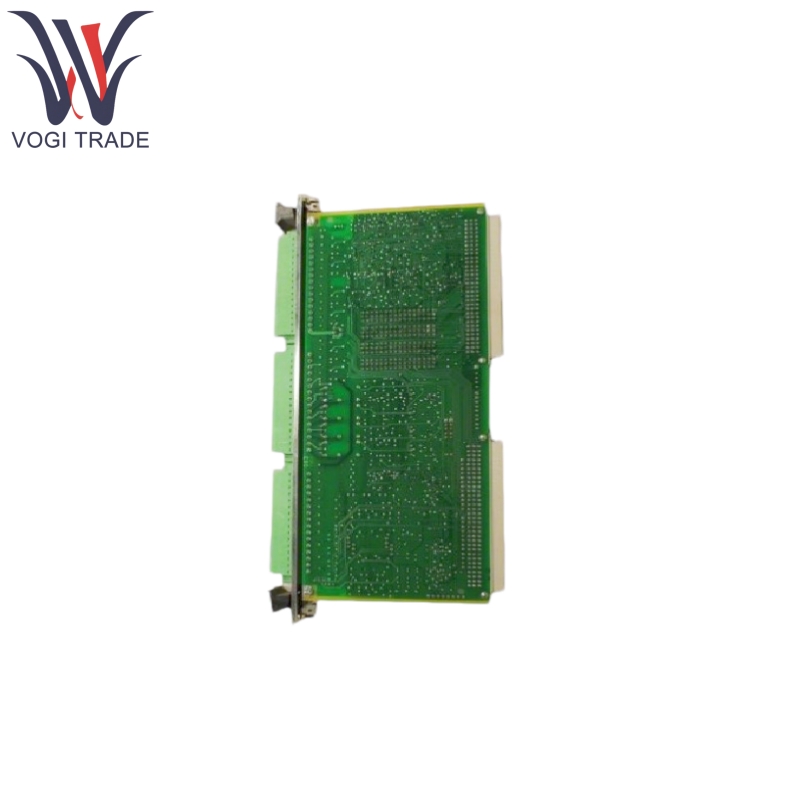

IC4T 200-560-000-111

Спецификация продукта

1. Каждая карта IOC4T 200-560-000-111 связана с соответствующей картой MPC4 и установлена непосредственно за ней в стойке VM600 (ABE04X или ABE056). И LOC4T работает в подчиненном режиме и связывается с MPC4 через разъем P2, используя интерфейс отраслевого пакета (IP).

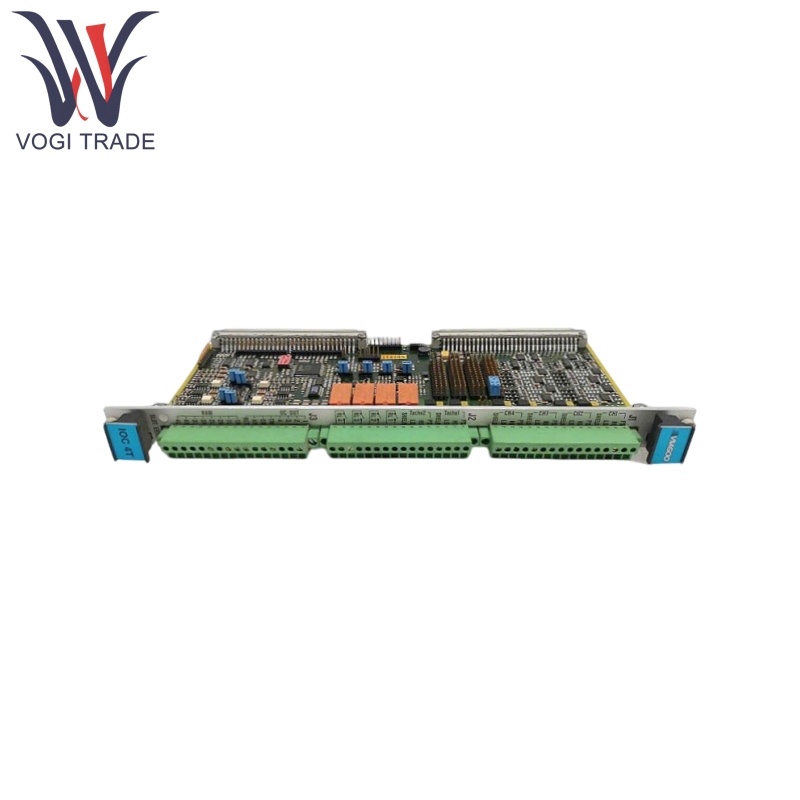

2. Передняя панель LOC4T 200-560-000-111 (задняя часть VM600RACK) содержит разъемы клеммы для проводки на кабели передачи, поступающие из цепочек измерения (датчики и /или кондиционеры сигнала). Винт-концевые разъемы также используются для ввода всех сигналов и вывода всех сигналов в любую внешнюю систему управления.

3. Карта IOC4T 200-560-000-111 защищает все входы и выходы от электромагнитных интерференций (EMI) и сигналов, а также соответствует стандартам электромагнитной совместимости (EMC).

4. IOC4T 200-560-000-111 соединяет необработанные сигналы динамики (вибрация) и скорости от датчиков до MPC4. Эти сигналы, после обработки, передаются обратно в IOC4T и предоставляются на терминальной полосе на передней панели (задняя часть VM600). Для динамических сигналов четыре встроенных цифровых преобразователя (DAC) предоставляют калиброванные выходы сигналов в диапазоне от 0 до 10 В. Кроме того, четыре на бортовых преобразователях добыча позволяют предоставлять сигналы в качестве выходов тока в диапазоне от 4 до 20 млн. Лет (Jumper Selectable).

5. IOC4T 200-560-000-111 содержит четыре локальных реле, которые можно объяснить любыми конкретными сигналами тревоги под управлением программного обеспечения. Например, они могут быть использованы для сигнализации ошибки MPC4 или проблемы, обнаруженной общей тревогой (датчик OK, тревога и опасность) в типичном применении.

Параметры продукта

Аналоговые (DC) выходы:

Количество вывода: 4 на карту IOC4T (один на динамический канал MPC4)

Диапазон сигналов: выход тока (от 4 до 20 мА) или выход на напряжение (от 0 до 10 В), индивидуально выбираемый перемычкой на IOC4T для каждого выхода (примечание: для выходов тока аналоговый выход на самом деле приводится в несколько более широкого диапазона от 2 до 23 мА, пропорционально входному сигналу.)

Точность: ≤ ± 0,5%

Ошибка линейности: ≤ ± 0,5%

Допустимая нагрузка на выход:> 100 кОм для выхода напряжения и <325 Ом для выхода тока

Характеристики реле:

Этюдные имена: rl1 до rl4

Тип: PE014005

Расположение контакта: 1 x nc или 1 x без контакта за реле (пользователь настраивается). Выбранные контакты доступны на J2

Номинальное номинальное напряжение: 250 В переменного тока

Номинальный рейтинг ток: 5 AAC

Максимальная пропускная способность (без защиты от контактов): 1250 ВА

Работать / выпуск / отскок времени: обычно 8/8/6 мс

Диэлектрическая прочность испытаний напряжения:

Между открытыми контактами: 1000 Вак

Между контактом и катушкой: 4000 ВИД

Питание для карты (вход):

Источник питания: источник питания VM600

Напряжения питания: +5 В постоянного тока и ± 12 В постоянного тока

Потребление от +5 В постоянного тока: 1,5 Вт.

Потребление от ± 12 В постоянного тока. Поставка: 0,7 Вт, плюс дополнительный 0,25 Вт на ток.
