ИОК4Т 200-560-000-013

Обзор продукта

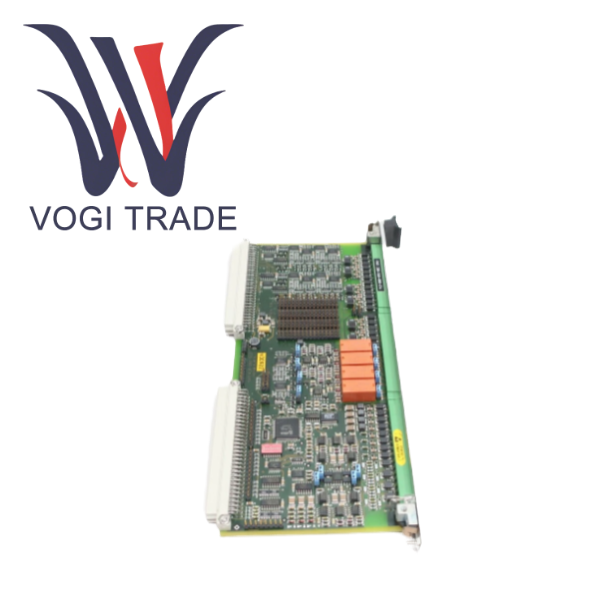

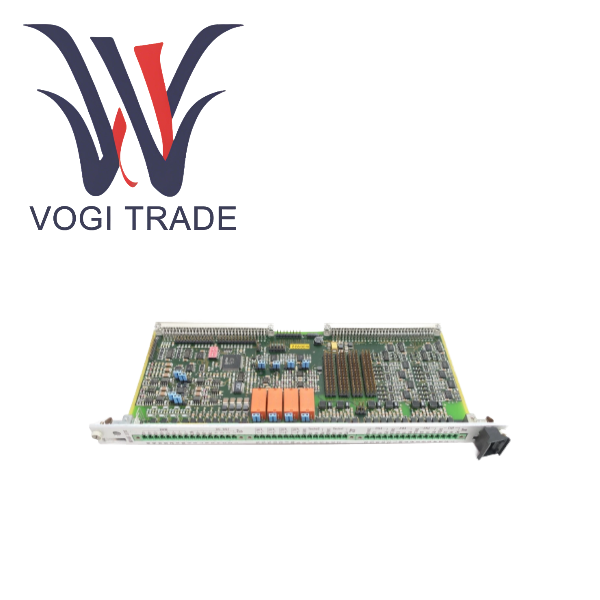

IOC4T — это выделенная интерфейсная плата ввода-вывода высотой 6U, разработанная компанией Megite Sensing Systems для платформы системы мониторинга состояния и механической защиты VM600. 200-560-000-013 не является автономным устройством, но его необходимо соединить с MPC4, чтобы сформировать полную «пару карт MPC4/IOC4T». В этой архитектуре MPC4 отвечает за высокоскоростной сбор данных, анализ сигналов и защиту логических операций, а IOC4T служит мостом между «физическим миром» и «цифровым миром».

Номер заказа PNR  200-560-000-013

Тип карты                Стандартная версия

Характеристики и параметры продукта

Тип продукта               Карта ввода/вывода VM600 IOC4T

Номер заказа PNR      200-560-000-013

Соответствующая основная карта     MPC4

Тип версии               Стандартная версия

Поколение оборудования Ранняя версия

Физические размеры    262 мм в высоту, 20 мм в ширину, 125 мм в глубину.

Вес                      Примерно 0,25 кг.

Режим питания +5 В постоянного тока и ±12 В постоянного тока обеспечиваются объединительной платой стойки VM600.

Типичное энергопотребление

+5 В постоянного тока                      1,5 Вт

±12 В постоянного тока                    0,95 Вт

Внешний интерфейс

J1                            4-канальный вход динамического сигнала

J2                            2-канальный вход скорости/фазы + 4-канальный релейный контактный выход

J3                            4-канальный аналоговый выход постоянного тока + 3-канальный вход цифрового управления + 4-канальный выходной буферизованный исходный сигнал

Входной канал

Динамический сигнал                    4 канала, диапазон от -10 до 0 В постоянного тока

Сигнал скорости вращения         2 канала, поддерживающий синусоидальную или прямоугольную волну

Цифровой сигнал DSI                  3 канала

Выходной канал

Реле                                  4 канала, SPDT, пользователь может настроить нормально открытый/нормально закрытый

Аналоговый выход                      4 канала с вариантами 0–20 мА или 4–20 мА

Буферизация исходного сигнала   4 канала, выходное напряжение с высоким импедансом

Индикация состояния                  Светодиодный индикатор SLOT ERROR

Метод настройки           Конфигурация программного обеспечения выполняется с помощью программного обеспечения VM600 MPSx. Некоторые функции поддерживают настройки аппаратных перемычек.

Соответствие и сертификация

Не соответствует требованиям RoHS

Соответствует стандарту вибрации IEC 60255-21-1, класс 2.

Поддерживает приложения функциональной безопасности IEC 61508 SIL 1.
