EA402 913-402-000-013-A2-E090-F0-G000

Обзор продукта

EA402 — это удлинительный кабель, специально разработанный компанией Vibra-Meter для систем вихретоковых датчиков серии TQ 422/TQ 432. В технологии вихретокового измерения датчик, удлинительный кабель и предусилитель вместе образуют точный и настроенный колебательный контур LC. Электрические характеристики всех трех устройств должны быть точно согласованы, чтобы обеспечить номинальную линейность, чувствительность и стабильность всей системы.

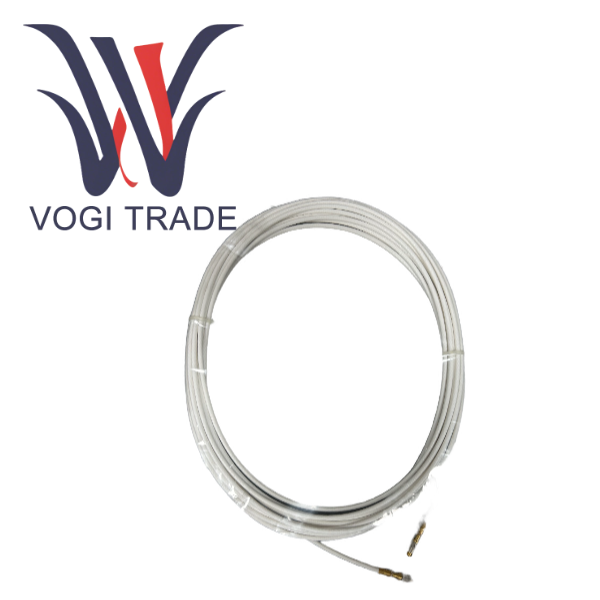

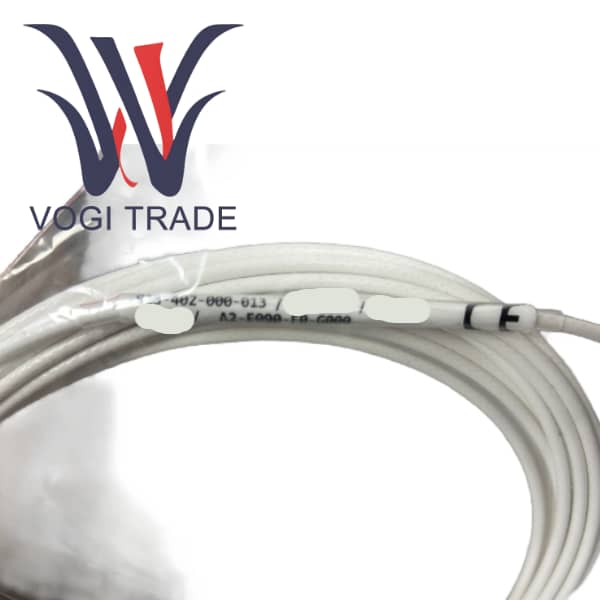

Модель 913-402-000-013-A2-E090-F0-G000 представляет собой искробезопасный удлинительный кабель длиной 9,0 метра. EA402 специально разработан для систем мониторинга состояния, которые должны безопасно работать в средах с повышенным риском взрывоопасных газов, таких как ATEX/IECEx, зона 0/1 или класс I, раздел 1. Этот кабель имеет специальную концепцию низкоэнергетической конструкции и отмечен заметной синей этикеткой, гарантирующей, что даже в условиях внутреннего или внешнего повреждения выделяемая им энергия намного ниже минимальной энергии воспламенения, необходимой для воспламенения окружающей взрывоопасной смеси, тем самым обеспечивая высочайший уровень безопасности для персонала и оборудования. Длина 9 метров делает его подходящим для сложных промышленных объектов, где расстояние между датчиком и предусилителем относительно велико.

Функциональные особенности продукта

Механические и химические конструкции оптимизированы для суровых промышленных условий.

Многочисленные преимущества изоляционного слоя FEP (фторированный этиленпропилен)

Стабильность в широком температурном диапазоне: ФЭП может сохранять превосходные электрические и механические свойства в диапазоне от -200°C до +200°C, что намного превосходит обычные материалы, такие как ПВХ или полиэтилен. Это гарантирует, что характеристики EA402 913-402-000-013-A2-E090-F0-G000 не ухудшатся вблизи паровых труб с высокой температурой или в холодных наружных условиях.

Он обладает чрезвычайно высокой устойчивостью к подавляющему большинству промышленных растворителей, кислот, щелочей, масел и топлива и очень подходит для агрессивных сред в нефтехимической, химической и других отраслях промышленности.

Низкий коэффициент трения и нелипкость, а также гладкая поверхность делают его менее подверженным образованию пыли и масляных пятен, облегчая очистку и снижая сопротивление при нарезании резьбы на трубах.

Превосходная огнестойкость, материал ФЭП самозатухает при удалении от источника огня, что соответствует требованиям промышленной противопожарной защиты.

Малый диаметр 3,6 мм и тщательно продуманный метод скручивания проводников наделяют 913-402-000-013-A2-E090-F0-G000 превосходной гибкостью. Минимальный радиус изгиба 20 мм означает, что он может легко обходить сложные конструкции машины и проходить через узкие зазоры, что значительно упрощает монтажные работы рядом с вращающимся оборудованием в ограниченном пространстве.

Компромисс между длиной 9 метров и конструкцией без сдвига: длина 9 метров обеспечивает большую гибкость установки и подходит для больших агрегатов. Конструкция без шишек жертвует механической прочностью, но обеспечивает максимальную гибкость и меньший внешний диаметр. Это делает EA402 идеальным выбором для прокладки труб. Под защитой стальных труб или закрытых кабельных лотков его уязвимость полностью исключена.

Краеугольный камень системной интеграции и совместимости

Стандартизированный интерфейс Plug-and-Play, EA402 оснащен коаксиальным разъемом micro push-in, который соответствует датчику TQ и предусилителю IQS. Такая конструкция обеспечивает быстрое, надежное и повторяемое соединение, избегая несоответствий в работе и рисков при строительстве на месте, вызванных сваркой.

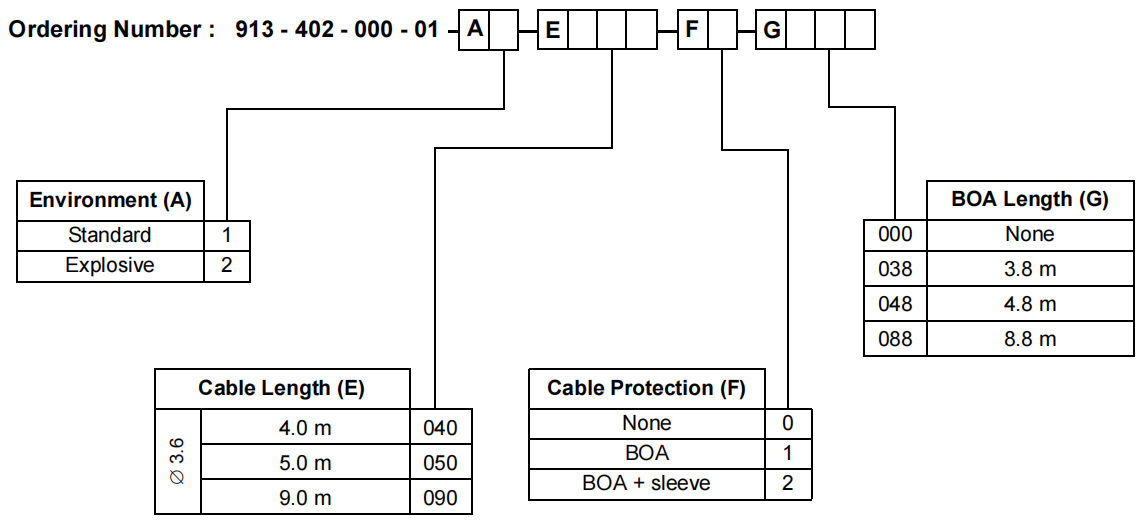

Длина модульная, предлагая несколько стандартных длин. Пользователи могут гибко комбинировать их в соответствии с фактическим расстоянием, обеспечивая производительность системы и избегая при этом потерь.

Бесшовная интеграция с экосистемой VM600, его рабочие параметры в качестве оригинального заводского аксессуара полностью включены в базу данных системы мониторинга состояния VM600. Программное обеспечение для настройки автоматически применит правильные параметры калибровки для достижения готовой к использованию функциональности.

Для получения дополнительной информации о таблице данных EA402 нажмите на таблицу данных ниже.
