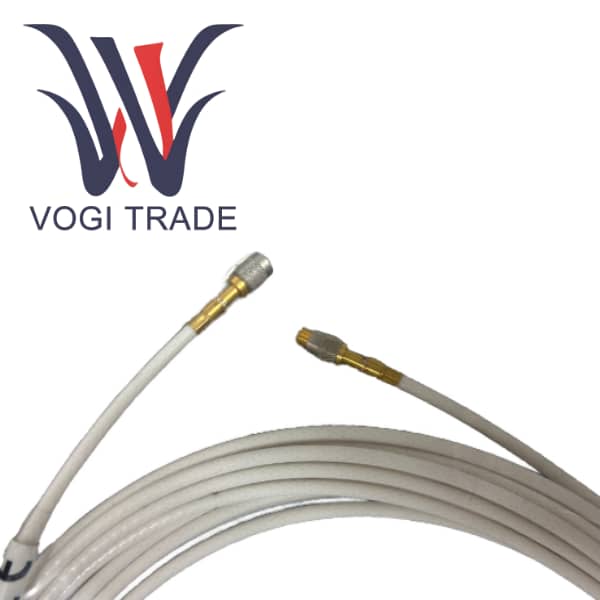

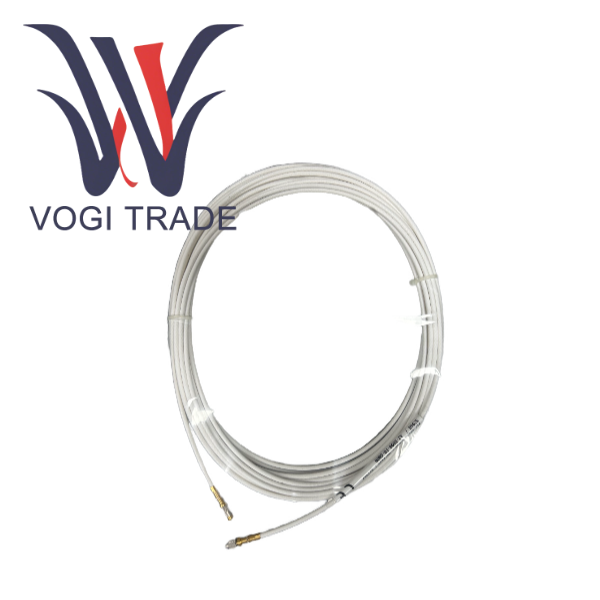

EA402 913-402-000-013-A1-E050-F0-G000

Обзор продукта

Модель 913-402-000-013-A1-E050-F0-G000

913-402-000    Базовая модель удлинительного кабеля EA402.

-013               Искробезопасность, Exi, подходит для взрывоопасных зон.

-A1                 Не указано явно в руководстве, но обычно «A1» может относиться к конкретному разъему или варианту сертификации, который в этом контексте можно рассматривать как часть версии Exi.

-E050             Длина кабеля составляет 5,0 метров.

-F0                 Нет оплетки из нержавеющей стали

-G000             Нет защиты BOA

Функциональные особенности продукта

Точная линия передачи распределенных параметров

Характеристическое сопротивление кабеля определяется совместно диаметром его центрального проводника, диэлектрической проницаемостью изоляционного слоя и структурой экранирующего слоя. EA402 изготовлен с учетом допуска 70 ± 1 Ом. Это значение выбрано не случайно, а вместе с индуктивностью катушки зонда TQ и колебательным контуром предусилителя IQS 452 образует LC-резонансный контур с резонансной частотой примерно 1 МГц. Любое отклонение импеданса приведет к изменению значения добротности и резонансной точки контура, что напрямую влияет на чувствительность и линейность системы.

Распределенная емкость низкая и стабильная, а распределенная емкость на метр кабеля строго контролируется. Суммарная емкость всей измерительной цепи имеет фиксированное расчетное значение. Калибровка предусилителя основана именно на этой общей емкости. Если используется неправильная длина или модель кабеля, общая емкость изменится, что приведет к:

Дрейф чувствительности возникает, когда изменяется пропорциональное соотношение между выходным напряжением и фактическим смещением.

Смещение линейного диапазона, при котором эффективная зона линейного измерения перемещается, может привести к выходу за пределы линейной зоны даже в нормальном рабочем положении.

Температурная стабильность ухудшается, а скорость изменения емкости кабеля в зависимости от температуры будет влиять на температурный дрейф всей системы.

Выдающаяся точность сигнала, 913-402-000-013-A1-E050-F0-G000 служит мостом, соединяющим пробник и предусилитель. EA402 должен гарантировать, что сигнал имеет минимальное затухание по амплитуде, наименьшее фазовое искажение и наименьшее внесение шума во время передачи. Его высококачественная изоляция из вспененного FEP и двухслойная экранирующая оплетка совместно достигают этой цели, обеспечивая точность измерений субмикронной вибрации и смещения.

Искробезопасные механизмы безопасности на уровне системы.

Кабель EA402 Exi сам по себе не «генерирует» безопасность как ключевое звено в цепи ограничения энергии, а является компонентом всей искробезопасной цепи. 913-402-000-013-A1-E050-F0-G000 должен работать совместно с предусилителем IQS 452. Предварительный усилитель имеет внутренние схемы ограничения напряжения, тока и изоляции. Эти цепи ограничивают энергию из зоны безопасности до крайне низкого уровня, а затем по кабелю EA402 передают ее на датчик TQ, расположенный в опасной зоне.

Наличие синих маркировочных гильз является обязательным требованием таких стандартов, как IEC 60079-14. Его существование устанавливает четкую визуальную идентичность границы безопасности. На объекте любая линия, отмеченная синим цветом, считается «искробезопасной линией», что означает:

Для работы можно использовать только сертифицированный искробезопасный инструмент.

EA402 нельзя отключать или подключать при включенном питании.

913-402-000-013-A1-E050-F0-G000 должен быть строго физически изолирован от неискробезопасных цепей. Это стандартизированное цветовое кодирование является последней линией защиты от человеческих ошибок и обеспечения безопасности жизни.

Даже в худшем случае единичного отказа энергия, ограниченная предусилителем, недостаточна для воспламенения определенной взрывоопасной газовой смеси. Физическая структура кабеля EA402 также была рассчитана таким образом, чтобы гарантировать, что он не станет источником возгорания из-за перегрузки по току.

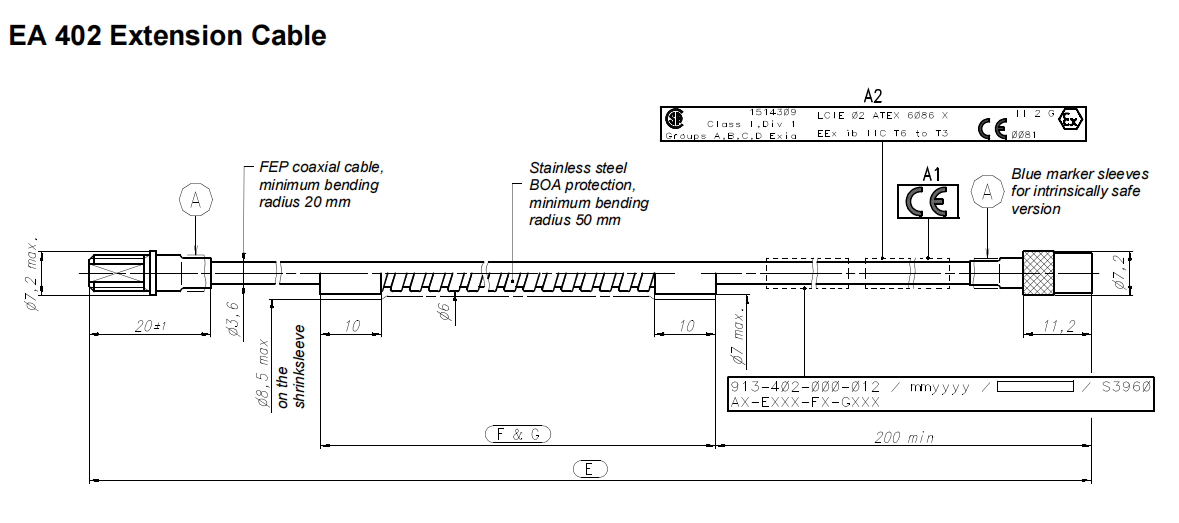

Для получения дополнительной информации о таблице данных EA402 нажмите на таблицу данных ниже.
