EA402 913-402-000-012-A2-E040-F0-G000

Применимый отраслевой охват

EA402 913-402-000-012-A2-E040-F0-G000 в основном применяется в промышленных областях повышенного риска, где присутствуют взрывоопасные газы или пыль.

Нефтехимическая отрасль включает нефтеперерабатывающие заводы, нефтехимические заводы, терминалы приема СПГ, компрессоры, реакторы и насосы на морских платформах.

Фармацевтическая и тонкая химическая промышленность представляют собой соответственно цеха синтеза и сушки, где присутствуют пары растворителей.

Энергия применяется на угольных шахтах (газовая среда), газотурбинных электростанциях и установках по очистке биогаза.

Распыление и обработка порошка сосредоточены в покрасочных камерах, мукомольных заводах и цехах по обработке алюминиевого/магниевого порошка.

Подробное сравнение преимуществ и недостатков

Преимущества

Гарантии безопасности на уровне системы и соответствие требованиям, подтвержденные сертификацией искробезопасности (Exi)

Соответствие законодательству и страхованию. В отраслях с высоким уровнем риска, таких как нефтехимия и угольные шахты, использование оборудования, не сертифицированного EXI, является серьезным незаконным действием, которое может привести к тому, что проекты не будут признаны безопасными, фабрикам будет приказано приостановить производство и даже к уголовной ответственности в случае аварии. Выбор этого кабеля является обязательным условием соответствия основным мировым нормам безопасности, таким как ATEX, IECEx и OSHA.

Основная ценность устранения риска источников возгорания заключается в том, что даже в самых тяжелых условиях неисправности энергия, ограниченная предусилителем IQS 452 Exi и передаваемая по этому кабелю, определенно недостаточна для воспламенения наиболее легковоспламеняющихся газов класса IIC в окружающей среде. Это обеспечивает последний и самый надежный физический барьер для жизни персонала и заводских активов стоимостью в сотни миллионов.

В некоторых сценариях применения использование устройств Exi может понизить уровень зон, которые изначально необходимо было разделить на Зону 1, на Зону 2, тем самым позволяя использовать более дешевое стандартное оборудование и косвенно снижая общую стоимость проекта.

Стандартная длина EA402 913-402-000-012-A2-E040-F0-G000 составляет 4 метра, что обеспечивает исключительную инженерную гибкость и экономичность.

Четыре метра — это наиболее часто встречающееся расстояние между датчиком и местом установки предусилителя на промышленных объектах. Выбор этой стандартной длины означает:

Никакой индивидуальной настройки не требуется, что позволяет избежать длительных сроков поставки и высоких затрат на нестандартные продукты.

Упрощение стратегии запасных частей позволяет заводам иметь на складе только несколько стандартных длин, которые могут покрыть более 90% сценариев применения, что значительно снижает затраты на складские запасы и сложность управления.

При аварийном ремонте 4-метровые кабели, как универсальные запчасти, практически всегда можно найти на складе, что позволяет свести к минимуму среднее время ремонта.

Недостаток

Высокая хрупкость и строгие ограничения при установке из-за отсутствия механической оболочки.

Существует высокий риск физического повреждения. Хотя внешняя оболочка FEP обладает превосходными химическими свойствами, ее прочность на разрыв, износостойкость и устойчивость к порезам чрезвычайно низки. На промышленных объектах кабели могут столкнуться со следующими угрозами:

EA402 913-402-000-012-A2-E040-F0-G000 на этапе монтажа поцарапан острыми краями рамы моста и заусенцами в местах проходки труб.

Во время работы может быть раздавлен движущимися частями оборудования, травмирован падающими инструментами или обглодан грызунами.

На этапе технического обслуживания на него случайно наступил обслуживающий персонал или он был проткнут острыми инструментами. Любая такая травма может привести к:

Нарушение экранирующего слоя приводит к сильным электромагнитным помехам, вызывающим резкое падение отношения сигнал/шум сигнала и скачок показаний.

Оголение центрального проводника может вызвать короткое замыкание, спровоцировать выход из строя предусилителя, а в крайних случаях даже подорвать безопасность Exi-цепи.

Стоимость и сложность, обусловленные обязательными требованиями к нарезанию резьбы на трубах: чтобы избежать вышеуказанных рисков, на протяжении всего процесса необходимо пропускать трубы из оцинкованной стали. Это приводит к значительным скрытым затратам.

Стоимость таких материалов, как стальные трубы, колена, распределительные коробки и герметичные соединения, значительно выше стоимости самих кабелей.

Нарезание резьбы на трубах — трудоемкая и высокотехнологичная задача, особенно в помещениях с ограниченным пространством, где трудозатраты могут составлять более 70% от общей стоимости электропроводки.

Сложность проектирования требует планирования кабельной трассы на этапе проектирования трубопровода, что увеличивает сложность междисциплинарной координации.

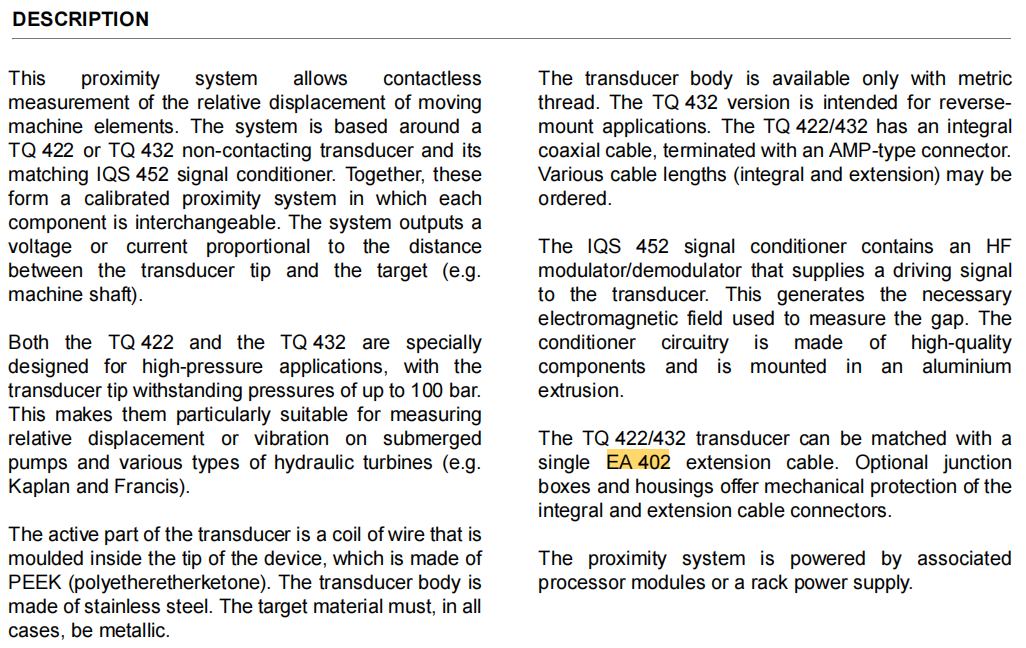

Для получения дополнительной информации о таблице данных EA402 нажмите на таблицу данных ниже.
