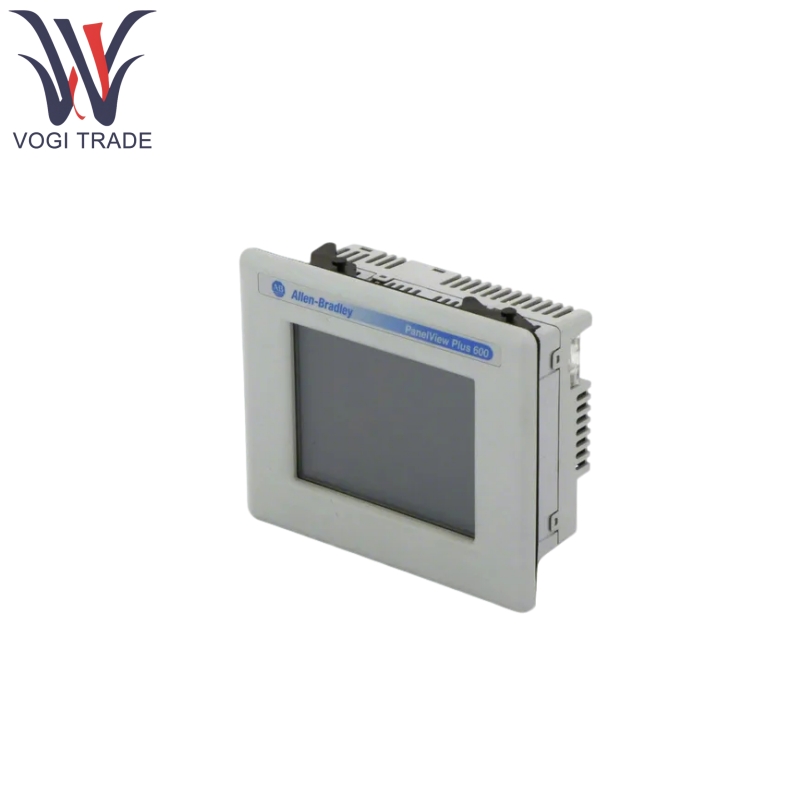

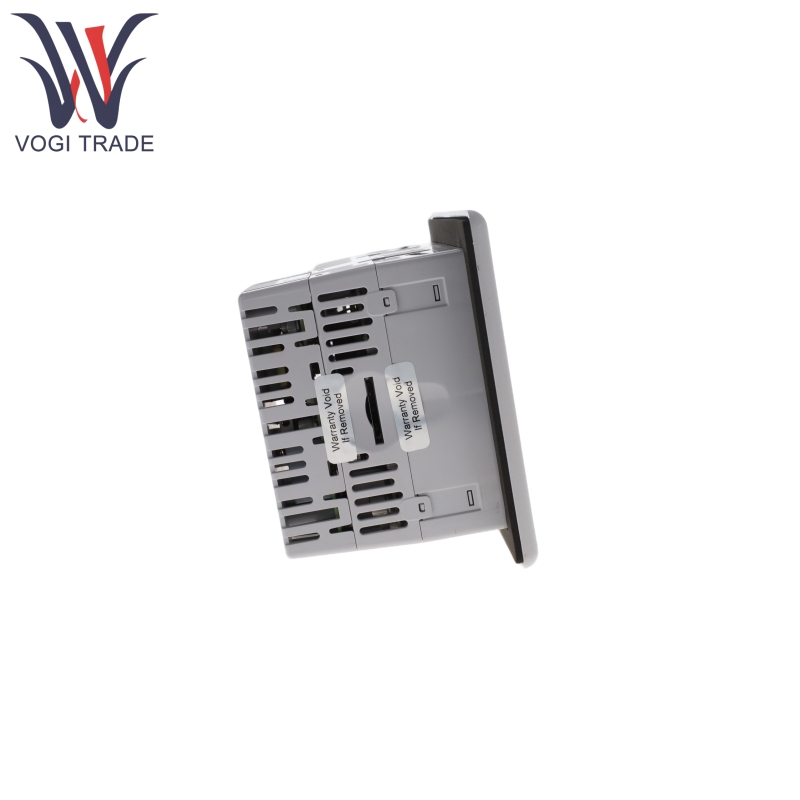

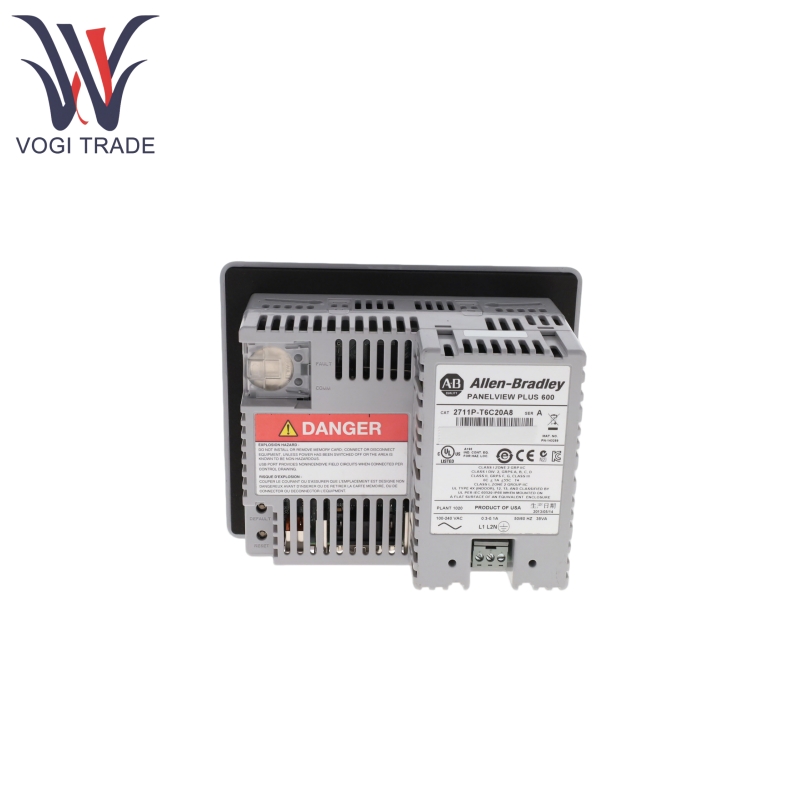

Аллен Брэдли 2711P-T6C20A8

Особенности продукта

Allen Bradley 2711p-T6C20A8 имеет метод ввода только на сенсорном виде («T» в номере модели обозначает Touch), 5,7-дюймовый цветовой дисплей и поддержку отображения графического интерфейса (например, данные в реальном времени, тревоги, графики трендов и т. Д.). Он также совместим с программным обеспечением FactoryTalk View Me Runtime (v6.10 и выше), что позволяет настроить макет интерфейса и достичь связи с логикой управления.

Allen Bradley 2711p-T6C20A8 имеет один порт Ethernet 10/100 Мбит/с (Auto-MDI/MDI-X), один порт RS-232 (DB9) и два высокоскоростных порта USB 2.0 (1 USB-A, 1 USB-B) для поддержки взаимодействия данных с ПЛК, сенсорами и другими объектами.

Allen Bradley 2711p-T6C20A8 имеет надежный цифровой слот с высокой пропускной способностью (SDHC), совместимый с картами памяти 1784-SDX для резервного копирования программ, хранения журнала данных и обновлений прошивки.

Allen Bradley 2711p-T6C20A8 запускает операционную систему Windows CE 6.0 и поддерживает .NET Compact Framework 3.5 для стабильной совместимости с программным обеспечением для управления промышленным управлением.

Allen Bradley 2711p-T6C20A8 имеет встроенные часы в реальном времени и поддерживает ведение журнала временных метров данных; Для резервного копирования данных нет батареи, но нелетущая память может сохранить конфигурацию и программу.

Номер модели заканчивается «8» и не включает расширенные функции (такие как веб -браузер, удаленный рабочий стол, просмотрщик файлов Microsoft Office и т. Д.), Сосредоточив внимание на основных функциях HMI, которые подходят для сценариев с краткими требованиями к функциональности.

Продукт с использованием принципа

Allen Bradley 2711p-T6C20A8 может быть подключен к ПЛК или другим управляющим устройствам через интерфейс Ethernet или RS-232 для получения данных датчика в реальном времени, состояния оборудования и визуального отображения в форме графики, текста, диаграмм и т. Д. С помощью 5,7-дюймового цветового экрана.

Оператор вводит команды управления, касаясь экрана, и клемма преобразует команды в контрольные сигналы и передает их в контроллер через интерфейс связи, чтобы реализовать удаленную работу оборудования.

Allen Bradley 2711p-T6C20A8 запускает приложение, разработанное FactoryTalk View Me, поддерживает индивидуальную логику интерфейса и расширяет хранилище через SD-карту для сохранения исторических данных или конфигурации резервного копирования.

Аллен Брэдли 2711P -T6C20A8 действует как промежуточный узел, передающий данные устройства на хост -компьютер и подключаясь к устройствам управляющего уровня, чтобы сформировать управление замкнутым контуром «Sense - Решение - выполнение».

Параметр продукта

Ниже подробно описано для Allen Bradley 2711p-T6C20A8 A Panelview Plus 600 HMI.
