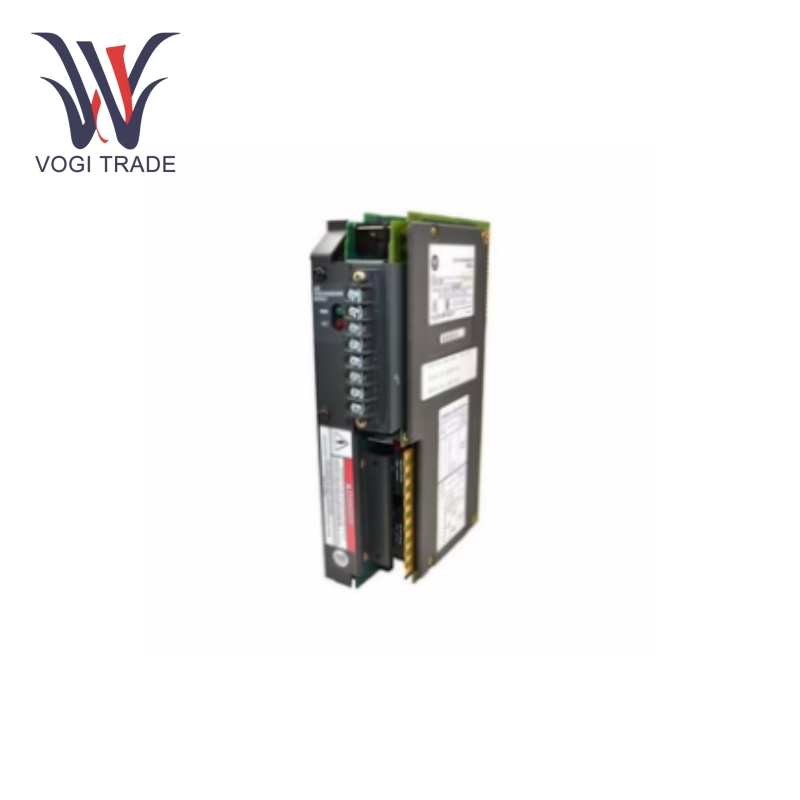

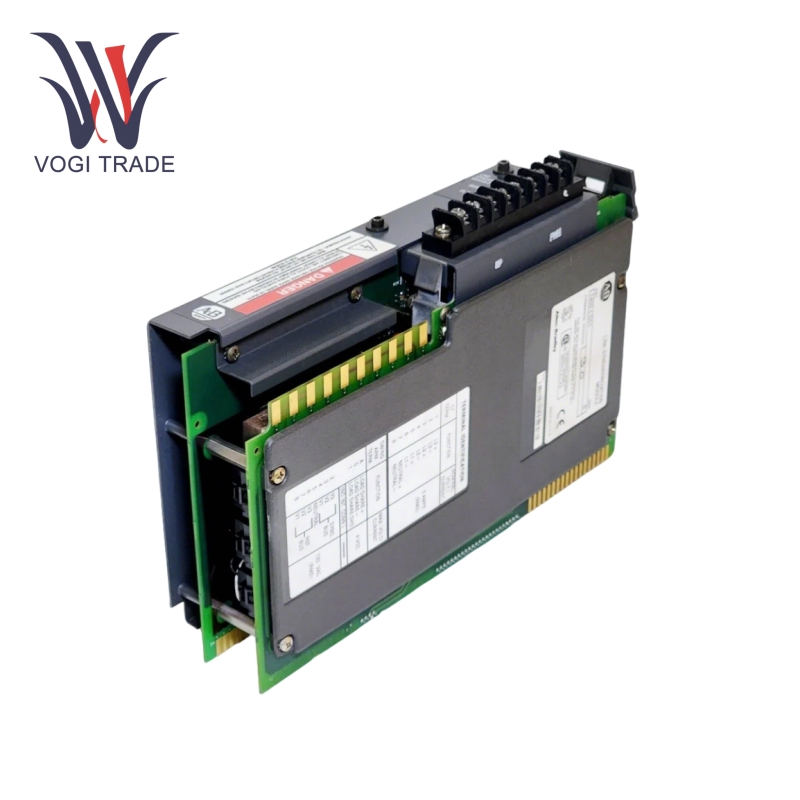

Аллен Брэдли 1402-LS51

Технические параметры

Текущий:От 0 до 5 А (СКЗ) непрерывно, 200 А (СКЗ) в течение 1 секунды.

Напряжение:100/120 В переменного тока.

Частота:От 40 до 100 Гц (установившийся).

Потребление тока объединительной платы:1,1 А при 5 В постоянного тока (2,2 А, пусковой ток 5 мс).

Частота обновления:синхронизация параметров ошибки шины – 100 мс; распределение нагрузки и параметры мониторинга — 200 мс; 1 сек.

Входное сопротивление:Входное сопротивление напряжения.

Текущая входная нагрузка:0,05 ВА.

Шаг напряжения:0,05%.

Шаг частоты:0,01 Гц.

PХасэ Шаг:1 градус.

Диэлектрическое выдерживаемое напряжение:2500 В среднеквадратичное значение.

OРабочая температура:От 0 до 60 градусов Цельсия.

Функции Особенности

Возможности измерения мощности:Allen Bradley 1402-LS51 имеет возможность измерять и вычислять множество параметров, таких как ток, средний ток, токи прямой и обратной последовательности, процентный асимметрия токов, напряжение, среднее напряжение, напряжения прямой и обратной последовательности, процентный асимметрия напряжений, частота, чередование фаз, коэффициент мощности, ватты, ВА, вар, потребляемая мощность, потребляемая реактивная мощность и потребляемая мощность.

Функции синхронизации:Allen Bradley 1402-LS51 обеспечивает автоматическую синхронизацию, распределение нагрузки и высокоскоростной мониторинг энергосистемы. Он может выполнять ошибки согласования напряжения с шагом 0,05%; ошибки согласования частоты с разрешением 0,01 Гц; и синхронизация ошибок фазового согласования шины с эталонной шиной с разрешением 1 градус. Он также предоставляет различные сведения о состоянии синхронизации, включая частоту в пределах допустимых значений, напряжение в пределах допустимых значений, фазу в пределах допустимых значений и другие состояния отказа.

Несколько режимов синхронизации:Он обеспечивает несколько режимов синхронизации для удовлетворения требований различных приложений.

Расширенный контроль и мониторинг:Разнообразные варианты входов и выходов, которые предлагает Allen Bradley 1402-LS51, а также функции программируемой логики позволяют использовать расширенные стратегии управления и мониторинга. Пользователи могут определять работу этого устройства на основе очень специфических промышленных процессов, оптимизируя тем самым управление с превосходной производительностью.

Приложения

Возможности измерения мощности:Allen Bradley 1402-LS51 может измерять и рассчитывать широкий диапазон параметров, таких как ток, средний ток, токи прямой и обратной последовательности, процентный асимметрия токов, напряжение, среднее напряжение, напряжения прямой и обратной последовательности, процентный асимметрия напряжений, частота, чередование фаз. , коэффициент мощности, Вт, ВА, ВАР, потребляемая мощность, потребляемая реактивная мощность и потребляемая мощность.

Функции синхронизации:Allen Bradley 1402-LS51 обеспечивает автоматическую синхронизацию, распределение нагрузки и высокоскоростной мониторинг энергосистемы. Он может выполнять ошибку согласования напряжения с шагом 0,05 процента, ошибку согласования частоты с разрешением 0,01 Гц и синхронизацию шины с ошибкой согласования фазы опорной шины с разрешением 1 градус. Он также предлагает различные обратные связи о состоянии, связанные с синхронизацией, такие как частота в пределах допустимых значений, напряжение в пределах допустимых значений, фаза в пределах допустимых значений и различные состояния отказа.

Несколько режимов синхронизации:Он поддерживает несколько режимов синхронизации для удовлетворения различных требований приложений.

Aрасширенный контроль и мониторинг:Наличие нескольких вариантов ввода и вывода Allen Bradley 1402-LS51, а также его программируемые логические функции позволяют реализовать расширенные стратегии управления и мониторинга. Пользователи могут настроить работу устройства в соответствии с конкретными промышленными процессами, что обеспечивает более точный контроль и лучшую оптимизацию производительности.
