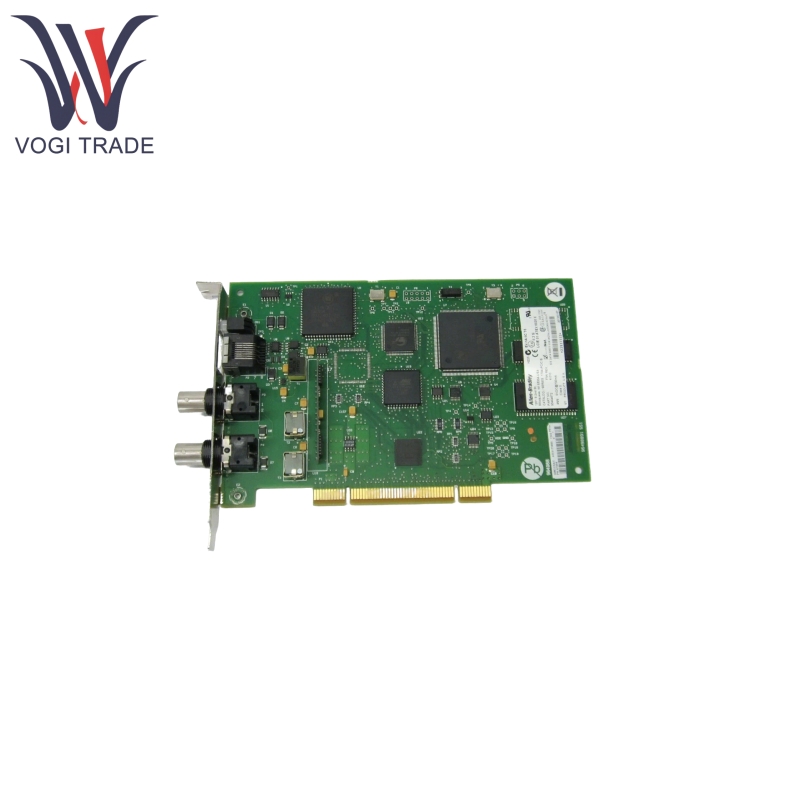

Аллен Брэдли 1784-PCIC

Особенности продукта

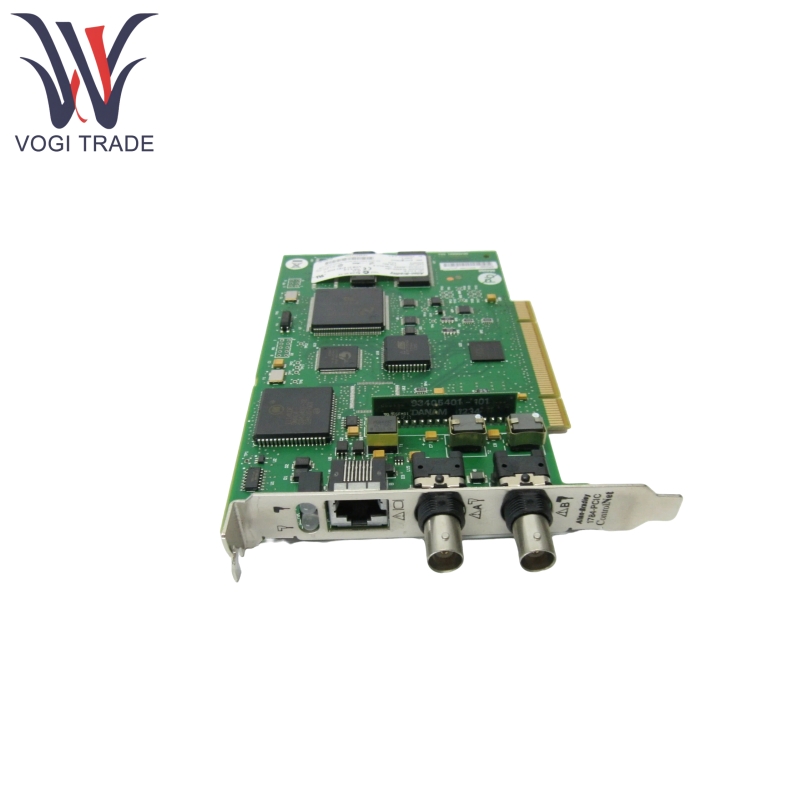

Allen Bradley 1784-PCIC поддерживает два метода подключения: один из них должен подключиться непосредственно к сети Control Netwer через интерфейс BNC (канал A и канал B). Другим является подключение к другим устройствам ControlNet в сети через интерфейс RJ-45 порта доступа сети (NAP) с использованием специального кабеля 1786-CP.

Аллен Брэдли 1784-PCIC поддерживает избыточные СМИ. Если сеть использует избыточную кабельную систему, канал A и канал B может быть подключен к двум кабелям для повышения надежности связи. В не избыточной системе необходимо подключить только канал А.

Allen Bradley 1784-PCIC оснащен светодиодными индикаторами (каналы A и B), которые можно использовать для определения источника питания устройства, состояния драйвера, неисправностей сети и т. Д., На основе статуса света (постоянная, мигающая, чередовая).

Аллен Брэдли 1784-PCIC чувствителен к статическому электричеству, поэтому во время работы следует соблюдать антистатические процедуры (используя заземляющий ремешок запястья, разряжаясь, касаясь заземленного объекта, избегая прикосновения к контактам разъема и так далее).

Принцип работы продукта

Вставьте Allen Bradley 1784-PCIC Интерфейсную карту связи в доступный слот PCI (не PCI Express) на компьютер, закрепите ее винтами и подключитесь к сети (через интерфейс BNC к сети ControlNet или через кабель 1786-CP к сетевым устройствам).

Установите соответствующий драйвер для вашей операционной системы (файлы драйверов расположены в каталоге \ Drivers на выделенном CD). Для первоначальной установки или обновлений драйверов выполните шаги в документации (укажите путь драйвера через «Диспетчер устройств»).

Настройте драйвер ControlNet с использованием программного обеспечения RSlinx (укажите сетевой адрес, серийный номер устройства и т. Д.) Или настройка драйвера виртуальной задней платы с использованием монитора шасси SoftLogix (применимо к контроллерам SoftLogix5800).

Компьютер обменивается данными с устройствами в сети ControlNet через эту карту, поддерживая такие функции, как доступ к терминалу программирования, мониторинг устройств и сборы данных.

Параметр продукта

Следующая деталь для Allen Bradley 1784-PCIC Communication Card.

Совместимость с шиной PCI: соответствует PCI Revision 2.2. Совместим с слотами PCI 5 В/3,3 В, 32-битными/64-битными слотами PCI и слотами PCI-X. Не совместим с слотами PCI Express.

Совместимость операционной системы: поддерживает Windows XP (с пакетом обслуживания 1 или выше), Windows 2000 (с пакетом обслуживания 4 или выше), Windows 98 и Windows ME.

Совместимость с программным обеспечением: требует программного обеспечения Rockwell RSlinx (версия 2.42.00 или более поздней версии) и RSnetworx для программного обеспечения ControlNet.

Электрическая изоляция: непрерывное напряжение выделения 50 В, протестированное для выдержания 600 В в течение 60 секунд.

Рабочая температура: 0 ~ 55 ° C (32 ~ 131 ° F)

Температура хранения: -40 ~ 85 ° C (-40 ~ 185 ° F)

Относительная влажность: 5% ~ 95%.

Механические характеристики:

Вибрация: 2G @ 10 ~ 500 Гц (соответствует IEC 60068-2-6)

Операционный шок: 30G (IEC 60068-2-27)

Неоперационный шок: 50 г

Питание и энергопотребление:

Требование к мощности: 5 В постоянного тока, максимум 700 мА. (Класс 2)

Силовая рассеяние: 3,5 Вт
